MANUEL D'INSTALLATION
< Important >
Faire en sorte de se conformer correctement aux procédures comme cela est expliqué dans ces manuel
d'installation.
Si toutefois la procédure suivante n'est pas exécutée dans l'ordre, un problème d'image risque de se produire.

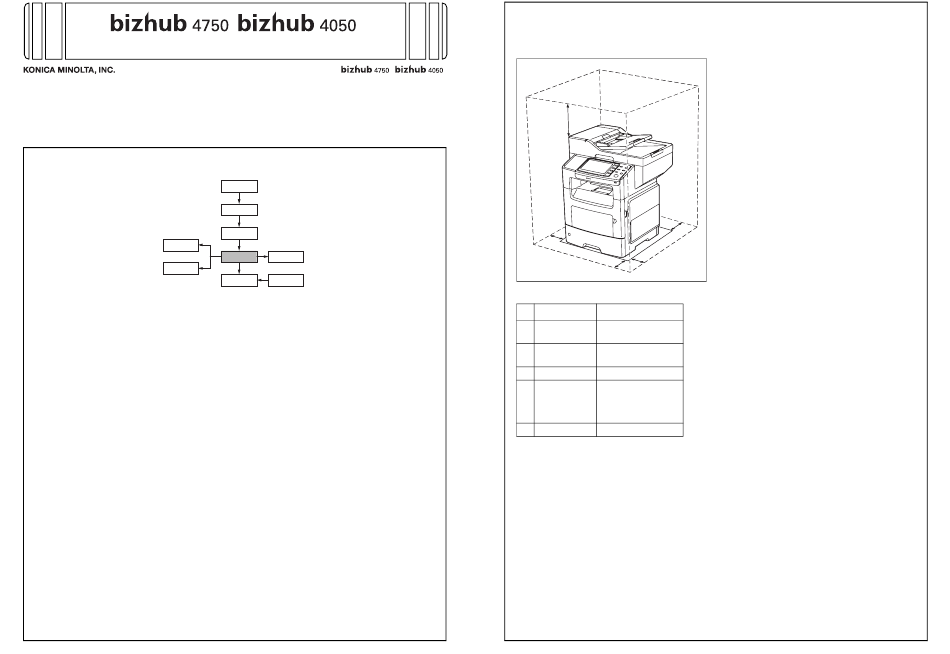

I. Description générale des procédures d'installation
KP-P01
FS-P02
Lors de l'installation de la machine et des options associées en tant que système, se conformer à l'ordre indiqué ci-des-
sus.
Remarque:
• En ce qui concerne les procédures d'installation détaillées de chaque option, se conformer aux instructions qui sont
mentionnées dans le manuel d'installation correspondant et exécuter la procédure correctement. (Les dispositifs
optionnels doivent être installés après avoir effectué l'installation du bloc principal.)
• Dès que l'interrupteur d'alimentation est commuté sur ON, ne pas le commuter sur OFF tant que tous les travaux
d'installation ne sont pas complètement terminés.
Attention:
• Adopter une posture bizarre pour soulever la machine ou la transporter dans une position mal équilibrée peut provo-
quer des blessures. Au transport de la machine, assigner un nombre adéquat de personnes au travail et vérifier que
chaque personne peut prendre une bonne position et n'est pas trop chargée (poids: env. 24 kg (52-15/16 lb)).
35S9492 Rev001
/
Machines concernées: /
DK-P02
PF-P12
PF-P11
Machine AU-201
FK-512 MK-P03
A6VF-9581-00
F-1
II. Espace d'installation
Pour faciliter l'utilisation, le remplacement des consom-
mables, l'inspection, etc., ménager un certain espace lors
de l'installation comme indiqué ci-dessous.
5
4
3
1
2
N° Direction Espace à ménager
1 Droite 300 mm (11-13/16 pou-
ces)
2 Devant 510 mm (20-1/16 pou-
ces)
3 Gauche 200 mm (7-7/8 pouces)
4 Derrière 200 mm (7-7/8 pouces)
Lorsque le finisseur en
option est monté: 270
mm (10-5/8 pouces)
5 Au dessus 800 mm (31-1/2 pouces)
III. Points de vérification de pré-instal-
lation
1. Sélectionner un emplacement à niveau et stable pour
faire l'installation de la machine.
2. Faire en sorte d'utiliser une source d'alimentation
électrique de la tension et la fréquence indiquées dans
les caractéristiques techniques de produit. S'assurer
que le capacité de charge de courant de la prise d'ali-
mentation est au moins égale au courant mentionné
dans les caractéristiques techniques de produit.
3. Alimenter la machine directement à partir d'une prise
d'alimentation dédiée. (Ne pas utiliser de rallonge
électrique.)
4. Ne pas brancher ni débrancher le cordon d'alimenta-
tion avec les mains humides ou sales, sinon vous ris-
quez de recevoir une décharge électrique.
5. Éviter un environnement chaud et humide ou un lieu
exposé à la lumière directe du soleil.
6. Éviter un lieu poussiéreux ou un emplacement à proxi-
mité de substances volatiles et inflammables.
7. Éviter un lieu insuffisamment aéré.
IV. Remarques sur l'utilisation de
l'écran tactile
S'assurer d'instruire des utilisateurs sur les points sui-
vants.
• Cette machine utilise un écran tactile capacitif. Lors-
que vous touchez l'écran tactile, utilisez votre doigt
ou le stylo stylet prévu pour l'écran tactile capacitif.
Si vous touchez l'écran tactile en utilisant votre
ongle ou un bout de stylo au lieu d'utiliser votre
doigt ou le stylo stylet, l'écran tactile ne répond pas
normalement.
• En appuyant fort sur l'écran tactile ceci risque de
l'endommager.
• Ne pas appuyer fort sur l'écran tactile ni y appuyer
en utilisant le bout aiguisé de porte-mines.
• La clé est une opération de taper avec le doigt (con-
tact léger rapide en utilisant un doigt).
F-2
