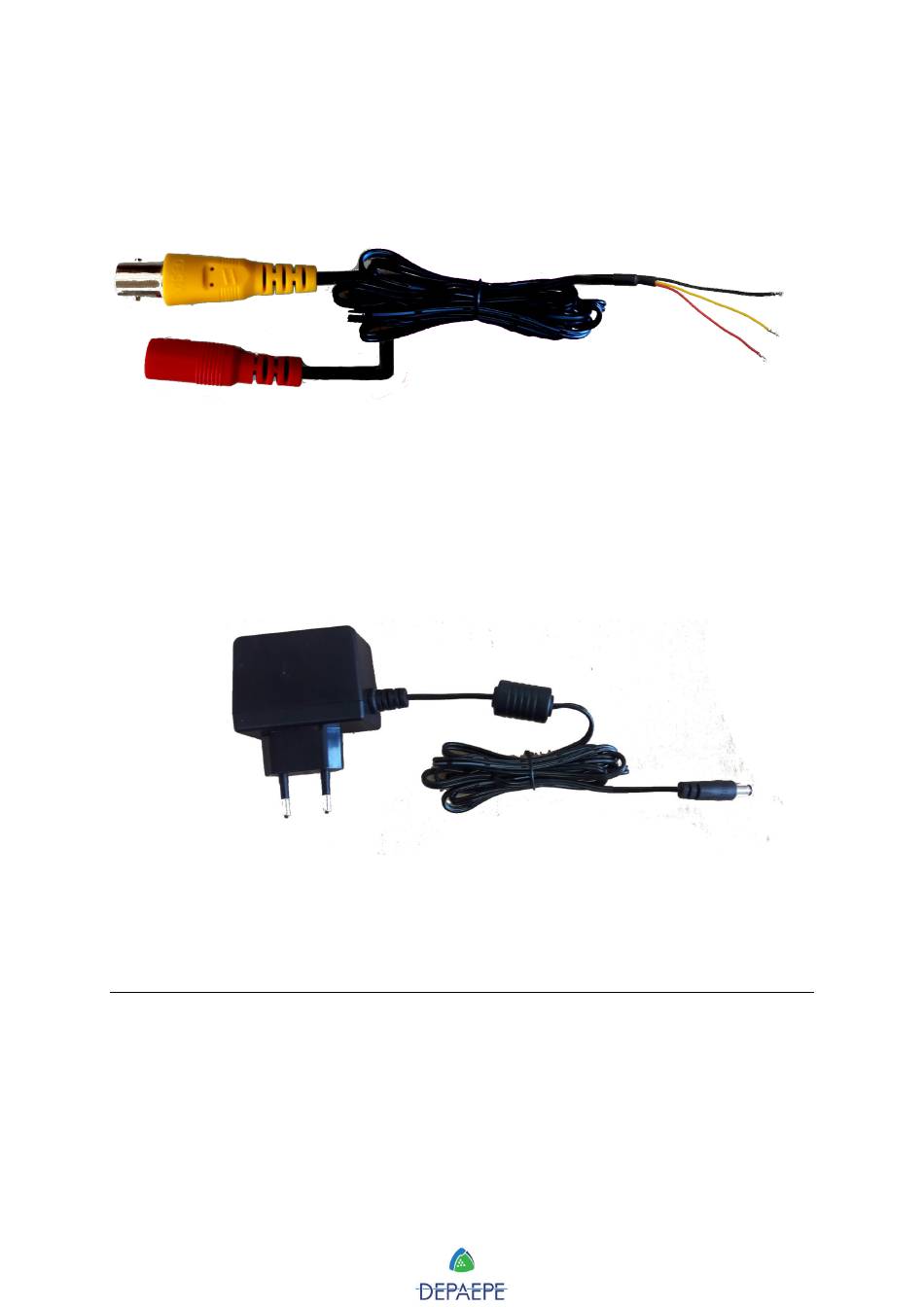

Contenu du kit :
1- Un cordon vidéo BNC/ alimentation
BNC mâle vidéo
Jack femelle
alimentation
2- Un bloc alimentation 3.3V
2 Installation
2.1Raccordement et installation
Le module camera analogique est monté en usine sur la platine
SecurAccess. Un bornier est mis à disposition où le signal vidéo,
l'alimentation et la masse y sont connectés. Il faut connecter les fils du
cordon vidéo fourni sur le bornier comme ci-dessous.
Document Depaepe.
Reproduction et divulgation interdites.
4
Masse
Vidéo
+3v3
