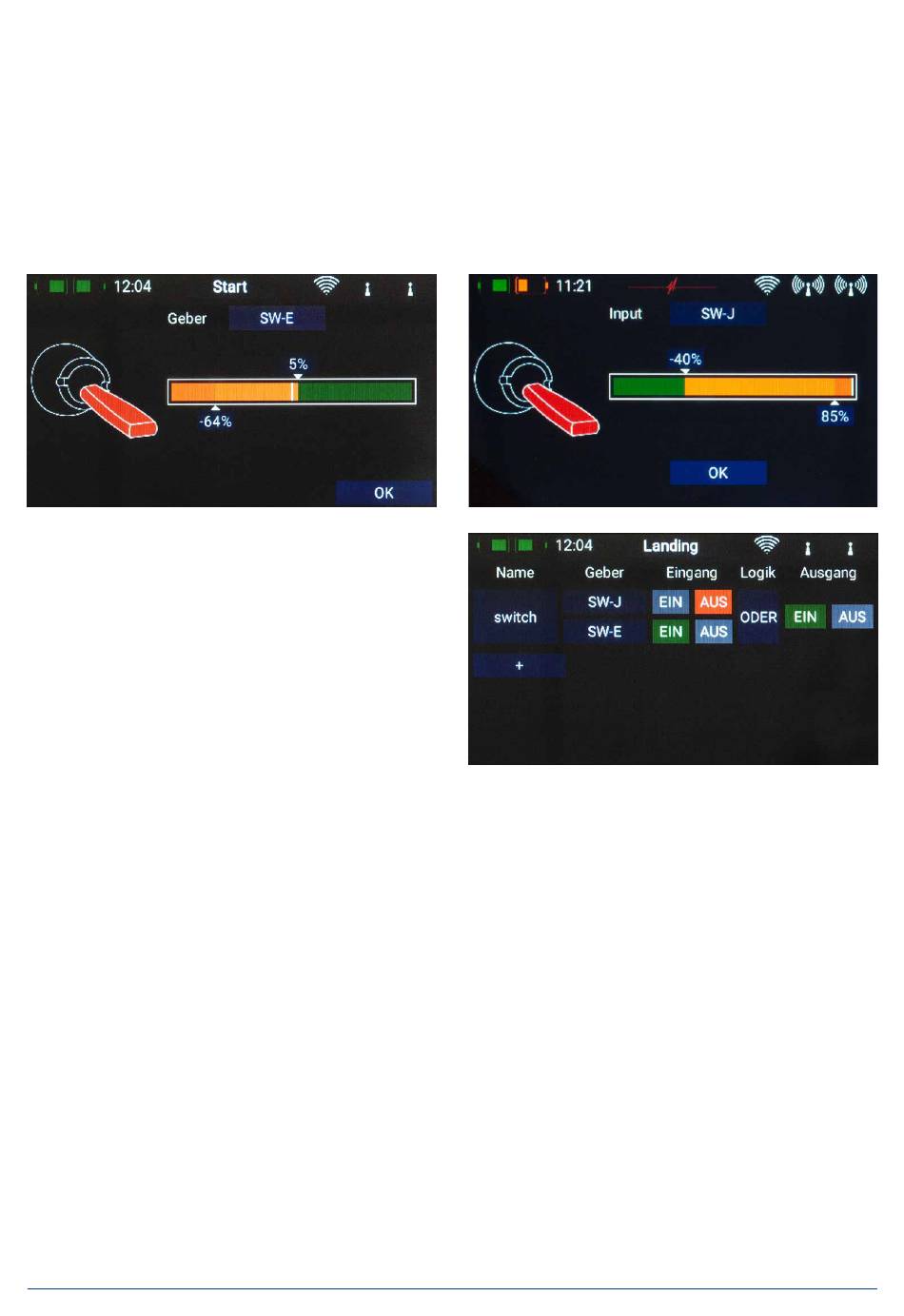

Vous voyez ci-dessous, à gauche, votre codeur et un affichage de type bargraphe avec deux points de commutation.
Vous pouvez maintenant ajuster les deux points de commutation en les déplaçant avec votre doigt. La zone rouge
indique l'état „Hors service" la zone verte l'état „En service" La zone orange marque l'„Hystérésis". Il n'y a pas d'échange
dans ce domaine. Vous pouvez facilement inverser l'état „Hors service" et l'état „En service" en déplaçant l'un des deux
curseurs de points de commutation devant ou derrière l'autre. Cette possibilité de réglage permet une flexibilité et une
simplicité maximale – vous pouvez vérifier vos réglages immédiatement avec le codeur linéaire. À gauche du symbole
du donneur d'ordre, la couleur change en fonction de l'état de mise en marche. Si vous souhaitez utiliser un interrupteur,
vous pouvez facilement mettre la position souhaitée de l'interrupteur sur Allumé. Avec un interrupteur à 3 positions,
deux positions Allumé sont également possibles.
Appuyez sur OK lorsque vous avez effectué les réglages.
Vous vous retrouvez dans l'aperçu des interrupteurs virtu-
els. Définissez maintenant la deuxième entrée de la même
manière que la première.
Ensuite, vous pouvez voir comment vos réglages se com-
portent.
En sélectionnant la logique ET ou OU, vous pouvez définir
le comportement de commutation souhaité.
