5. MIXAGES
Les mixages libres représentent une méthode supplémen-
taire de mélanger les fonctions les unes avec les autres.
Le mixage par assignation de servos a déjà été décrit plus
haut dans le menu Fonctions, mais cette option vous per-
met également de mixer des fonctions entre elles avec une
courbe de réponse. Vous pouvez créer un nouveau mixage
en sélectionnant le menu Mixages et appuyez sur +. Vous
pouvez également renommer immédiatement le Mixage
au nom de votre choix en appuyant sur le bouton Mixage
créé.

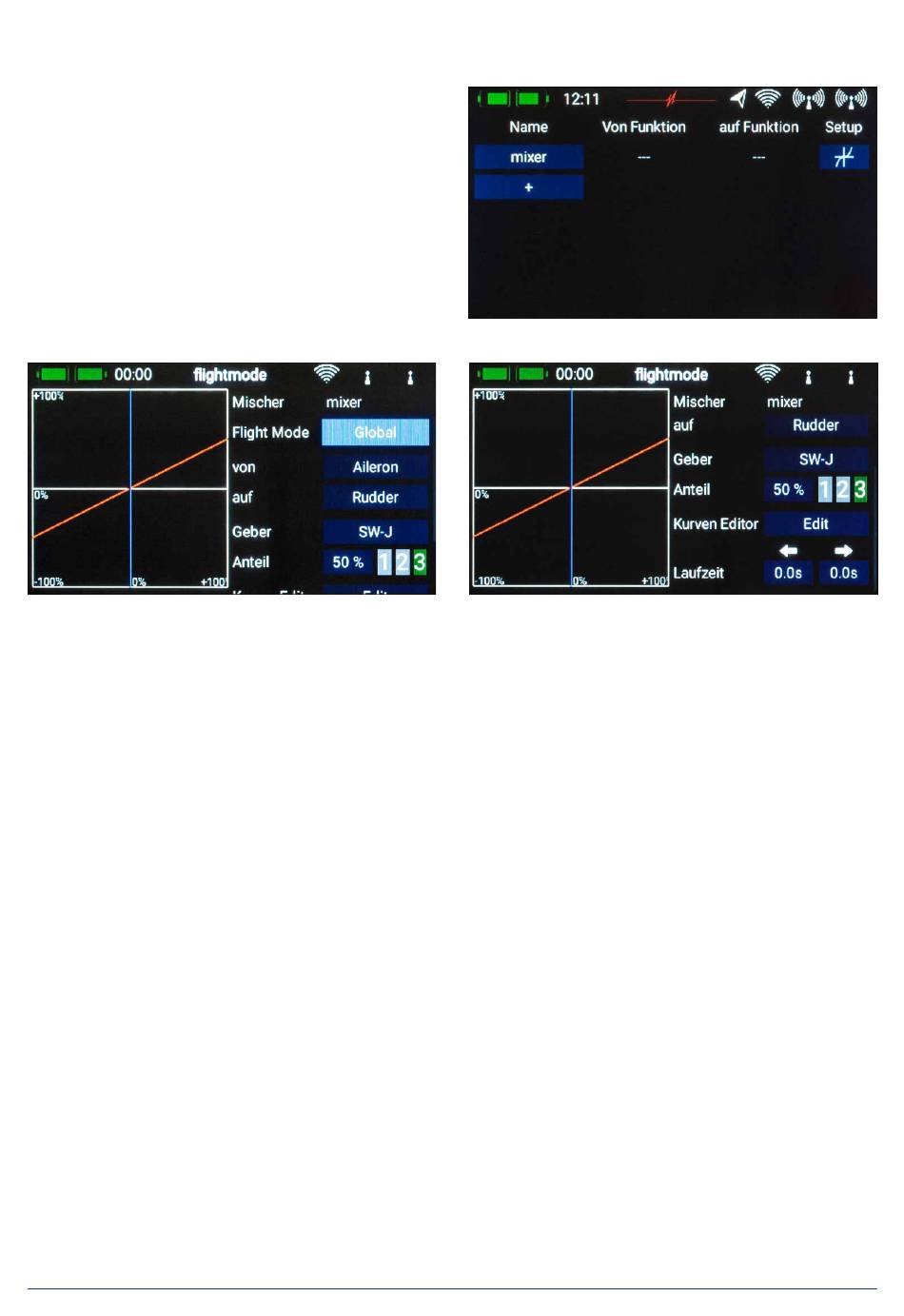

Appuyez sur le bouton de configuration à droite pour programmer le mélangeur. L'écran suivant apparaît:
a) Mode de vol
Comme pour les donneurs d'ordres et les trims, vous avez également la possibilité de programmer les mixeurs pour qu'ils
se mélangent d'un donneur d'ordres à l'autre en fonction du mode de vol. Sélectionnez le paramètre Global pour que le
mixage soit identique dans tous les modes de vol ou si vous n'utilisez aucun mode de vol. Sélectionnez Seul si vous
souhaitez que le mixage soit identique dans certains modes de vol seulement.
b) De/Vers
Sélectionnez d'abord la fonction source sous De et la fonction cible sous Vers.
c) Donneur d'ordre
Pour le donneur d'ordre, vous pouvez sélectionner un interrupteur, un manche ou une commande linéaire. Celui-ci vous
permet d'activer le mixage, de changer la proportion via les 3 niveaux disponibles (1-2-3) ou de le contrôler de manière
linéaire. Le réglage par défaut est On, ce qui signifie qu'une proportion de mélange fixe est définie.
d) Gain
Le bouton Gain permet de régler l'amplitude du mixage. Si On est sélectionné pour le donneur d'ordre, la valeur est fixe. Si
vous avez affecté un commutateur ou une commande linéaire, vous pouvez l'utiliser pour régler différentes valeurs sur
3 niveaux. Le niveau sélectionné est affiché en vert. Si un donneur d'ordre linéaire est sélectionné, les valeurs entre les 3
niveaux sont affichées de manière linéaire.
www.powerbox-systems.com
13
