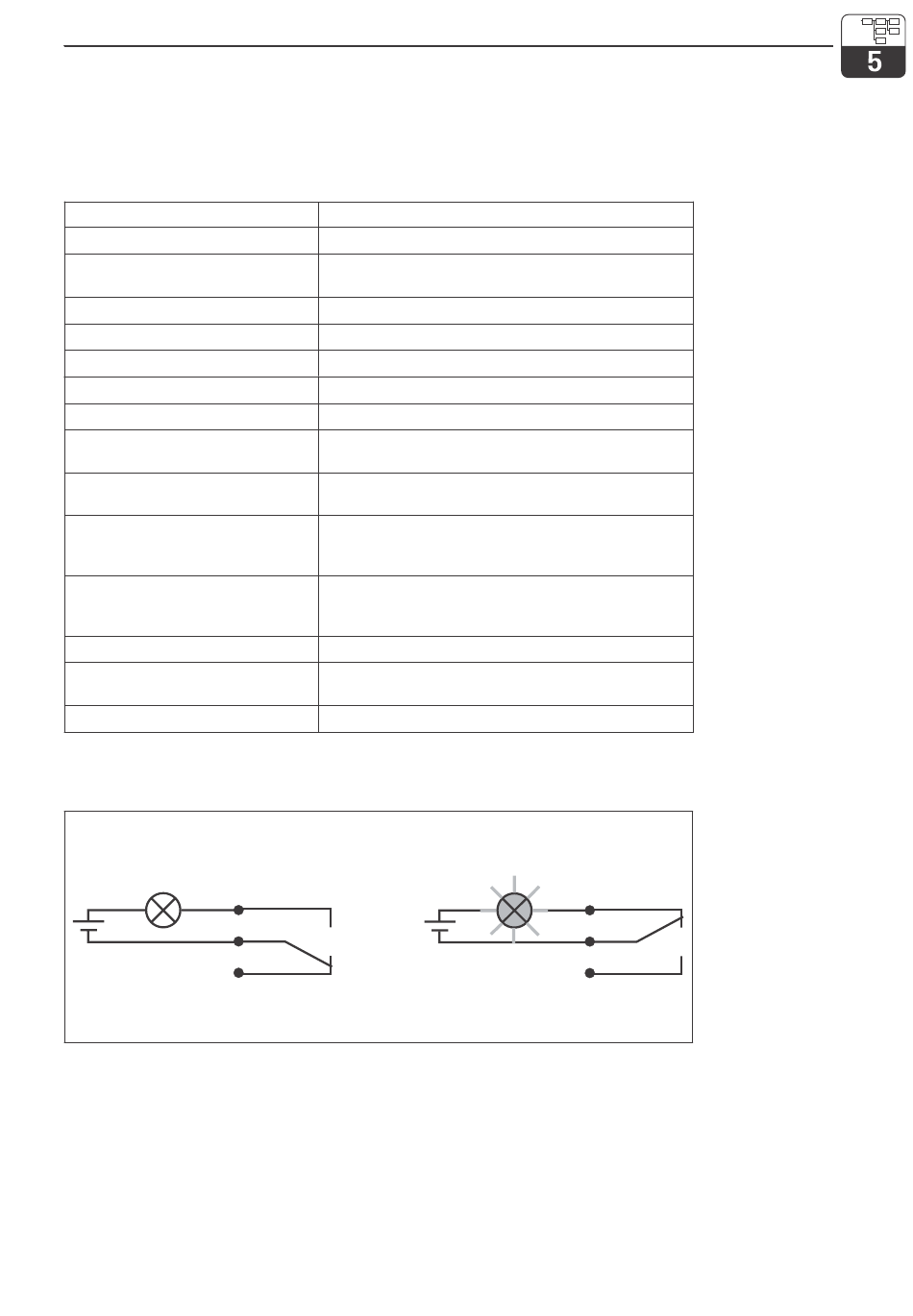

Liquisys M CUM 223 / 253
Réglages par défaut
A la première mise sous tension, le transmetteur fonctionne avec les réglages par défaut. Le
tableau ci-dessous donne un aperçu des principaux réglages. Les autres réglages sont décrits
au chapitre 5 (réglage par défaut indiqué en gras).
Fonction
Type de mesure
Offset de température /
Offset de turbidité
Seuil 1
Fonction contacteur de seuil 1
Seuil 2
Fonction contacteur de seuil 2
Sorties courant 1 et 2
Sortie courant 1 : valeur mesurée
pour signal de courant 4 mA
Sortie courant 1 : valeur mesurée
pour signal de courant 20 mA
Sortie courant 2 : valeur de
température pour signal de
courant 4 mA*
Sortie courant 2 : valeur de
température pour signal de
courant 20 mA*
Amortissement de la mesure
Ensemble des valeurs
d'étalonnage
Commande de l'essuie-glace
Contacts alarme
état de repos
Etat de fonctionnement normal :
• appareil en service
• pas de messasge erreur (DEL alarme
éteinte)
→ Relais attiré
→ Contact 42/43 fermé
Endress+Hauser
Réglage usine
mesure de turbidité en FNU, température en °C
0 °C
0 FNU
9999 FNU
contact max. sans temporisation
9999 FNU
contact max. sans temporisation
4 ... 20 mA
0 FNU
10,0 FNU
–5,0 °C
100,0 °C
10
N° 3
Off
41
42
43
Etat alarme
• message erreur (DEL alarme rouge)
• appareil défectueux ou sous tension
(DEL alarme éteinte)
→ Relais retombé
→ Contact 41/42 fermé
Configuration de l'appareil
état alarme
41
42
43
RELAIS2.CDR
UM253E5A.CHP
Commutation de sécurité
recommandée pour un
Fig. 5.3
contact alarme.
23
