Raccordement électrique
!
16
4.1.2
Raccordement de la cellule et câble de mesure
Pour raccorder des cellules de conductivité au transmetteur, il faut des câbles de mesure spéciaux
blindés. Vous pouvez utiliser l'un des câbles multi-brins préconfectionnés suivants :
Type de capteur
Cellule à 2 électrodes avec ou sans sonde de
température Pt 100
Cellule inductive CLS50, CLS52, CLS54
Mesure de conductivité, cellule conductive
Mesure de conductivité, cellule inductive
Construction et raccordement des câbles de mesure

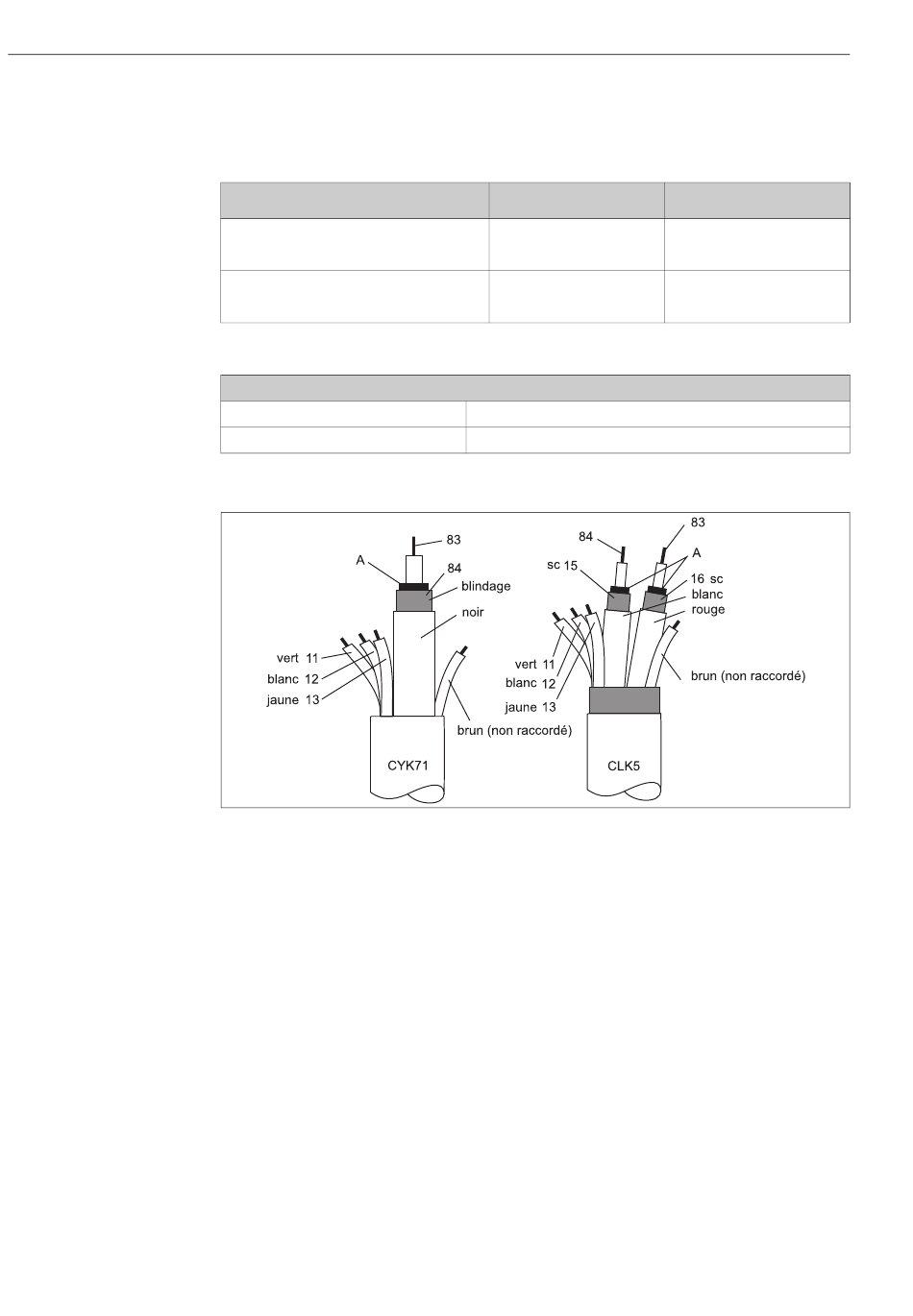

Fig. 8 :
Construction des câbles de mesure spéciaux
A
Couche semi-conductrice
sc
Blindage
Remarque !
Vous trouverez plus d'informations sur les câbles et les boîtes de jonction au chapitre "Accessoires".
Raccordement du câble de mesure
Pour raccorder une cellule de conductivité, raccordez le câble de mesure aux bornes à l'arrière de
l'appareil conformément à l'occupation des bornes (voir étiquette de raccordement).
Câble
CYK71
Câble fixé en permanence à la
cellule
Longueur de câble maximale
max. 100 m avec CYK71
max. 55 m avec CLK5 (câble de capteur compris)
Liquisys M CLM223 F
Prolongation
Boîte VBM + câble CYK71
Boîte VBM + câble CLK5
C07-CLM2x3xx-04-06-00-fr-004.eps
Endress+Hauser
