Suppression des défauts
#
32
7.2.2
Remplacement avec interruption du process
Les joints suivants ne peuvent être remplacés que si le process est interrompu et la sonde
complètement démontée :
• Joint profilé
• Joint torique disque d'étanchéité
Avertissement !
Prenez garde aux résidus de produit et aux températures élevées lorsque vous manipulez des
composants ayant été en contact avec le produit. Portez des gants et des lunettes de protection.
1. Interrompez le process. Prenez garde aux
résidus de produit, à la pression résiduelle et
aux températures élevées.
2. Démontez complètement la sonde.
3. Desserrez les vis entre la vanne d'arrêt et la
bride de process de la sonde.
4. Enlevez la bride (fig. 32, pos. 1).
5. Retirez la rondelle d'étanchéité de la bride en
appuyant dessus (appuyer du côté opposé).
6. Remplacez le joint profilé (pos. 2).
Assurez-vous que le nouveau joint profilé a
été correctement inséré. Le côté avec le plus
grand diamètre doit être dirigé vers la vanne
d'arrêt (fig. 33).
7. Remplacez le joint torique de la rondelle
d'étanchéité (pos. 4).
8. Remplacez également, si nécessaire, les joints
au-dessus de la vanne d'arrêt (voir chapitre
précédent).
9. Remontez la sonde.
10. Réinstallez la sonde dans le process.
11. Relancez le process et actionnez la sonde en position "mesure".
12. Vérifiez l'étanchéité.
1
4

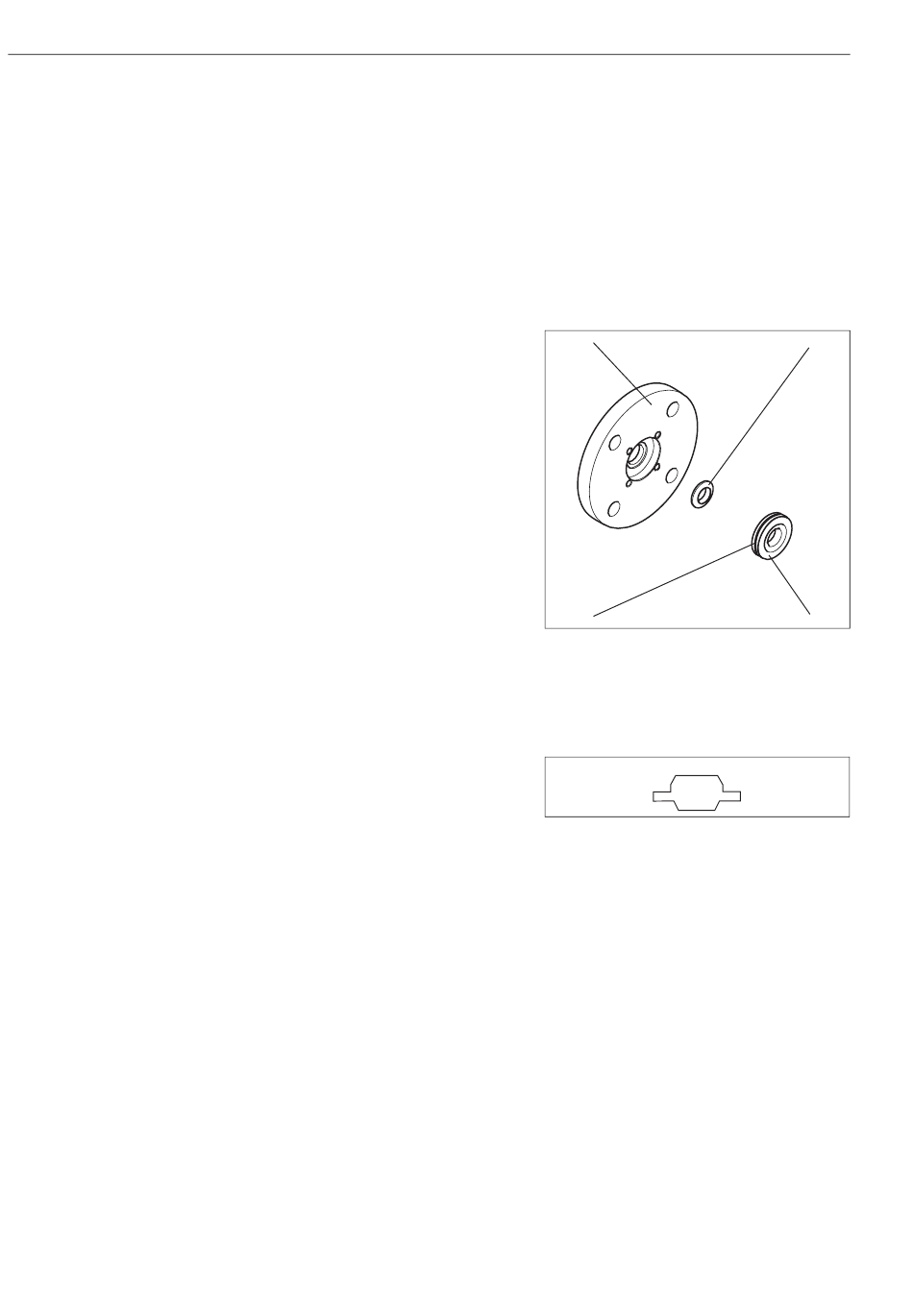

Fig. 32 :
Remplacement des joints avec interruption de
process
1
Bride de process
2
Joint profilé
3
Rondelle d'étanchéité
4
Joint torique
A
Fig. 33 :
Vue longitudinale du joint profilé
A
Côté vanne d'arrêt
Cleanfit P CPA473
2
3
a0002767
a0002768
