OPTISYS SLM 2100
4.5 Vue d'ensemble des raccordements de câbles
DANGER !
Pour le montage et le câblage de l'appareil, respecter les règles de sécurité en vigueur.
Respecter également les consignes suivantes pour éviter tout risque de blessures mortelles, de
destruction, d'endommagement de l'appareil voire d'erreurs de mesure :
Ne pas faire passer de câbles par un endroit de passage. Vérifiez régulièrement le trajet des
•
câbles pour vous assurer qu'aucun câble ne pend sur les endroits de passage.
Avant le raccordement au réseau, tous les connecteurs au niveau du bornier de
•
raccordement doivent être branchés.
Attention aux portes frontales. Assurez-vous que les portes ne peuvent pas se fermer tant
•
qu'il y a des mains ou des outils à l'intérieur du transmetteur. Les arêtes vives des portes
peuvent, sinon, entraîner des blessures mortelles voire endommager l'équipement
Sur sa face inférieure gauche, le boîtier est doté de 4 presse-étoupes pour le raccordement des
câbles vers le compartiment de l'électronique. Tous les câbles branchés au transmetteur
sortent du boîtier en passant par ces presse-étoupes.
INFORMATION !
Afin d'assurer une bonne étanchéité des presse-étoupes utiliser exclusivement des câbles d'un
diamètre compris entre un minimum et un maximum de 6...12 mm / 0,24...0,47 pouce.
Après être passés à travers les presse-étoupes les câbles sont conduits dans le guide-câbles au
fond du compartiment de l'électronique où ils sont à nouveau conduits dans un autre guide-
câbles afin d'être acheminés ensuite aux connecteurs de la carte principale.

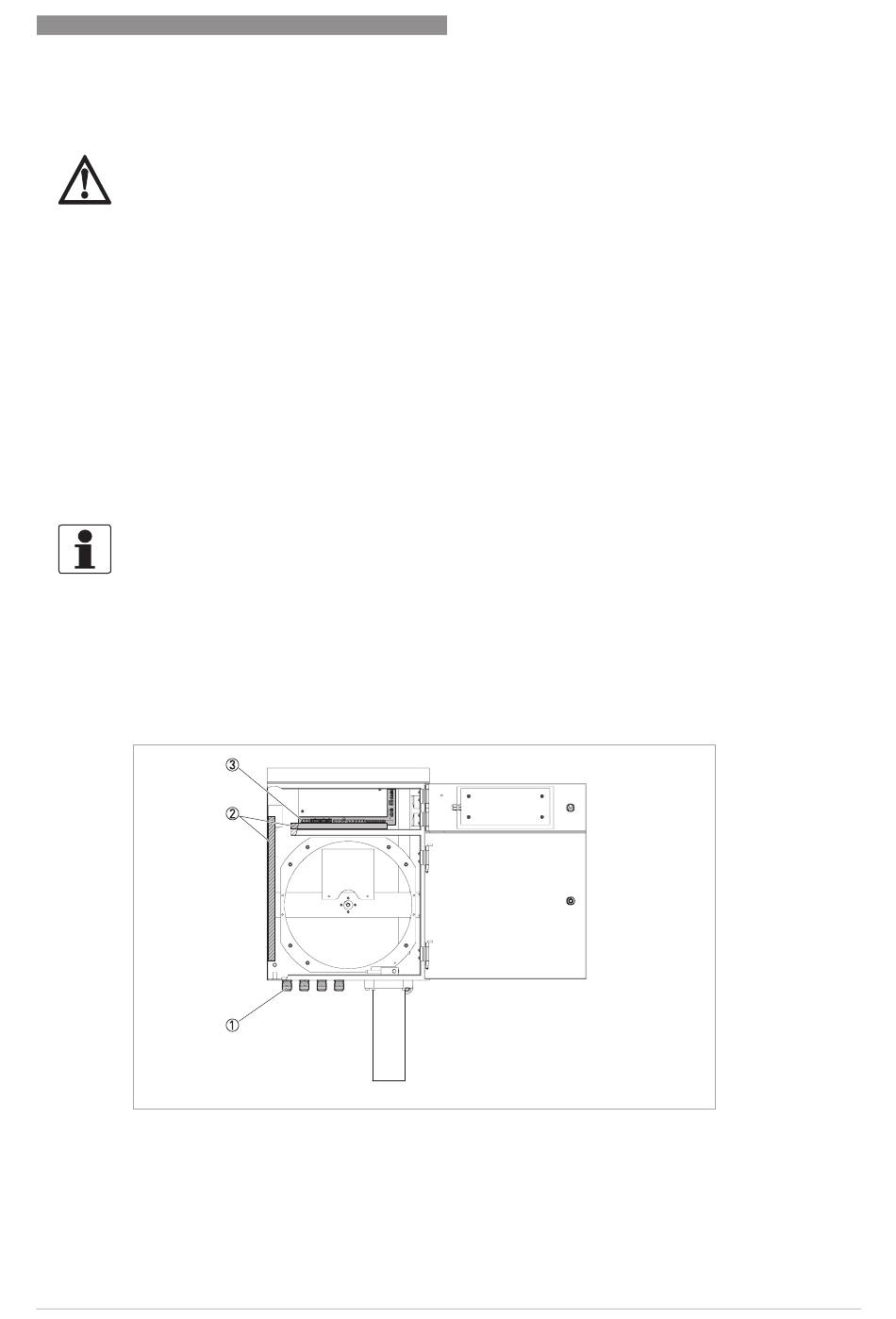

Figure 4-1: Vue d'ensemble des raccordements de câbles
1 4 x Presse-étoupe M20
2 Guide-câbles
3 Carte principale avec borniers de connexion
