(chaque pas se constitue d'une rampe et
d'un maintien) répartis dans un maximum de
16 programmes.
Il est possible d'associer à chaque pas des
entrées de validation, des sorties d'événe-
ment et des messages à visualiser.
Double programmateur avec base de temps
synchrone et asynchrone, qui permet d'acti-
ver deux profils de points de consigne, éven-
tuellement indépendants, associés aux deux
boucles.
Configuration embarquée et en mode gra-
phique par GF_eXpress.

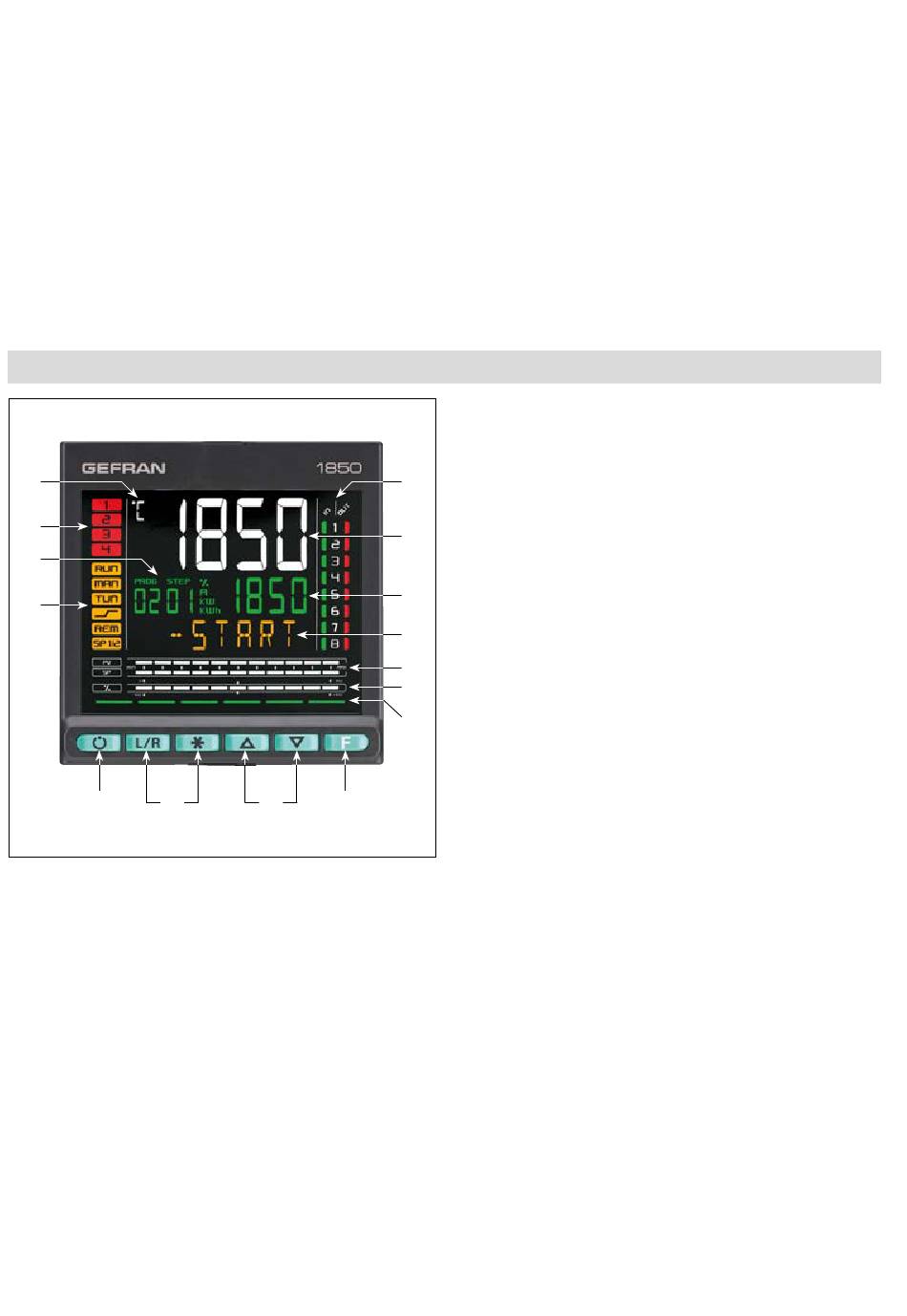

AFFICHEUR ET TOUCHES
1
2
3
4
5
6
1.
Unité de mesure ou numéro du programme exécuté ou
numéro de la boucle affichée.
2.
État des sorties OUT1, OUT2, OUT3, OUT4.
3.
Affichage du numéro de programme, du numéro d'étape,
de l'unité de mesure (%, A, kW, kWh).
4.
État du fonctionnement du régulateur.
•
RUN = fonctionnement (clignotant = fonctionnement
normal, allumé fixe = programme en cours d'exécution) ;
•
_/- = rampe de point de consigne active ;
•
TUN = réglage des paramètres PID actif ;
•
MAN = manuel/automatique (éteint = réglage automa-
tique, accès = réglage manuel) ;
•
REM = consigne distante activée;
•
SP1/2 = point de consigne actif (éteint = point de
consigne 1, allumé = point de consigne 2).
5.
Touche mode de fonctionnement (manuel/automatique) en
mode standard. Il est possible d'y associer une fonction
au moyen du paramètre but1. La touche est active unique-
ment quand la variable processus est affichée. (HOME).
6.
Touches avec fonction configurable au moyen des pa-
Positionneur vannes
Sont disponibles des modèles pour le ré-
glage de vannes motorisées, avec ou sans
rétroaction.
Pour les vannes flottantes, la position est
calculée ; pour les vannes dotées d'un po-
tentiomètre, il est possible de contrôler leur
position, au travers d'une entrée auxiliaire, et
de la visualiser sur l'afficheur.
Connectivité
Modbus RTU sur RS485 2 fils.
15
14
13
12
11
10
9
7
8
Caractéristiques générales
Le régulateur est complètement configu-
rable avec le logiciel, sans accéder à l'élec-
tronique interne.
L'entrée principale et l'entrée auxiliaire sont
universelles et elles acceptent les capteurs
thermocouple, thermorésistance et linéaires.
Il est à tout instant possible de remplacer le
régulateur, tout simplement en len tirant sur
sa face avant, sans opérations complémen-
taires.
ramètres but2 et but3. Les touches sont actives quand
l'afficheur présente la variable de processus (HOME).
7.
Touches haut/bas : augmentent/diminuent la valeur du
paramètre présenté sur l'afficheur SV ou PV.
8.
Touche F : permet de naviguer dans les menus et les pa-
ramètres du régulateur. Confirme la valeur du paramètre et
sélectionne le paramètre suivant.
9.
Indicateur de touche appuyée.
10. Affichage du pourcentage de puissance ou de courant,
configurable au moyen du paramètre bArG.
11. Affichage du pourcentage de la variable de processus et du
point de consigne.
12. Afficheur F : paramètres, messages de diagnostic et
alarme.
Configurable au moyen du paramètre dS.F (prédéfini = %
puissance de réglage).
13. Afficheur SV : valeurs des paramètres. Configurable au
moyen du paramètre dS.SP (prédéfini = point de consigne).
14. Afficheur PV : variable de processus.
15. Affichage de l'état des entrées/sorties (seulement avec
option 8 IN/OUT et/ou 8 relais).
