3.2.1 Montage du dépressostat
La version CATB ECO avec INTERRUPTEUR DE PROXIMITÉ + DÉPRESSOSTAT inclus un dépres-
sostat de contrôle du bon fonctionnement du ventilateur (voir § "4.2 Raccordement électrique du dépres-
sostat"). Il est possible d'en ajouter un (non fourni) pour la surveillance de l'encrassement du filtre (non
fourni).
1
3
2
Accès aux bornes et au réglage :
Soulever légèrement puis retirer le
couvercle de l'embase.
4.
RACCORDEMENT ÉLECTRIQUE
4.1 Raccordement général
Le raccordement électrique doit être réalisé par un personnel qualifié.
L'alimentation électrique doit être conforme à la NFC 15-100.
Ne pas oublier de raccorder la terre.
Caractéristiques de la carte :
• Tension d'alimentation : 1~ 230V 50/60Hz + terre.
• Indice de Protection (IP) : 44.
• Température de stockage et d'utilisation : -10°C à +55°C.
• Capacité de raccordement sur bornes : 0.75 à 1 mm² rigide ou souple multibrins avec embout.
• Relais AL1 : 1 RT (repos–travail) de pouvoir de coupure max 230Vac / 8A.
• Relais ALΔPa et FAN ON : 2 relais simples de pouvoir de coupure max 30Vdc / 4A ; 230Vac / 4A.

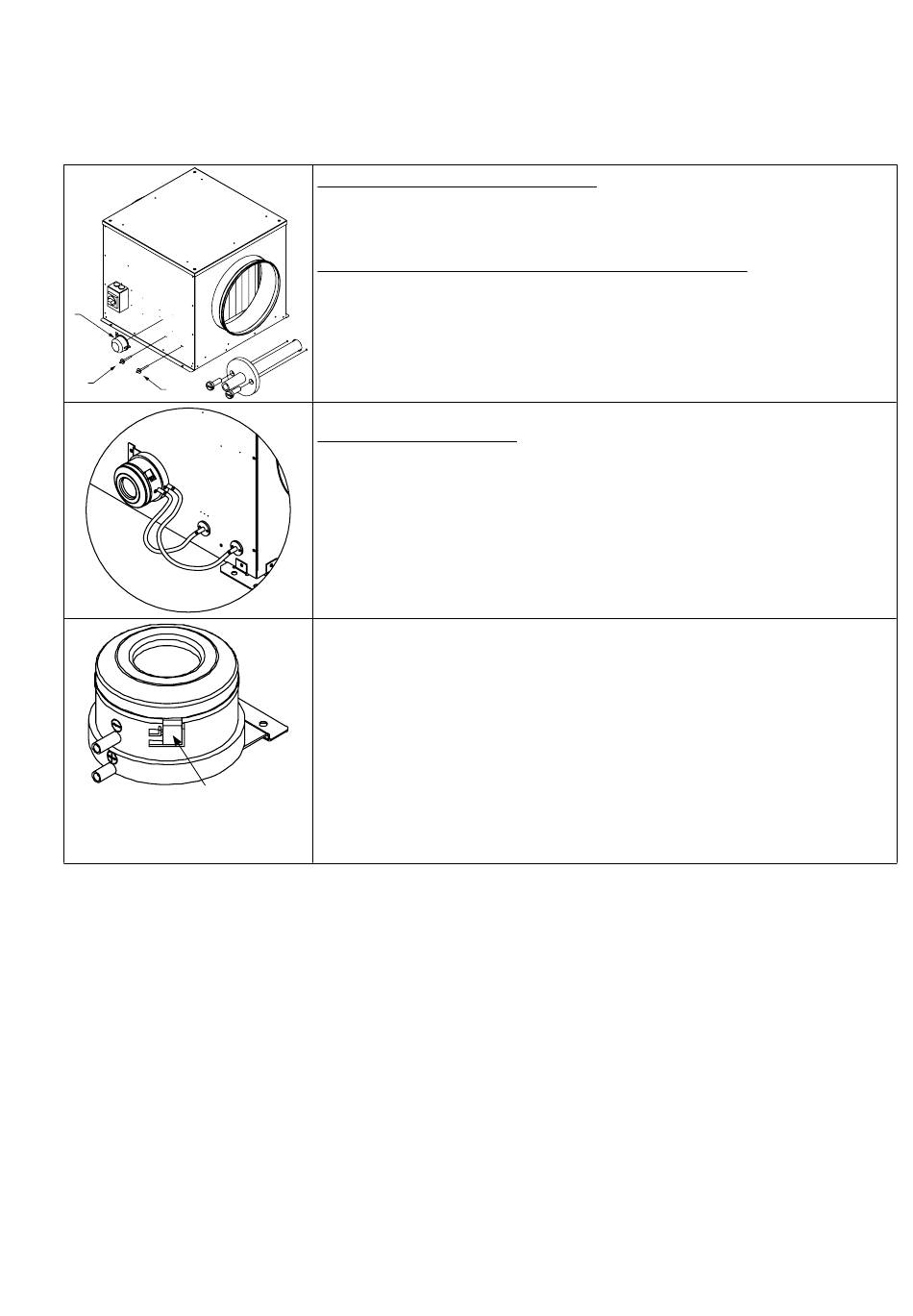

Fixation du dépressostat (repère 1) :
Monter le dépressostat avec des vis auto-perceuses. Sa position de
fixation est repérée par des poinçons sur le côté du caisson.
Montage des prises de pression (repère 2 et repère 3) :
Des coups de pointeau sont également prévus pour repérer la position
des fixations des prises de pression.
Percer 1 trou Ø 8 mm et 2 trous Ø 2.5 mm pour chaque pipette (voir
dessin ci-contre). Monter la prise de pression et la fixer au caisson avec
les vis fournies dans la pochette.
Raccordement des tubes :
Dépressostat d'encrassement du filtre (repère 1)
Raccorder la prise de pression située en amont du filtre (repère 2) sur le
tube du dépressostat repéré par un signe « + » et raccorder la prise de
pression située en aval du filtre (repère 3) sur le tube du dépressostat
repéré par un signe « - ».
Réglage de la valeur du dépressostat
• Ouvrir le couvercle du dépressostat.
• Régler la valeur du dépressostat à l'aide d'un tournevis plat : le filtre
est considéré comme encrassé lorsque sa perte de charge est le
double de la valeur du filtre propre.
• Refermer le couvercle du dépressostat.
