Schéma de raccordement du rayonnant

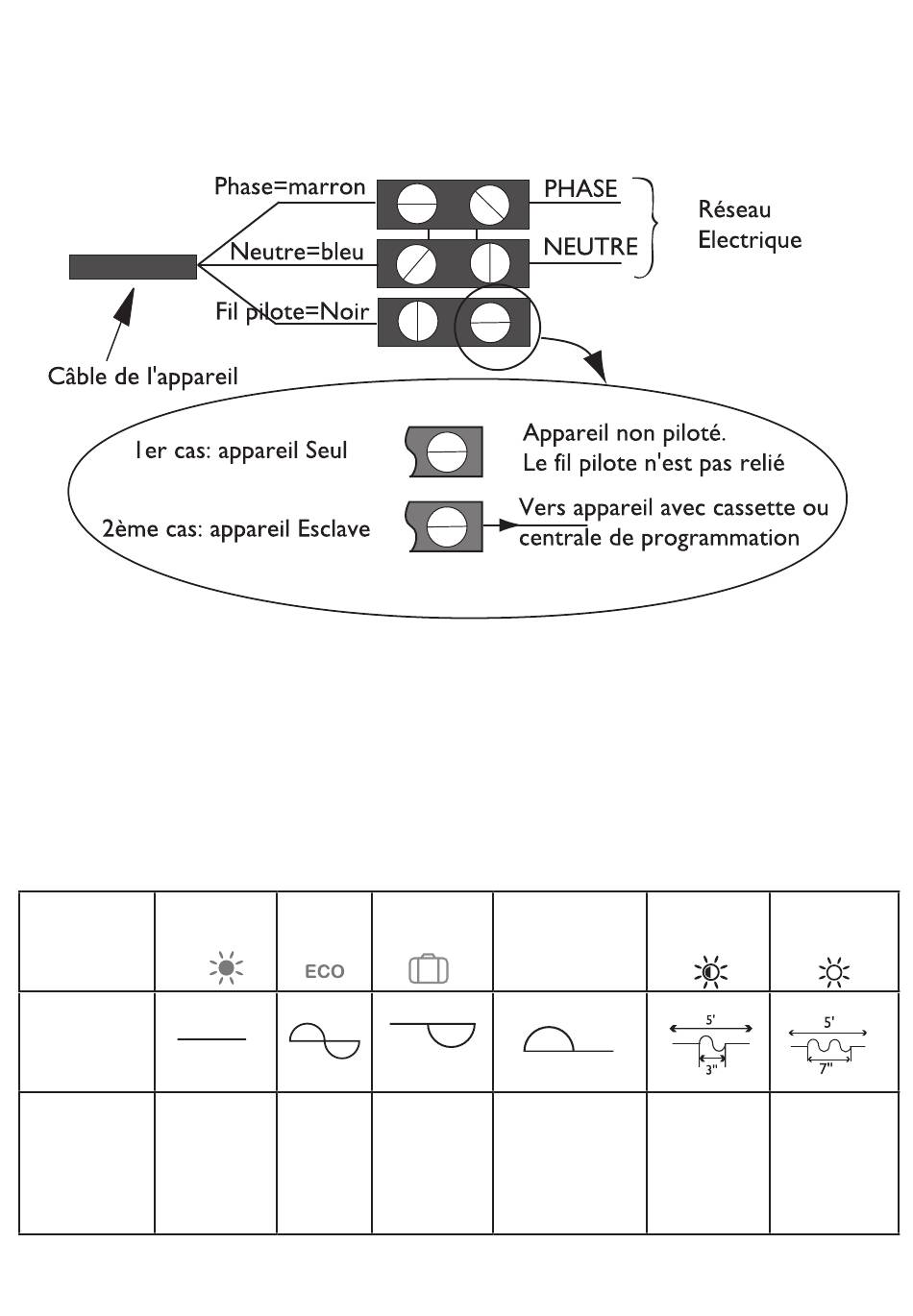

Coupez l'alimentation électrique et branchez les fils d'après le schéma
-
suivant :
Vous pouvez raccorder le fil pilote si votre maison est équipée d'une
-
centrale de programmation, d'un programmateur ou d'un gestionnaire
d'énergie .
Dans ce cas, pour vérifier la transmission correcte des ordres de
programmation, procédez aux vérifications suivantes en fonction des
modes choisis (Confort, Eco, ...) :
CONFORT
SIGNAL A
TRANS-
METTRE
MESURE
ENTRE LE
FIL PILTE ET
LE NEUTRE
ECO
0 volt 230
volts
Deux cas possibles
HORS GEL ARRET DU
CHAUFFAGE
DELESTAGE
-115 volts -115 volts
négative positive
9
CONFORT CONFORT
-1°C -2°C
230 volts 230 volts
pendant 3 s pendant 7 s
