Ordre d'appel des FB F
Les FB F utilisés sont appelés dans le programme de sécurité, de manière cyclique.
Configurez l'appel des FB F pour le programme de sécurité, dans l'ordre suivant :
1. Tous les F_FB_MP
2. Tous les F_FB_RNG_n
Interconnecter le FB
Les blocs F doivent être connectés entre eux et avec la mémoire image du pupitre
opérateur.

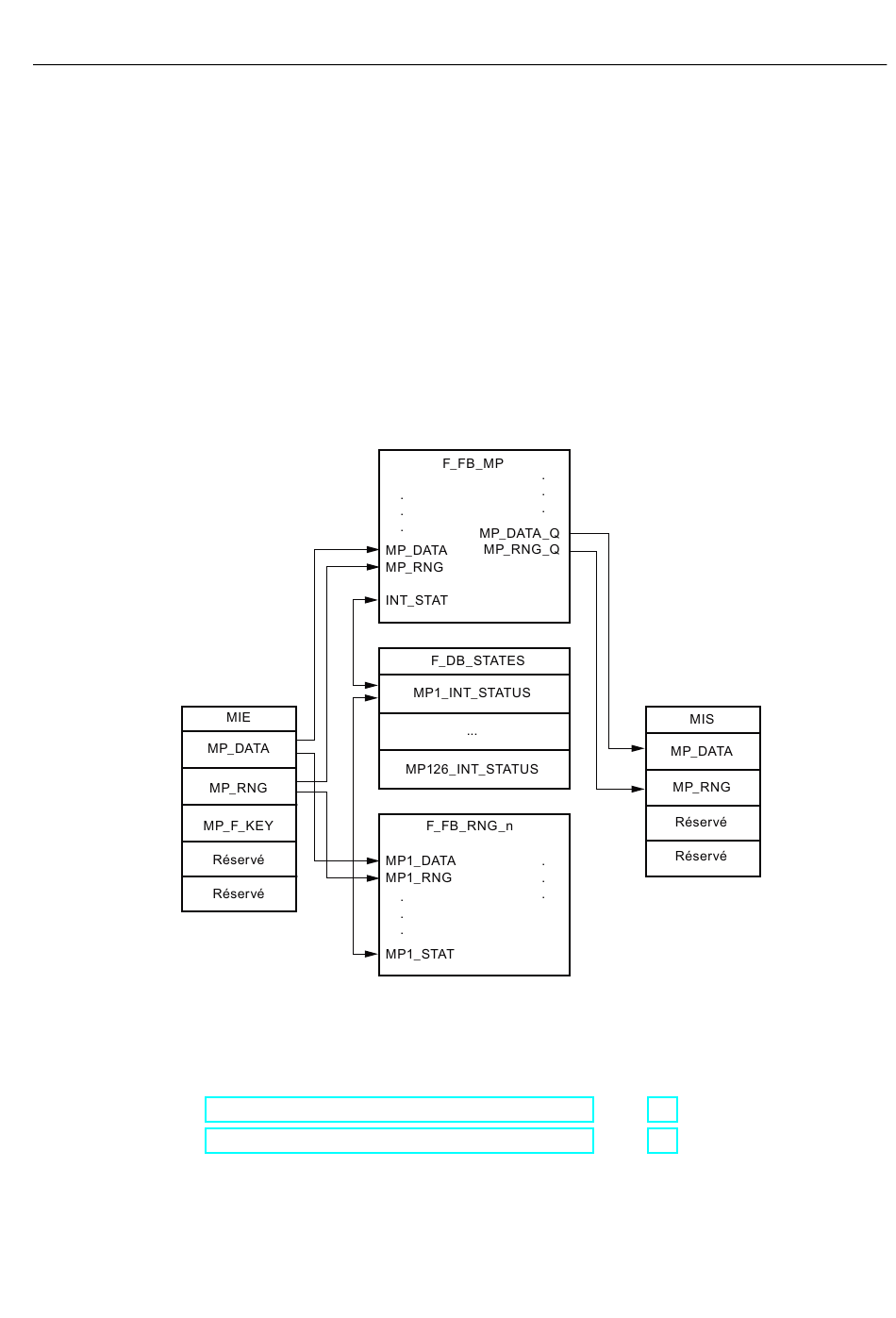

La figure suivante représente le schéma d'interconnexion des FB F entre eux ainsi qu'avec
la MIE et la MIS.
Exemple d'application
Tenez compte des exemples de raccordement suivants en cas d'utilisation du
F_FB_RNG_n :
● Exemple d'application du système de transpondeur (Page 385)
● Exemple d'application de système à étiquette RFID (Page 397)
Mobile Panel 277F IWLAN V2, Mobile Panel 277F IWLAN (RFID-Tag)
Instructions de service, 01/2011, A5E02480351-02
Configuration de la sécurité
7.3 SIMATIC STEP 7
209
