A. Schémas des composants du conduit d'évacuation (suite)
15 po.
(381 mm)

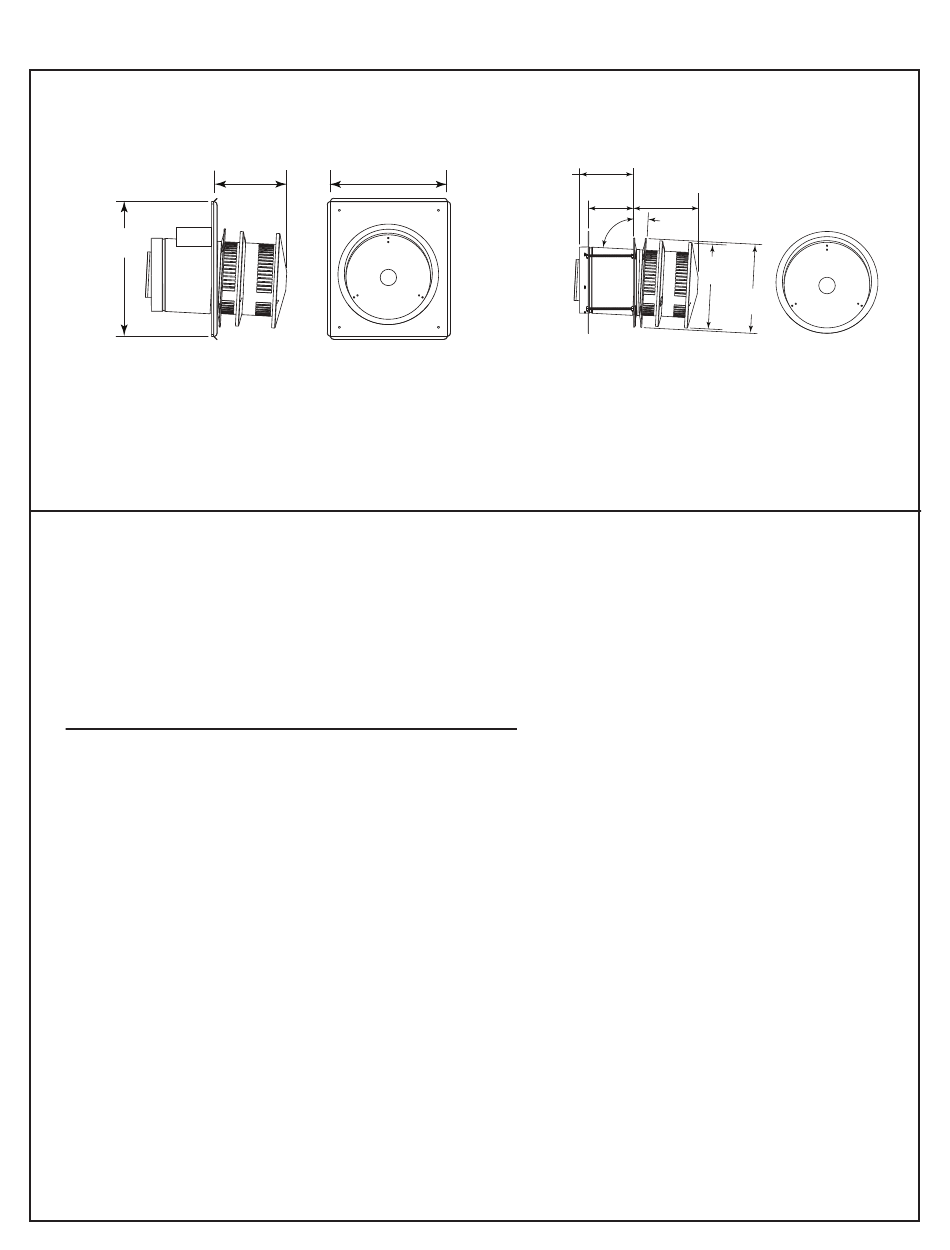

Figure 12.5 Composants du conduit d'évacuation
EXTRÉMITÉS/CARÉNAGES DÉCORATIFS
Utilisez uniquement des chapeaux des extrémités/carénages de décoration homologués avec les systèmes de
ventilation approuvés par Hearth & Home Technologies.
Ceci s'applique aux systèmes de ventilation DVP et SLP.
Chapeaux/carénages de terminaison décoratifs
DTO134
DTO146
DTS134
DTS146
LDS33
LDS46
LDS-BV
Majestic • QUARTZ32IFTN/L, QUARTZ36IFTN/L, QUARTZ42IFTN/L Manuel d'installation • 2641-980DFR • 12/20
8-1/8 po
13 po
(206 mm)
(330 mm)
DVP-HRC-SS
Longueur réelle
5-1/2 po
8-3/8 po
de 5-3/4 à 8-3/8 po
140 mm
213 mm
146 à 213 mm
3°
87°
DVP-HRC-ZC-SS
10-1/2 po
267 mm
10-7/8 po
276 mm
73
