INSTALLATION DE L'ADAPTATEUR OSFLO :
1. Placer la coquille dotée d'un raccord fileté sur la paroi d'installation afin de déterminer si le détecteur
sera fixé de manière à assurer une couverture optimale.
2. Le cas échéant, insérer le raccord à enclenchement dans la débouchure du luminaire ou de la boîte
électrique (si on requiert plus de profondeur, le modèle OSFOA à positions multiples conviendrait mieux).
3. Retirer le contre-écrou du détecteur et insérer les fils de sortie à travers l'orifice de montage de l'autre
coquille de l'adaptateur. Glisser le contre-écrou sur les fils et le visser sur le raccord fileté; serrer de
manière à bien assujettir le détecteur. Aligner le détecteur de façon à ce qu'il soit parallèle au bas du
luminaire ou de la boîte électrique.
4. Insérer les fils du détecteur à travers la coquille fixée au luminaire ou à la boîte électrique, jusqu'à la
zone d'accès au câblage.
5. Enclencher la coquille dans laquelle le détecteur est installé dans celle fixée au luminaire ou à la boîte
électrique en alignant les raccords à enclenchement et en les insérant fermement les uns dans les autres.
6. Raccorder les fils conformément au schéma de câblage, en procédant comme suit : le fil de sortie
NOIR au fil de ligne ACTIF, le BLANC au fil de ligne NEUTRE et le ROUGE au fil de CHARGE.
Entortiller fermement les brins de chaque raccord et les insérer dans des marettes de grosseur
appropriée. Visser ces dernières (vers la droite) en s'assurant qu'aucun brin n'en dépasse.
7. Rétablir l'alimentation au fusible ou au disjoncteur.
REMARQUE : attendre environ une minute pour donner le temps au dispositif de se charger. Si les
lumières s'allument et le témoin clignote lorsqu'on passe la main devant la lentille, le détecteur a été
correctement installé. Dans le cas contraire, se reporter à la section DIAGNOSTIC DES ANOMALIES.
RÉGLAGES
Délai d'éteinte : ce réglage devrait être effectué en cours
d'installation. Il permet de déterminer la période pendant
laquelle les lumières restent allumées après le dernier
mouvement détecté. On peut choisir un délai d'une durée
variant de 30 secondes à 20 minutes.
REMARQUE : une fois le courant rétabli, il faut allouer au
dispositif une période de « réchauffement » de deux minutes
avant de procéder à ce réglage.
DIAGNOSTIC DES ANOMALIES
• Les lumières ne s'allument pas
- Le fusible ou le disjoncteur sont hors tension : les mettre sous tension. S'assurer également que
les charges commandées soient en état de s'allumer (lampes ou ballasts fonctionnels, commutateurs
intégrés sous tension, etc.).
- Le détecteur est mal installé ou défectueux : s'assurer que le dispositif soit correctement raccordé
et procéder à une inspection visuelle pour détecter d'éventuels problèmes.
- La lentille est sale ou obstruée : procéder à une inspection visuelle et, au besoin, nettoyer la lentille
ou éliminer l'obstruction.
• Les lumières ne s'éteignent pas
- Le détecteur est mal installé ou défectueux : s'assurer que le dispositif soit correctement raccordé
et procéder à une inspection visuelle pour détecter d'éventuels problèmes.
- Le détecteur est installé trop près d'une bouche de chauffage ou de climatisation : fermer la
bouche de CVC ou déplacer le détecteur.
- La tension de ligne a chuté : en procédant aux vérifications requises, s'assurer que la tension de
ligne ne soit pas inférieure à 100 V.
• Les lumières s'allument et s'éteignent trop rapidement
- Le détecteur est installé trop près d'une bouche de chauffage ou de climatisation : fermer la
bouche de CVC ou déplacer le détecteur.
- Le délai d'éteinte est mal réglé : le régler à la durée voulue.
Déclaration de conformité de la FCC: Le produit a fait l'objet de tests et a été jugé conforme aux normes en matière
de dispositifs numériques de classe B, en vertu de la partie 15 des règlements de la FCC. Ces normes ont été élaborées
dans le but d'assurer une protection raisonnable contre le brouillage préjudiciable en milieu résidentiel. Ce produit génère,
utilise et peut irradier de l'énergie haute fréquence; s'il n'est pas installé et utilisé conformément aux directives, il peut
engendrer des perturbations susceptibles de brouiller les radiocommunications. Il est cependant impossible de garantir
l'absence de telles perturbations dans une installation donnée. Si le produit est une source de parasites au niveau des
récepteurs radio ou des téléviseurs, ce qu'on peut déterminer en le mettant sous et hors tension, on recommande à
l'utilisateur de rectifier la situation en adoptant une ou plusieurs des mesures suivantes :
• réorienter ou déplacer l'antenne réceptrice;
• augmenter la distance entre le produit et les récepteurs;
• brancher le produit dans une prise sur un circuit autre que celui où sont branchés les récepteurs;
• consulter le détaillant ou un technicien expérimenté en matière de radios ou de téléviseurs.
Mise en garde de la FCC
Toute modification apportée sans l'autorisation expresse de Leviton pourrait avoir pour effet d'annuler les droits
d'utilisation du produit décrit aux présentes.
Énoncé d'industrie Canada: Le produit décrit aux présentes est conforme aux CNR d'Industrie Canada applicables
aux appareils radio exempts de licence. Il peut être utilisé à condition qu'il (1) ne cause aucun brouillage et (2) ne
soit pas affecté par les interférences d'autres dispositifs susceptibles notamment d'en perturber le fonctionnement.
Déclaration de conformité du fabricant aux exigences de la FCC: Le détecteur de mouvements à infrarouge passif
(et adaptateur facultatif) pour installations normales ou surélevées est fabriqué par Leviton Manufacturing Co., Inc.,
201 N. Service Road, Melville, NY 11747 (www.leviton.com). Il est conforme à la partie 15 des règlements de la FCC.
Il peut être utilisé à condition qu'il (1) ne cause aucun brouillage préjudiciable et (2) ne soit pas affecté par les interférences
reçues d'autres dispositifs susceptibles notamment d'en perturber le fonctionnement.

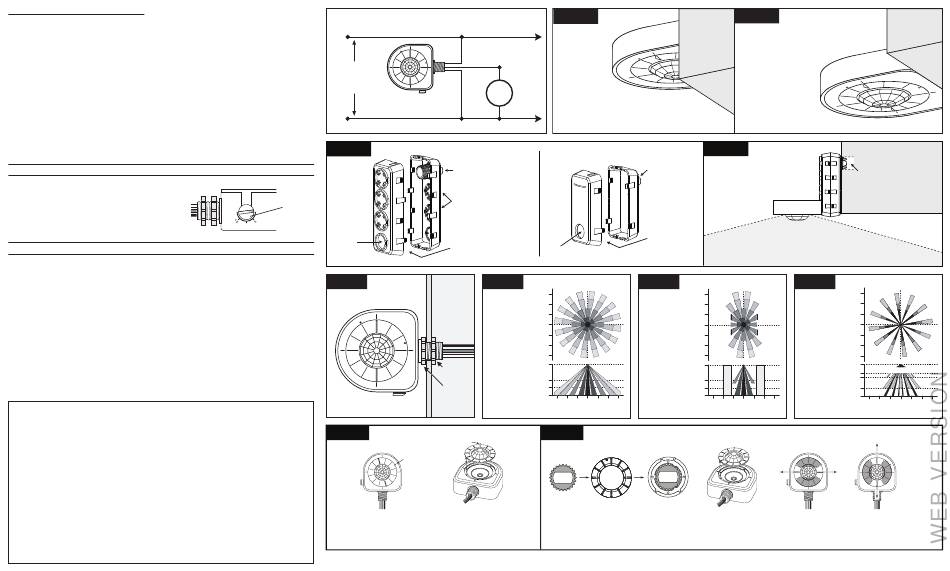

Schéma de câblage
Actif (Noir)
Ligne
120-347 V c.a.,
50/60 Hz
Détecteur
Neutre (Blanc)
Figure 2A
Adapteur
OSFOA-00W
TIME DELAY
Cadran de
20 MIN.
30 SEC.
réglage
du délai
10
Débouchure
pour le
détecteur
(non clavetée)
Figure 3
Détecteur
Figure 7A
Alvéoles
Aligner les
alvéoles
© 2021 Leviton Mfg. Co., Inc.
Figure 1A
Noir
Rouge
Noir
Charge
INCORRECT
Blanc
Détecteur installé trop haut
Faisceaux extérieurs obstrués
Blanc
Champ de vision limité
Adapteur
Le raccord fileté s'insère
OSFLO-00W
dans les logements ou
boîtes par des orifices
standard
Autres débouchures
clavetées pour modifier
la hauteur
Les fils passent du
détecteur au logement ou
Débouchure pour
à la boîte par l'adaptateur
le détecteur (non clavetée)
Figure 4
9.1m (30 pi)
Intérieur du
logement
6.1m (20 pi)
Installation
du luminaire
surélevée
3m (10 pi)
ou de la boîte
(360°)
0
électrique
3m (10 pi)
Fils
Vue du
6.1m (20 pi)
dessus
9.1m (30 pi)
0
Contre-écrou
de serrage
Vue
6.1m (20 pi)
latérale
Contre-écrou
9.1m (30 pi)
de blocage
12.2m (40 pi)
0
9.1m
6.1m
3m
3m
6.1m
(30 pi)
(20 pi)
(10 pi)
(10 pi)
(20 pi)
Figure 7B
Languette
Tirer sur les languettes
Insérer le masque d'allée
pour retirer la lentille
sous la lentille (au besoin)
Figure 1B
CORRECT
Détecteur installé à 2,5 cm (1 po)
ou moins du bord inférieur
Aucune obstruction
Champ de vision optimal
Figure 2B
Le raccord fileté
Adapteur
s'insère dans
OSFOA-00W
les logements
ou boîtes par
des orifices
standard
Détecteur
Les fils passent
du détecteur au
L'adaptateur permet d'installer le
logement ou à
détecteur de façon à lui assurer
la boîte par
un champ de vision optimal
l'adaptateur
Figure 5
9.1m (30 pi)
Allée
6.1m (20 pi)
3m (10 pi)
0
3m (10 pi)
Vue du
6.1m (20 pi)
dessus
9.1m (30 pi)
0
S
S
H
H
Vue
E
E
6.1m (20 pi)
L
L
V
V
latérale
E
E
9.1m (30 pi)
S
S
12.2m (40 pi)
0
9.1m
9.1m
6.1m
3m
3m
6.1m
9.1m
(30 pi)
(30 pi)
(20 pi)
(10 pi)
(10 pi)
(20 pi)
(30 pi)
*Installation non recommandée dans les allées dont la hauteur est inférieure à 3,66 m (12 pi)
Aligner les alvéoles et
Positionner le masque en fonction
tourner pour fixer la lentille
Orifice
standard
(12,7 mm/
0,5 po)
Figure 6
9.1m (30 pi)
6.1m (20 pi)
Hauteur
normale
3.0m (10 pi)
(360°)
0
3.0m (10 pi)
Vue du
6.1m (20 pi)
dessus
9.1m (30 pi)
0
2.4m (8 pi)
Vue
3.7m (12 pi)
latérale
6.1m (20 pi)
7.6m (25 pi)
9.1m
6.1m
3.0m
0
3.0m
6.1m
9.1m
(30 pi)
(20 pi)
(10 pi)
(10 pi)
(20 pi)
(30 pi)
des besoins de l'installation
PK-93439-10-05-5H
