14 Riparazione

1
2
3
4

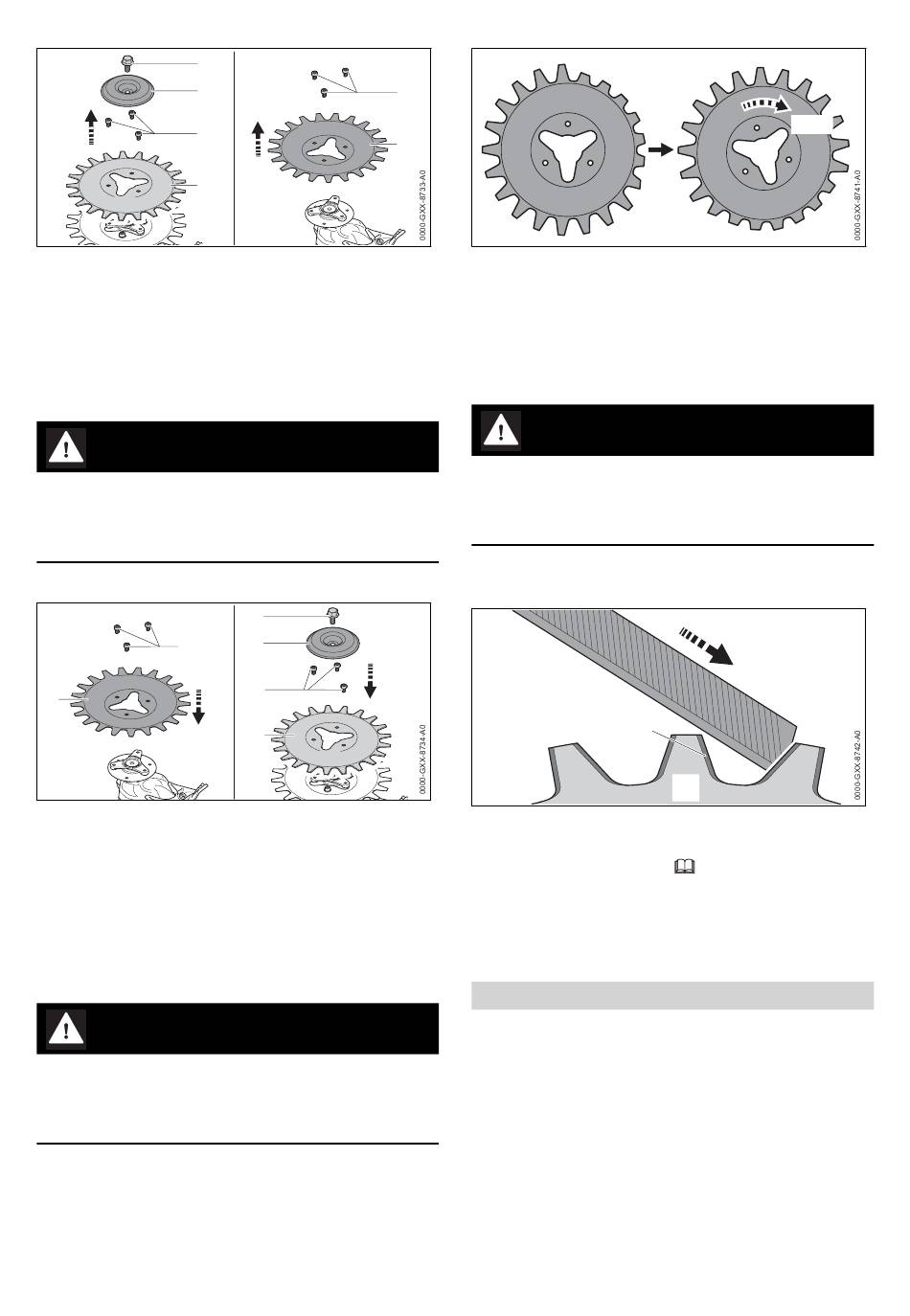

► Svitare le vite (1) in senso orario.
► Staccare il piattello (2).
► Svitare le viti (3) in senso antiorario.
► Togliere le lame (4).
► Svitare le viti (5) in senso antiorario.
► Togliere le lame (6).
13.3.2 Montaggio della lama
AVVERTENZA
■ I bordi di taglio della lama sono affilati. L'u‐
tente può tagliarsi.
► Indossare guanti di lavoro in materiale resi‐
stente.
► Spegnere il motore applicato.
2
1
► Inserire le lame (1).
► Girare le viti (2) in senso orario e stringerle.
► Inserire le lame (3).
► Girare le viti (4) in senso orario e stringerle.
► Applicare il piattello (5).
► Avvitare la vite (6) in senso antiorario e strin‐
gerla.
13.4 Spostare le lame
AVVERTENZA
■ I bordi di taglio della lama sono affilati. L'u‐
tente può tagliarsi.
► Indossare guanti di lavoro in materiale resi‐
stente.
► Spegnere il motore applicato.
► Smontare le lame.
0458-810-7521-B
5
6
6
5
4
3
► Montare le lame spostate di 120°.
► Se se lame sono già state spostate due volte:
sostituire le lame.
► In caso di dubbi: rivolgersi ad un rivenditore
STIHL.
13.5 Affilatura delle lame
AVVERTENZA
■ I bordi di taglio della lama sono affilati. L'u‐
tente può tagliarsi.
► Indossare guanti di lavoro in materiale resi‐
stente.
► Spegnere il motore applicato.
► Smontare le lame.
2
► Affilare il bordo di taglio (2) con una lima piatta
STIHL procedendo in avanti. Fare attenzione
all'angolo di affilatura,
► Affilare altri bordi di taglio.
► Montaggio della lama.
► In caso di dubbi: rivolgersi ad un rivenditore
STIHL.
14 Riparazione
14.1 Riparare l'attrezzo di applica‐
zione
L'utente non può riparare autonomamente l'at‐
trezzo di applicazione.
► Se l'attrezzo di applicazione è danneggiato:
non usare l'attrezzo di applicazione e rivol‐
gersi ad un rivenditore STIHL.
