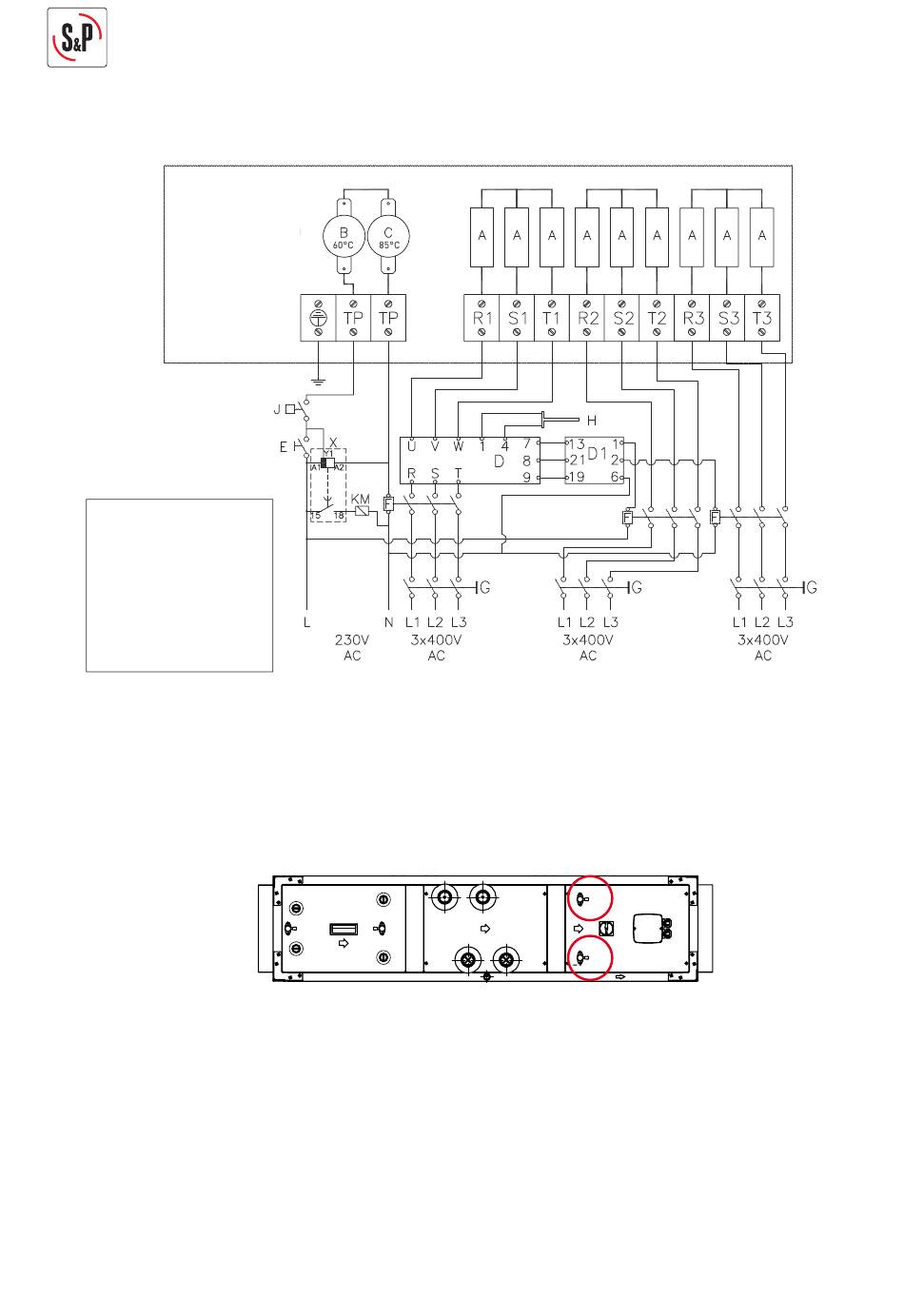

BATTERIE ÉLECTRIQUE TRIPHASÉ 45 kW EN 3 ÉTAPES (3 X 15 kW)

ALIMENTATION

STANDARD:

A: RÉSISTANCE 5 kW

B: PROT. TÉRMIQUE

R/A

C: PROT. TÉRMIQUE

R/M

EXEMPLE DE CÂBLAGE DU MOTEUR:

D: RËGULATEUR TTC-25

E: INTERRUPTEUR TT-S4

F: CONTACTEUR

G: PROTECTION DE LIGNE

H:SONDE DE TEMPERATURE

J: DÉTECTEUR DE DÉBIT (DPS 2.30)

KM: CONTACTEUR VENTILATEUR

X: TEMPORISATEUR (MCR-1)

7.11.3. Connexion des pressostats

Pour contrôler la situation d'encrassement du ﬁ ltre, la section de ﬁ ltre com-

prend deux prises de pression, connectées à chaque côté du ﬁ ltre et étiquetées

avec les indications "+" et "-".

Au chapitre 11 des valeurs d'orientation sont afﬁ chées pour le réglage du pres-

sostat.

7.11.3.2. Contrôle du ventilateur

Réglage de la vitesse du ventilateur

UTBS AC doit être commandé avec le convertisseur de fréquence approprié pour

permettre la régulation du ventilateur et atteindre des points de fonctionnement

supérieurs à 50Hz.

Suivez les instructions du convertisseur de fréquence avant de réaliser le câbla-

ge électrique.

–
