Unifit CPA442
Endress+Hauser
3.2.3
Montage du capteur
AVERTISSEMENT
!
En cas de projection de produit, il y a un risque de blessure due à la pression élevée,
à la température élevée ou aux produits chimiques.
‣
Porter des gants, des lunettes et des vêtements de protection.
‣
Ne monter le capteur que sur une cuve ou une conduite vide et sans pression.
1. Retirez le capot de protection du capteur.
Assurez-vous que le corps est équipé d' u n
joint torique et d' u ne bague de serrage
( å 7, pos. 1).
2. Plongez le corps du capteur dans l' e au
pour l' h umidifier et faciliter le montage.
3. Retirez le bouchon aveugle.
4. Vissez le capteur :
– d' a bord à la main
– ensuite avec une clé à douille (SW 17)
d' e nv. ¼ de tour.
5. Raccordez le câble de mesure au capteur.
6. Pour les capteurs KCl : raccordez
l' a limentation en KCl.
3.3
Contrôle du montage
• Après le montage, vérifiez que tous les raccords sont en place et qu' i ls sont étanches.
• Assurez-vous que les tuyaux peuvent être enlevés facilement.
• Vérifiez qu' a ucun des tuyaux n' e st endommagé.
1

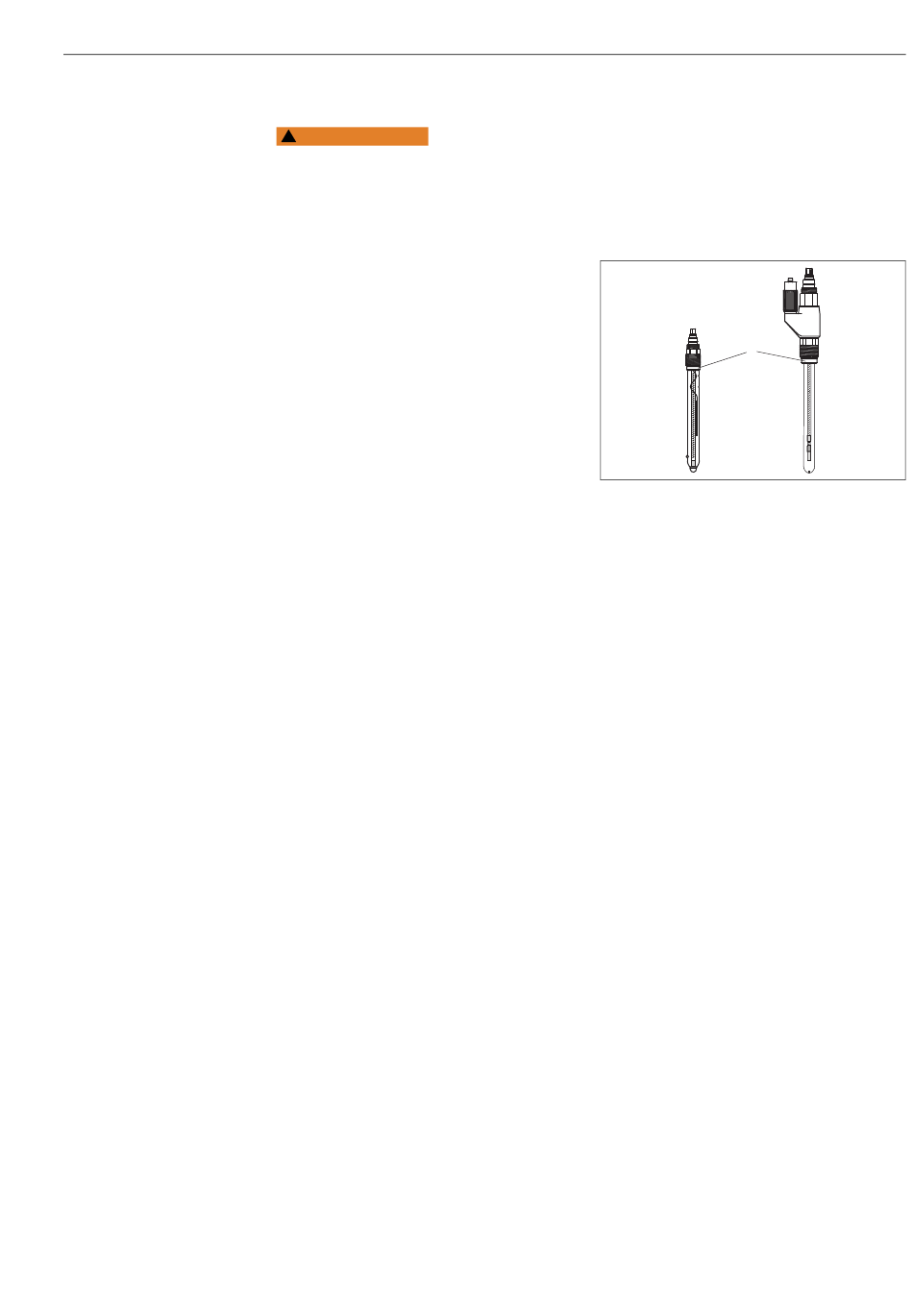

Fig. 7:
Montage du capteur
1
Bague de serrage avec joint torique
Montage
a0006214
11
