Perte De Charge; Isolation Thermique; Vibrations; Construction Mécanique - Endress+Hauser Proline Prowirl O 200 Information Technique

Perte de charge

Isolation thermique

Vibrations

Construction, dimensions

52
Raccord process : bride selon JIS B2220
[psi]
600
500
400
300
200
100
0
 21 Matériau raccord process : acier moulé inoxydable, nombreux certificats, 1.4408 (CF3M)
Pour obtenir un calcul précis il convient d' u tiliser Applicator→  85.
Pour une mesure de température et un calcul de masse optimum, il faut veiller pour certains produits
à n' a voir ni perte ni apport de chaleur à proximité du capteur. Ceci peut être garanti par la mise en
place d' u ne isolation thermique. Différents matériaux sont utilisables pour l' i solation.
Ceci est valable pour :
• Version compacte
• Capteur en version séparée

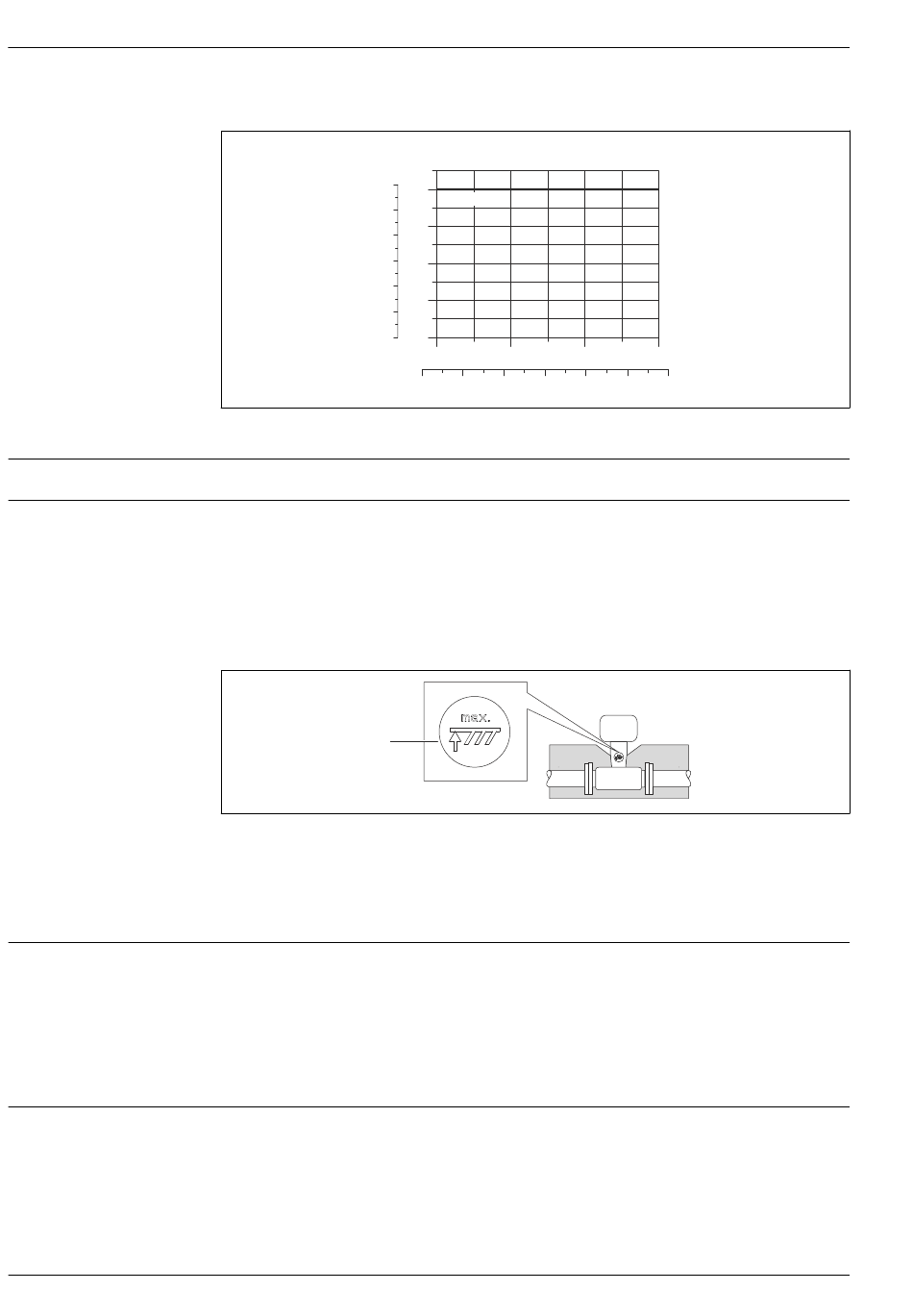

La hauteur d' i solation maximale admissible est représentée dans le schéma :
1
1 Indication de la hauteur d' i solation maximale
‣
S' a ssurer lors de l' i solation qu' u ne surface suffisamment grande du support de boîtier reste libre.
La partie non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure contre une
surchauffe ou un refroidissement.
Les vibrations des installations jusqu' à 1 g, 10...500 Hz n' o nt aucun effet sur le bon fonctionnement
du système de mesure. Des mesures de fixation spéciales pour les capteurs ne sont de ce fait pas
nécessaires.
Construction mécanique
Version compacte
Variante de commande "Boîtier", option B "GT18 double compartiment, 316L" ; option C "GT20 double
compartiment alu revêtu"
[bar]
40
40 K
30
20
10
0
-200 -100 0 100 200 300 400
-400 -200 0 200 400
Proline Prowirl O 200
[°C]
[°F]
600 800
Endress+Hauser
A0020885-FR
A0019212
