7.10.2 Remplacement des excentriques 900

SeriesFeeder 300, 600 et 900, Manuel d'instruction
Schenck AccuRate
5. Desserrer la vis à tête dans l'excentrique et retirer l'arbre de l'excentrique.
Noter la position de l'excentrique par rapport à l'arbre pour une
réinstallation.
6. Installer l'arbre d'excentrique dans un nouvel excentrique et serrer la vis à
tête.
1

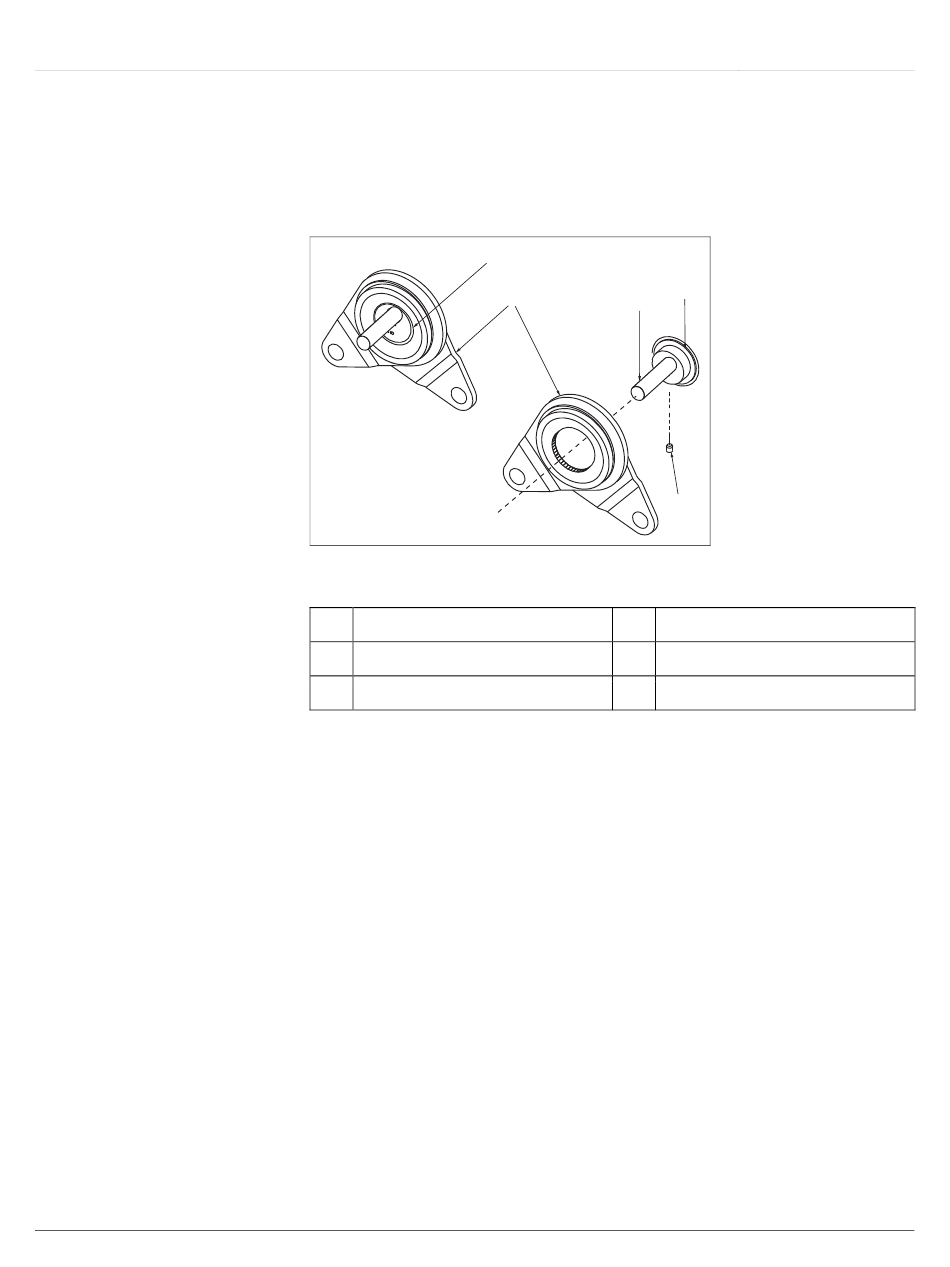

Fig. 54: Remplacement des excentriques 300 & 600
1 Collier de serrage de l'excentrique
3 Arbre d'excentrique
5 Vis à tête
Pour l'installation, inverser la procédure.
Suivre les étapes ci-dessous pour remplacer les excentriques des dispositifs
d'alimentation 900. Cf. les figures ci-dessous.
1. Retirer le panneau arrière (voir page [➙ 57]), le garde-chaîne (voir page
[➙ 61]), la plaque de support du palier (voir page [➙ 62]) et la chaîne
(voir page [➙ 64]).
2. Retirer l'assemblage des chaînons (voir page [➙ 73]). L'arbre (avec roue
dentée) restera habituellement fixé sur le cadre du dispositif
d'alimentation.
3. Retirer les deux colliers de serrage qui bloquent l'excentrique au niveau
des leviers. Voir la figure ci-dessous.
4. A ce stade-là, l'un des leviers doit être tiré de l'assemblage, tel qu'il est
indiqué dans la figure ci-dessous. Ceci doit être effectué à l'aide d'outils
adaptés (voir remarque en page [➙ 76]).
4
2
3
5
2 Assemblage des chaînons
4 Excentrique
