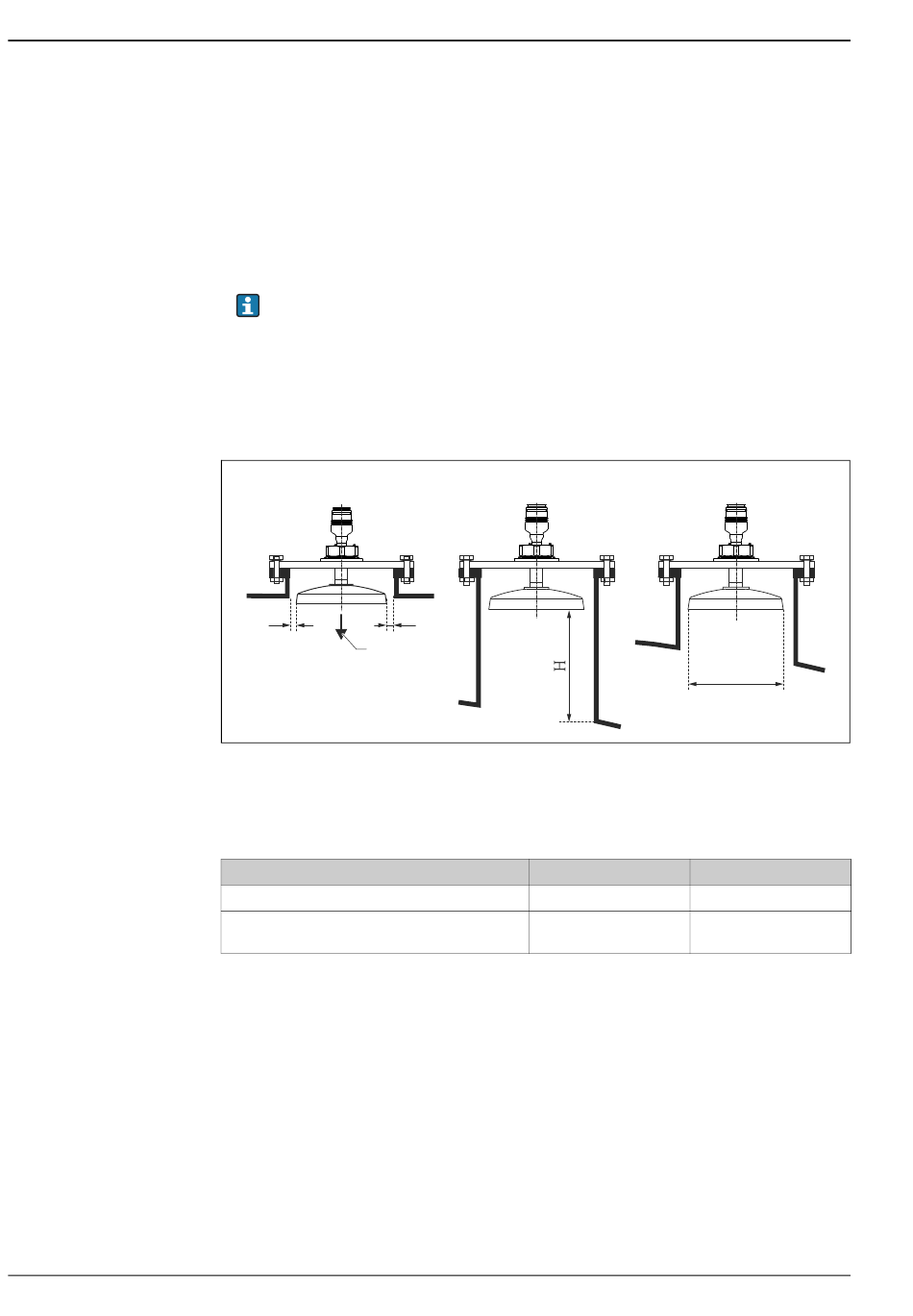

Montage standard avec antenne parabolique
• Suivre les conseils de montage ( ä 15).
• Orienter le repère vers la paroi de la cuve. Le repère se trouve bien visible sur le col du capteur ou sur
la bride.
• Après le montage, le boîtier peut être tourné de 350° pour faciliter l' a ccès à l' a fficheur et au compar-
timent de raccordement.
• L' i déal est que l' a ntenne parabolique sorte complètement du piquage (A).
En particulier en cas d' u tilisation du dispositif d' o rientation, il faut veiller à ce que le réflecteur para-
bolique dépasse du piquage/toit pour ne pas gêner l' o rientation.
Pour les applications avec un piquage plus grand, installez l' a ntenne parabolique
complètement dans le piquage (B), y compris le guide d' o ndes.
• L' a ntenne parabolique doit être installée à la verticale. Pour éviter les échos parasites ou pour un ali-
gnement optimal dans la cuve, le FMR540 avec le dispositif d' o rientation en option peut pivoter de
15° dans toutes les directions. Vous trouverez plus de détails dans le manuel de mise en service
KA00274F/00/FR.
Pour toute question concernant la mise en service, veuillez contacter Endress+Hauser.
A
a
1
A L' a ntenne est plus longue que le piquage
B Montage de l' a ntenne dans le piquage
1 Montage perpendiculaire à la surface du liquide
a Respecter la distance
Taille de l'antenne
D (mm [in])
H (mm [in])
(sans extension d' a ntenne)
B
a
200 mm (8")
< 200 (7,87)
Micropilot S FMR540
øD
250 mm (10")
173 (6,81) 236 (9,29)
< 200 (7,87)
