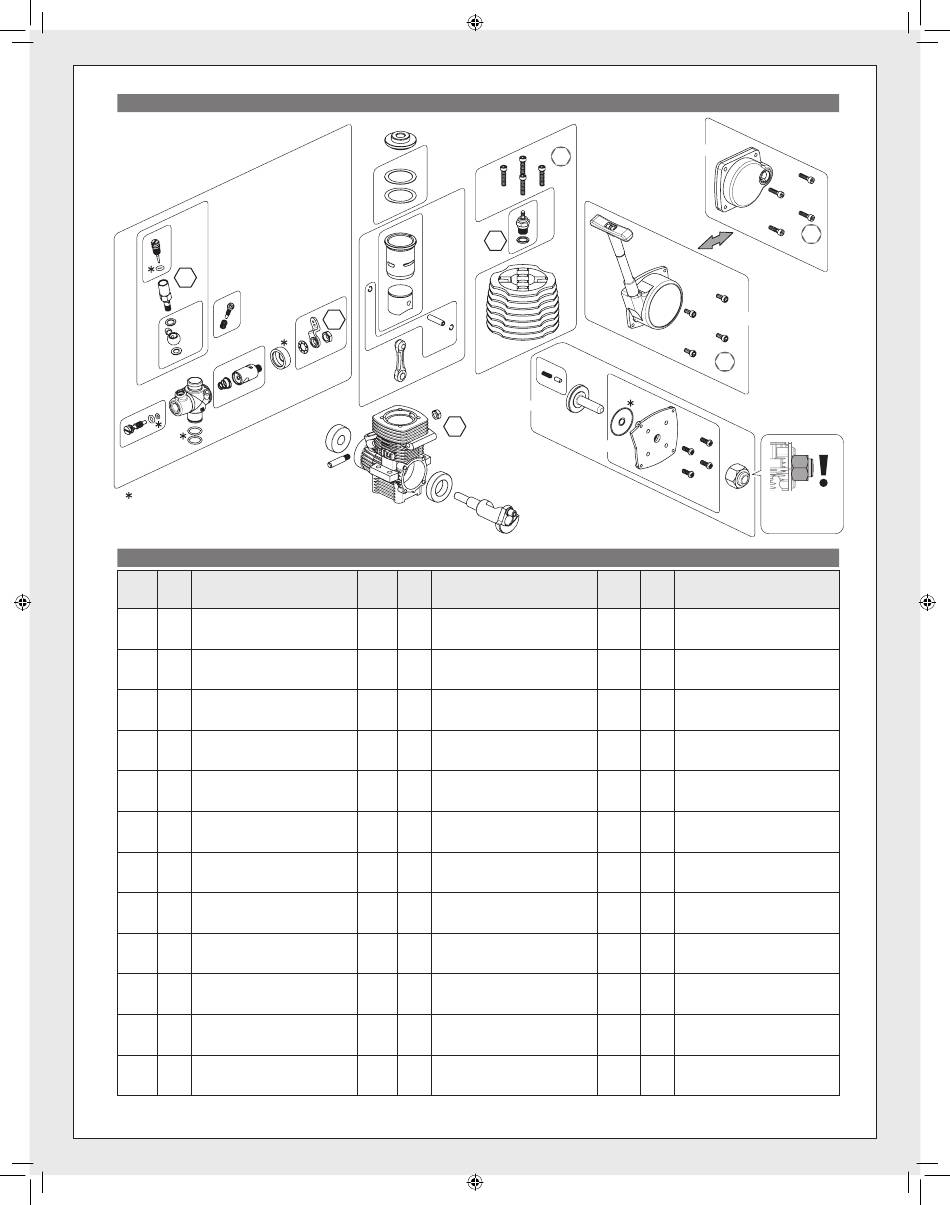

Exploded view Explosionszeichnung Vue éclatée
15162
15174
1471
7
mm
1474
15172
15170
1468
1473
1468
15177
15176
15175
15119
15132
DUST PROTECTION AND O-RING COMPLETE SET
O-RING KOMPLETTSET
JEU DE JOINTS TORIQUES
スロッ トルカバー/Oリングセッ ト
Spare Parts List Ersatzteileliste Liste de pièces détachées
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
15107
1
NITRO STAR T3.0 ENGINE with PULLSTART
NITRO STAR T3.0 MIT SEILZUGSTARTER
MOTEUR NITRO STAR T3.0 AVEC LANCEUR
ナイ トロスターT3.0 エンジン （リコイル付）
1418
1
GASKET FOR CYLINDER (0.2mm)
ZYLINDERKOPFDICHTUNG (0.2mm)
JOINT DE CULASSE (0.2mm)
シリンダーガスケッ ト （0.2mm）
1468
1
WASHER SET FOR FUEL LINE FITTING
UNTERLAGSCHEIBEN FUER EINLASSTUTZEN
JEU DE RONDELLES POUR ALIMENTATION EN CARBURANT
ニップルワッシャーセッ ト
1471
1
MAIN NEEDLE
HAUPTDUESENNADEL
POINTEAU PRINCIPAL
メインニードル
1473
1
FUEL LINE FITTING/WASHER SET
EINLASSTUTZEN MIT UNTERLAGSCHEIBEN
JEU ADAPTATEUR ALIMENTATION EN CARBURANT/RONDELLES
ニップル
1474
1
IDLE ADJUSTMENT SCREW w/ SPRING
LEERLAUFDREHZAHLSCHRAUBE MIT FEDER
VIS DE REGLAGE DE RALENTI avec RESSORT
アイ ドルアジャス トスクリュー
1504
1
GLOW PLUG COLD R5
GLUEHKERZE KALT R5
BOUGIE FROIDE R5
グロープラグ コールド R5
1662
8
SCREW SET
SCHRAUBENSATZ ZYLINDERKOPF
JEU DE VIS
スクリューセッ ト
15112
1
CONNECTING ROD
PLEUEL
BIELLE
コンロッ ド
15114
2
RETAINER FOR PISTON PIN
KOLBENBOLZEN CLIPS
CLIP POUR AXE DE PISTON
ピス トンピンリテーナー
15119
1
BALL BEARING 10x19x5mm (6800 2RS/FRONT)
KUGELLAGER 10x19x5mm (6800 2RS/VORNE)
ROULEMENT A BILLES 10x19x5mm (6800 2RS/AVANT)
ボールベアリング 10x19x5mm (6800 2RS/フロン ト)
15120
1
BALL BEARING 10x19x5mm (6800 OPEN/REAR)
KUGELLAGER 10x19x5mm (6800 OPEN/HINTEN)
ROULEMENT A BILLES 10x19x5mm (6800 OPEN/ARRIERE)
ボールベアリング 10x19x5mm (6800 OPEN/リア)
展開図
15144
1418
15143
15141
15140
1504
8
mm
15142
7
mm
15114
15112
15131
6
mm
15131
15151
15150
15120
スペアパーツリス ト
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
15126
1
PULLSTART ASSY. (w/o ONE-WAY BEARING)
SEILZUGSTARTER OHNE FREILAUFLAGER
ENSEMBLE LANCEUR (sans ROUE LIBRE)
リコイルスターターセッ ト
15127
1
COVER PLATE SET (ROTO STARTER/PULLSTART)
ABDECKPLATTE (E STARTER/SEILZUGSTARTER)
JEU PLAQUE FERM. (DEM. ROTO START/LANCEUR)
バックプレートセッ ト （スターター付エンジン用）
15128
1
COVER PLATE
HINTERE ABDECKUNG
PLAQUE ARRIERE
カバープレート
15130
1
STARTING PIN/PRESSURE SPRING
STARTPIN UND DRUCKFEDER
AXE LANCEUR ET RESSORT DE TENSION
スターティングピン/プレッシャースプリング
15131
1
LOCK PIN FOR CARBURETOR
VERGASER KLEMMSTIFT
CLAVETTE CARBURATEUR
キャブレターロックピン
15132
1
DUST PROTECTION AND O-RING COMPLETE SET
STAUBSCHUTZ UND DICHTUNGSSET
JEU COMPLET PROT. POUSSIERE ET JOINT TORIQUE
スロッ トルカバー/Oリングセッ ト
15133
1
ONE WAY BEARING FOR STARTER
FREILAUFLAGER FUER STARTER
ROULEMENT ANTI-RETOUR POUR DEMARR.
ワンウェイベアリング
15140
1
CYLINDER/PISTON SET
LAUFBUCHSE/KOLBEN SET
ENS. CYLINDRE/PISTON
シリンダーピス トンセッ ト
15141
1
CYLINDER/PISTON/CONNECTING ROD SET
LAUFBUCHSE/KOLBEN/PLEUEL SET
ENS. PISTON/CYLINDRE/BIELLE
シリンダーピス トンコンロッ ドセッ ト
15142
1
PISTON PIN/RETAINER SET
KOLBENSTIFT/HALTER SET
JEU AXE DE PISTON/CLIPS
ピス トンピン/リテーナーセッ ト
15143
1
CYLINDER HEAD WITH SCREWS
KUEHLKOPF MIT SCHRAUBEN
CULASSE AVEC VIS
シリンダーヘッ ド
15144
1
UNDER HEAD
BRENNRAUMEINSATZ
SOUS-CULASSE
アンダーヘッ ド
41
87121
2
mm
Z423
15130
15127
15152
15128
1662
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
15150
1
CRANKCASE (T3.0)
KURBELWELLENGEHAEUSE (T3.0)
CARTER (T3.0)
クランクケース (T3.0)
15151
1
CRANKSHAFT (STANDARD SHAFT/T3.0)
KURBELWELLE (STD-WELLE/T3.0)
VILEBREQUIN (TYPE STANDARD/T3.0)
クランクシャフ ト (ノーマルシャフ ト/T3.0)
15152
1
STARTING SHAFT (T3.0)
WELLE FUER SEILZUGSTARTER (T3.0)
ARBRE LANCEUR (T3.0)
スターターシャフ ト (T3.0)
15162
1
COMPOSITE ROTARY CARBURETOR COMPLETE (F-2/5.5mm)
Kunststoff Rotor Vergaser Komplett (F2/5.5mm) Composite
Carburateur rotatif complet (F2/5.5mm)
コンポジッ トロータリーキャブレターセッ ト (F2/5.5mm）
15170
1
THROTTLE ARM AND NUT SET
VERGASERHEBELSATZ
LEVIER COMMANDE CARBURATEUR
スロッ トルアームナッ トセッ ト
15172
1
MAIN NEEDLE VALVE HOLDER
HAUPTDUESENNADEL HALTER
SUPPORT DE POINTEAU PRINCIPAL
メインニードルホルダー
15174
1
MAIN NEEDLE/FUEL INTAKE SET
HAUPTDUESENNADELSATZ
ENSEMBLE POINTEAU PRINCIPAL/ADMISSION CARBURANT
メインニードルセッ ト
15176
1
ROTARY CARBURETOR MAIN BODY (TYPE F-2/6.5mm)
GEHAEUSE ROTOR VERGASER (F2 Serie/6.5mm)
Carter de carburateur rotatif (Type F2/6.5mm)
ロータリーキャブレター本体 (タイプF2/6.5mm）
15177
1
ROTARY VALVE (6.5mm)
ROTOR VERGASER EINSATZ (6.5mm)
TIROIR (6.5mm)
ロータリーバルブ (6.5mm)
Z420
12
AP HEAD SCREW M2.6x6mm
INBUSSCHRAUBE M2.6x6 schwarz
VIS TETE CYLINDRIQUE M2.6x6mm
キャ ップネジ M2.6x6mm
Z423
12
AP HEAD SCREW M2.6x12mm
INBUSSCHRAUBE M2.6x12 schwarz
VIS TETE CYLINDRIQUE M2.6x12mm
キャ ップネジ M2.6x12mm
2
mm
Z422
15126
Z420
2
mm
15133
15133
Note Direction
Richtung beachten
Noter la direction
向きに注意
