2 Paramétrages

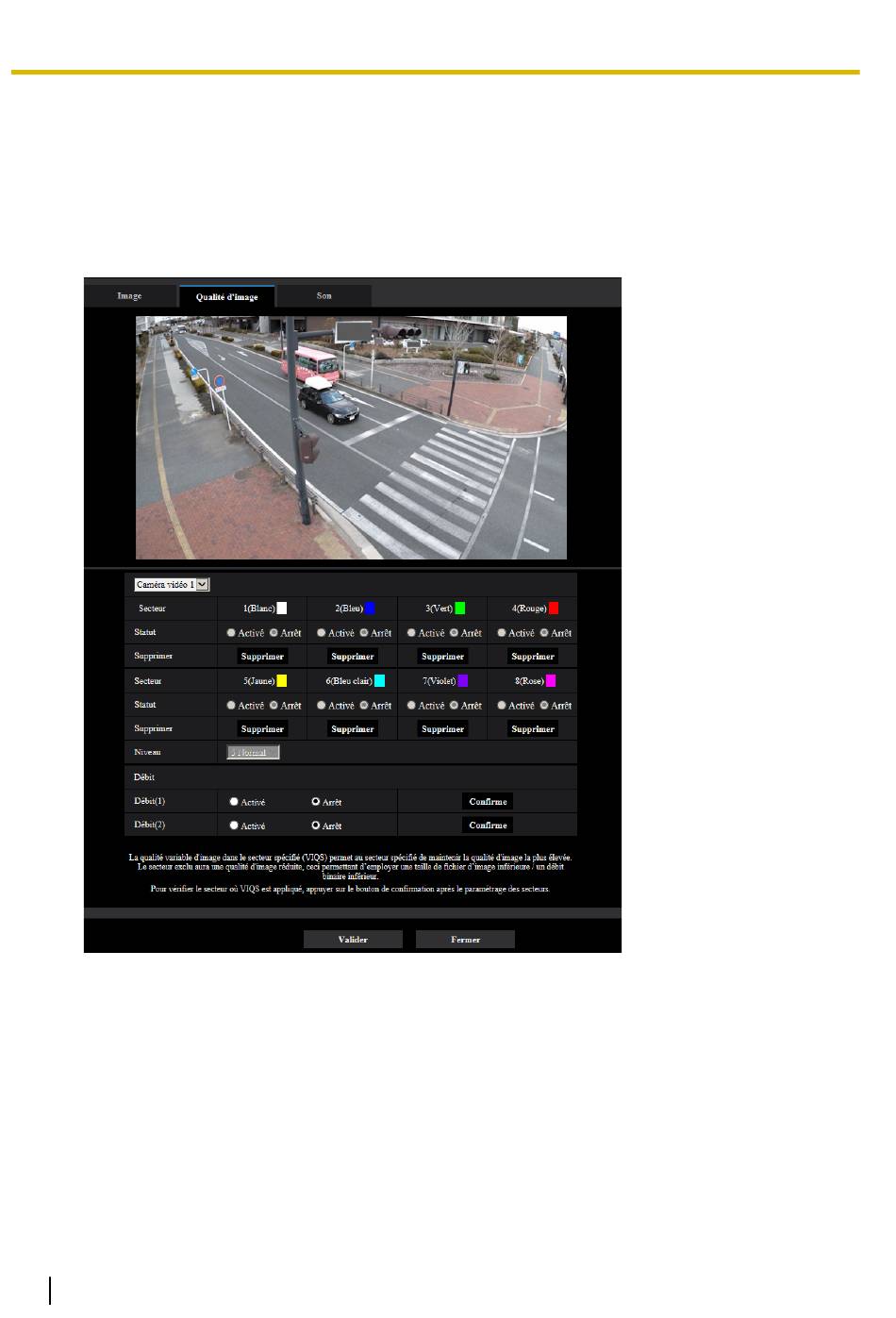

2.5.4.5 Configurer le secteur VIQS
Le secteur VIQS est spécifié en suivant les étapes ci-dessous.
1.
Tirer avec la souris sur l'écran pour spécifier le secteur (jusqu'à 8 secteurs).
→
Le secteur spécifié deviendra le secteur "1(Blanc)" et l'encadrement sera affiché.
Les secteurs sont paramétrés dans l'ordre de numéro de secteur à partir du numéro 1. La couleur
placée à côté du numéro de secteur indique la couleur de l'encadrement correspondant.
2.
Configurer le niveau de différence dans la qualité d'image entre les secteurs spécifiés et les secteurs non
spécifiés. Plus le niveau de différence est élevé, plus la qualité des images du secteur non spécifié est
réduite. Ceci permet de modérer la taille des données d'image.
3.
Sélectionner Activé/Arrêt pour activer ou désactiver une image distribuée de "Débit(1)" ou de "Débit(2)".
4.
Cliquer le bouton [Valider].
→
Cet appareil est mis à jour avec le contenu du paramétrage. Cliquer le bouton [Supprimer]
correspondant au secteur à supprimer.
5.
Cliquer le bouton [Confirme].
→
L'image ("Débit(1)" ou "Débit(2)") pour laquelle le bouton [Confirme] a été pressé est affichée. Quand
une fenêtre est nouvellement ouverte et qu'environ 3 secondes se sont écoulées, le débit binaire
actuellement délivré peut être confirmé avec VIQS configuré.
112
Manuel d'utilisation
