3 - DESCRIPTION DU MATÉRIEL
3.10 - Câblage RS-485 (meilleures pratiques)
Pour les ports RS-485, un des câbles suivants peut être utilisé :
■ deux fils à paire torsadée + un blindage (RECOMMANDÉ)
■ trois fils + et un blindage
À noter que le « + » et le « - » désignent les signaux de
communication provenant de la même paire torsadée.
La masse du signal peut être un fil unique ou une paire torsadée, à
raccorder à la broche « C » du connecteur J10 (Modbus RTU) ou du
connecteur J7 (CCN). Ce fil est nécessaire afin que tous les nœuds
sur le bus partagent une connexion de terre de référence commune.
En cas d'utilisation d'un blindage, le câble blindé doit faire l'objet
d'une terminaison appropriée et être raccordé le plus près possible
UNIQUEMENT D'UNE EXTRÉMITÉ à la broche SHD du
connecteur (régulateurs 7 pouces).
3.10.1 - Câblage RS-485 : régulateur 7"

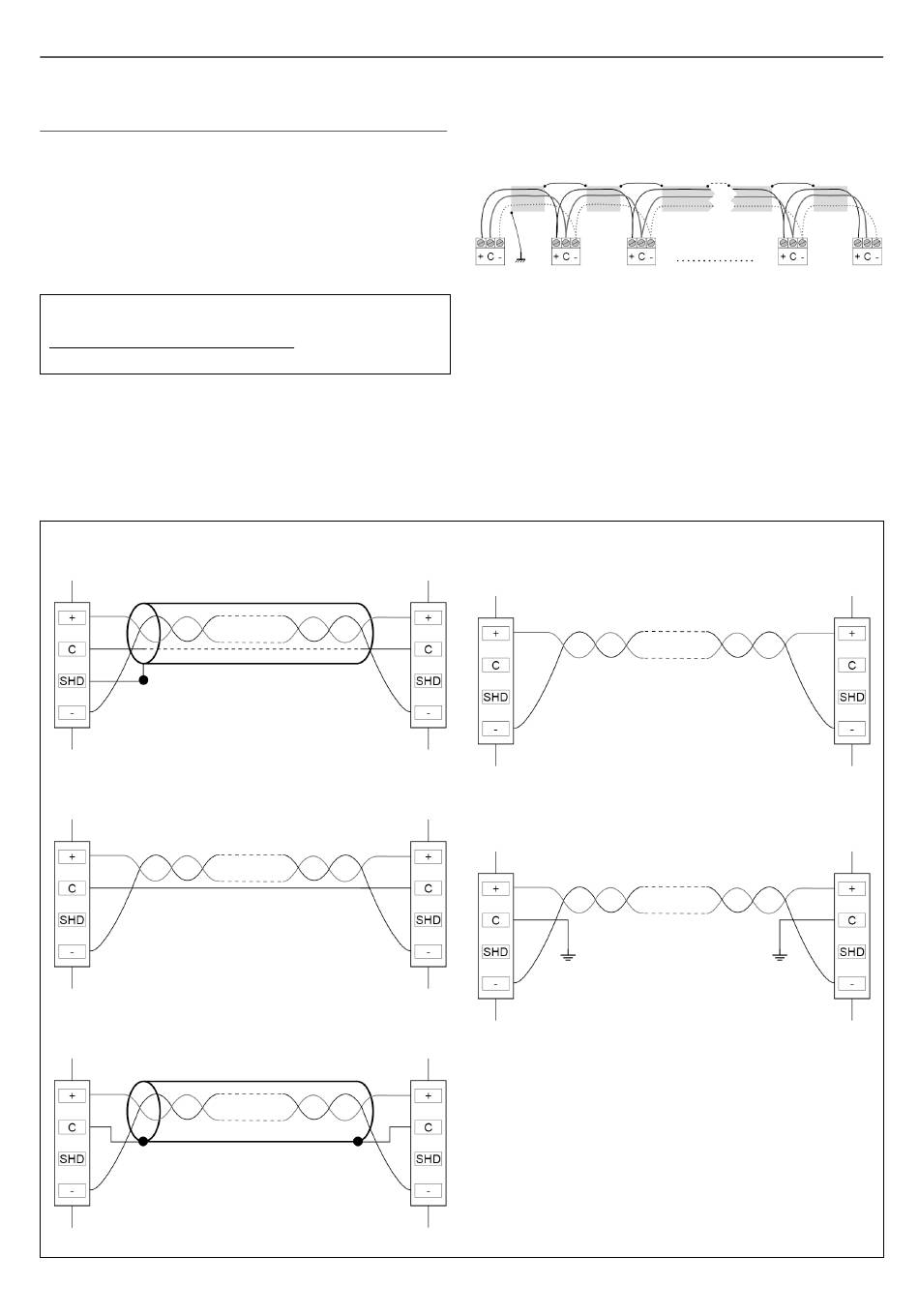

Les schémas suivants présentent des modèles de câblage RS-485
pour les régulateurs 7".
Le premier schéma de câblage constitue la meilleure option
(RECOMMANDÉ), mais le deuxième ou le troisième câblages
peuvent aussi être utilisés.
Schéma de câblage RS-485 n
Schéma de câblage RS-485 n
Schéma de câblage RS-485 n
1 (RECOMMANDÉ)
o
2 (CORRECT)
o
3 (CORRECT)
o
3.10.2 - RS-485 : configuration en guirlande
L'illustration suivante présente un câble à 4 fils appropriée avec
un blindage dans une configuration en guirlande.
B C
D
Légende
B
Blindage
C
Continuité du blindage
D
Raccordement du blindage à la terre en un point unique
Résistance de fin de ligne : La terminaison est nécessaire
uniquement en cas d'utilisation d'un bus à très haut débit sur de
longues distances.
Le débit du bus et la distance du câble déterminent la terminaison
nécessaire. Elle vise à équilibrer le bus, afin de limiter au maximum
la réflexion potentielle induite par des signaux rapides et
l'inductance du câblage.
À un débit de 9600 bauds, la terminaison aura peu d'incidence
voire aucune sur le bus.
Schéma de câblage RS-485 n
ne pas utiliser !)
Schéma de câblage RS-485 n
(INCORRECT- ne pas utiliser !)
4 (INCORRECT-
o
o
5
11
