1 Lieferumfang

1.1 Installationsset

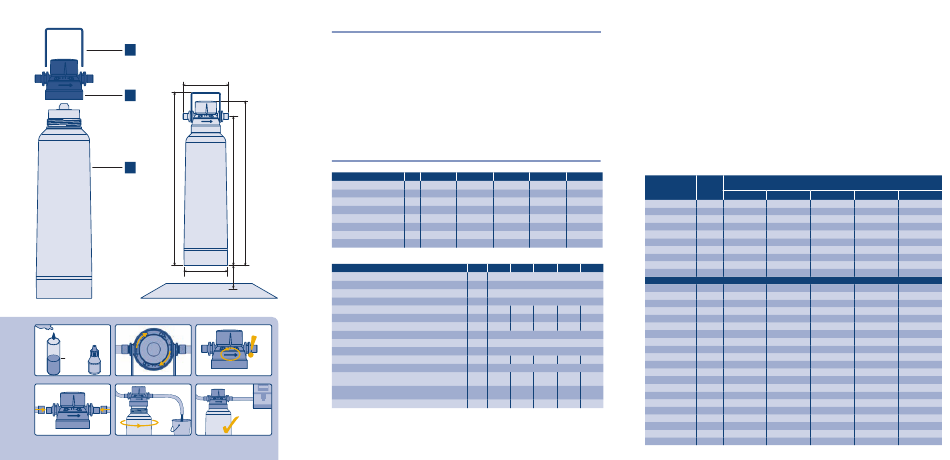

Das Installationsset bestmax Premium besteht aus folgenden Teilen (siehe Abb. 1):
Filterkopf (1) mit Innengewinde zur Aufnahme der Filterkerze (3), passend für alle Filterkerzen-
größen mit Einbauplakette. Im Filterkopf sind ein Aquastop und ein Rückflußverhinderer
integriert.
Halterung (2) zur Befestigung der Filterkerze bestmax Premium.
Filterkerze bestmax Premium in den Größen S, V, M, XL und 2XL (3) mit Hygienekappe und
Außengewinde zum Einschrauben in den Filterkopf (1)
Einbau-und Bedienungsanleitung
Alle Bauteile sind aus hygienischen Gründen in Schutzfolie verpackt
1.2

Ersatzfilterkerze

Die Ersatzfilterpackung enthält die Ersatzfilterkerze mit Hygienekappe (3) in Schutzfolie verpackt
und die Einbau- und Bedienungsanleitung.

2 Technische Daten

2.1

Dimensionen und Massen

bestmax Premium Type
A
C Gesamthöhe ohne Bügel (A) mm
Gesamthöhe mit Bügel (B) mm
Anschlusshöhe (C) mm
Abstand zum Boden (D) mm
Einbaulänge (E) mm
Filterkerzen Ø (F) mm
Masse Filterkerze, trocken ca. kg
Masse Filterkerze, naß ca. kg
2.2

Betriebsbedingungen

bestmax Premium Type
D
Anschlussgewinde (Zulauf/Ablauf)
Nenndurchfluss
Arbeitsdruckbereich
Zulaufwasserdruck
Druckverlust bei 30 L/h ¹
Druckverlust bei 60 L/h ¹
Druckverlust bei 180 L/h ¹
Wassertemperatur, min.–max.
Umgebungstemperatur, min.–max.
Umgebungstemperatur bei Lagerung/Transport, min.–max.
Bettvolumen
Betriebslage
Typische Kapazität bei 14 d°GH bei Heißgetränkebereitern
mit Dampferzeugung ²
Typische Kapazität bei 14 d°GH bei Heißgetränkebereiter
ohne Dampferzeugung max. Temperatur 95°C ²
Chlorreduktion gemäß Abschnitt 5.5.2 EN 14898:2006
¹ Bei Bypasseinstellung „2" und mit jeweils einem 1,5 m Schlauch DN8 am Zu- und Ablauf montiert.
² Die tatsächlichen Kapazitäten können im Betrieb höher oder niedriger als die in der Tabelle angegebenen Kapazitäten sein. Die Kapazitäten sind
abhängig von der Eingangswasserqualität, dem Durchfluss, dem Zulaufwasserdruck und der Strömungskontinuität. Die Gesamthärtereduktion wird
gemäß Abschnitt 5.5.5 EN 14898:2006 bei den angegebenen Kapazitäten erreicht.
S V M XL 2XL
350-360 410-420 465-475 492-502 570-580
385 445 500 527 600
306 366 421 448 520
65 65 65 65 65
125 125 125 125 125
88 110 130 147 185
0,9 2,1 2,4 3,8 7,5
1,5 3,2 4,2 6,0 11,0
S V M XL 2XL
3/8"
L/h 60
bar 2 – 8
bar > 1,2
bar 0,10 0,10 0,05 0,10 0,20
bar 0,15 0,15 0,15 0,15 0,30
bar 0,60 0,50 0,40 0,50 0,60
°C + 4 bis + 30
°C + 4 bis + 40
°C - 20 bis + 40
L 0,70 1,50 2,00 3,10 6,50
horizontal oder vertikal
L 485 1.165 1.750 2.785 4.535
L 580 1.400 2.100 3.340 5.410
Klasse 1 1 1 1 1
Table 2:
DE Typische Filterkapazität und Bypasseinstellung bei Einsatz der Filterkerze vor Heißgetränkebereitern (Vending-
geräte) ohne Dampferzeugung (max. Temperatur 95°C):
GB Typical filter capacity and bypass setting when using the filter cartridge upstream of hot drink
machines (vending machines) without steam generation (max. temperature 95°C):
FR
Valeurs types de la capacité du filtre et du réglage du bypass en cas de montage de la cartouche en amont
de distributeurs de boissons chaudes (distributeurs automatiques) sans générateur de vapeur (température
max. de 95°C):
IT Capacità filtrante tipica e regolazione bypass nell'utilizzo della cartuccia filtrante negli apparecchi per la pre-
parazione di bevande calde (distributori automatici) senza generazione di vapore (temperatura max 95°C):
NL
Typische filtercapaciteit en bypassinstelling bij gebruik van de filterpatroon vóór warmedrankenautomaten
(vendingmachines) zonder stoomproductie (max. temperatuur 95°C):
DK Typisk filterkapacitet og bypassindstilling ved brug af filterpatron foran automater til varme drikke (automat)
uden damp (maks. temperatur 95°C):
ES
Capacidad típica de filtración y ajustes de bypass en la instalación de la bujía filtrante en aparatos de prepa-
ración de bebidas calientes (máquinas expendedoras) sin generación de vapor (temperatura máxima 95°C):
PT Capacidade normal do filtro e ajuste do bypass quando o elemento filtrante é utilizado em máquinas de
bebidas quentes (aparelhos Vending) que não geram vapor. (temperatura máx. 95°C):
Total Hardness Bypass Filter capacity in litres
in °d setting
S V
4 3 2250 5400
5 3 1800 4320
6 3 1500 3600
7 3 1285 3085
8 3 1125 2700
9 3 1000 2400
10 3 900 2160
11 3 740 1780
12 3 680 1630
13 3 625 1505
14 3 580 1400
15 3 540 1305
16 3 455 1100
17 3 430 1035
18 3 405 975
19 3 385 925
20 3 365 880
21 3 345 835
22 3 330 800
23 3 315 765
24 3 305 730
25 3 290 700
26 2 205 500
27 2 200 480
28 2 190 465
29 2 185 450
30 2 180 435
31 2 175 420
32 2 170 405
33 2 165 395
34 2 160 380
35 2 155 370
M XL 2XL
8100 12900 21000
6480 10320 16800
5400 8600 14000
4625 7370 12000
4050 6450 10500
3600 5730 9330
3240 5160 8400
2670 4255 6925
2450 3900 6350
2260 3600 5860
2100 3340 5440
1960 3120 5080
1650 2625 4275
1550 2470 4025
1465 2335 3800
1385 2210 3600
1320 2100 3420
1255 2000 3260
1200 1910 3110
1145 1825 2975
1100 1750 2850
1055 1680 2735
750 1440 1950
720 1385 1875
695 1335 1810
670 1290 1745
650 1245 1690
630 1205 1635
610 1170 1580
590 1130 1535
575 1100 1490
555 1070 1445
