1 Introduction

Le module optionnel Ethernet permet de connecter l'instrument
aux réseaux informatiques pour un contrôle et un accès aux
données à distance. Le module contient un serveur Web intégré
permettant d'afficher à distance les données et le statut de
l'instrument à l'aide du navigateur Web d'un PC. Le serveur
Web prend en charge jusqu'à huit connexions indépendantes.

1.1 Communications Ethernet

Ethernet est une forme de communication électronique qui a été
adoptée comme norme de réseau internationale. Sur un serveur
Ethernet, chaque système agit indépendamment des autres
stations du réseau, qui ne possède pas de contrôleur central.
Un grand nombre de médias peuvent être utilisés pour les
interconnexions Ethernet (par exemple : les câbles coaxiaux, les
câbles torsadés non blindés ou la transmission par air). Le
module Ethernet utilisé dans l'enregistreur prend en charge une
norme appelée 10BaseT utilisant un câble torsadé non blindé
(UTP) pour connecter les nœuds. Le câble UTP est composé de
quatre fils torsadés pour ne former qu'un seul câble.
Les signaux Ethernet sont transmis en série, bit par bit, sur un
canal de signal partagé entre toutes les stations reliées au
réseau. Lorsqu'une station a des données à transmettre, elle
attend que le canal soit disponible puis transmet ses données
sous forme de trame Ethernet ou de paquet. Après chaque
transmission de trame, toutes les stations (sans priorité) doivent
attendre que le canal se libre avant d'envoyer la trame suivante.
Ceci assure qu'aucune station ne bloque le système en passant
avant les autres.
L'accès au canal du réseau est déterminé par le mécanisme de
'contrôle d'accès au support' (Medium Access Control – MAC),
intégré à l'interface de chaque station. Ce mécanisme est basé
sur le système d'accès multiple avec détection de porteuse et
détection de collisions (CSMA/CD).
Chaque trame Ethernet contient les adresses de source et de
destination de la trame, un champ de données de taille variable
et un champ de contrôle d'erreur contrôlant l'intégrité du
contenu de la trame pour assurer qu'il a bien été livré intact. Les
champs d'adresse, appelés adresses physiques ou MAC, ont
une longueur de 48 bits. Chaque station du réseau possède une
adresse MAC unique pré-affectée programmée dans la carte
Option Ethernet.
1.2 Protocoles de niveau supérieur
Les données peuvent être transmises sur un réseau Ethernet en
utilisant des protocoles de niveau supérieur qui recouvrent
l'infrastructure Ethernet. Les paquets du protocole de niveau
supérieur sont contenus dans le champ de données des
paquets Ethernet. L'enregistreur utilise un protocole appelé
TCP/IP (Transmission Control Protocol/Internet Protocol –
Protocole de contrôle de transmission/Protocole Internet), la
norme internationale qui a été utilisée pour créer Internet.
Le Protocole Internet (IP) dirige les paquets d'information vers
leurs périphériques de destination. Le routage est effectué en
utilisant une adresse IP intégrée à l'en-tête attaché à chaque
paquet. L'adresse IP est un nombre de 32 bits divisé en quatre
sections (appelées octets), présentées en tant que valeurs
décimales. Voici un exemple typique : 192.168.1.1.
Le protocole de contrôle de transmission (TCP) établit une
connexion entre les deux périphériques avant l'envoi de toute
donnée. Ceci permet de confirmer la réception de tous les
paquets transmis, afin que tous les paquets perdus puissent
être transmis de nouveau.
2
Les autres protocoles fonctionnant au mme niveau sont : le
protocole de résolution d'adresses (Address Resolution
Protocol – ARP) et le protocole des messages de commande
Internet (Internet Control Message Protocol – ICMP).
Au-dessus des couches TCP et IP, un certain nombre de
protocoles d'application réalisent toute une variété de tâches.
Par exemple : le protocole de transfert de fichiers (FTP) et le
protocole de transfert de fichiers hypertextes (HTTP).
Ces couches s'assemblent pour fournir un système complet de
transfert des données.
Protocole de
Protocoles
transfert des
d'application
fichiers (FTP)
Protocole de contrôle de transmission (TCP)
Protocoles
de réseaux
Protocole
de bas
Internet (IP)
niveau
Lien
Supports
physiques

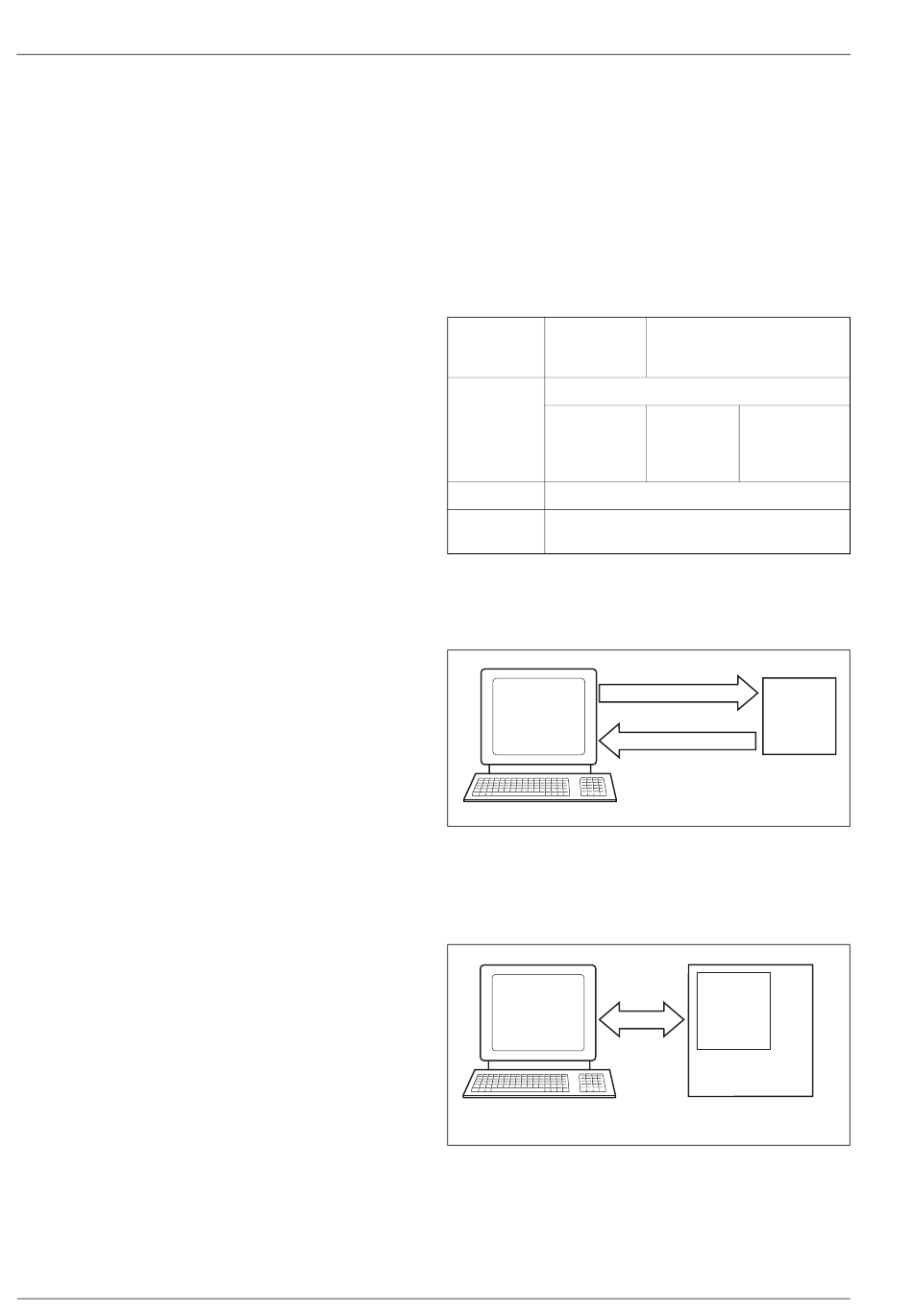

Tableau 1.1 Couches de protocole
FTP fournit un mécanisme fiable de transfert des fichiers entre
un client et un serveur – voir Fig. 1.1.
Requête de transfert de fichiers
Client
FTP
Informations sur le fichier
Fig. 1.1 Transfert FTP typique
HTTP permet le transfert des fichiers hypertextes tels que les
pages Web. Il permet aux navigateurs Web d'accéder aux
pages d'un serveur Web – voir Fig. 1.2.
Navigateur
Web
PC hôte
Fig. 1.2 Transfert FTP typique
1 Introduction
Protocole de transfert des fichiers
hypertextes (HTTP)
Protocole de Protocole des
résolution messages de
d'adresse commande
(ARP) Internet (ICMP)
Ethernet
Câble torsadé
Serveur
FTP
Serveur
Web
HTTP
intégré
Périphérique à connexion Web
