Guide d'Installation Rapide
(GIR)
N°DO10562-AA

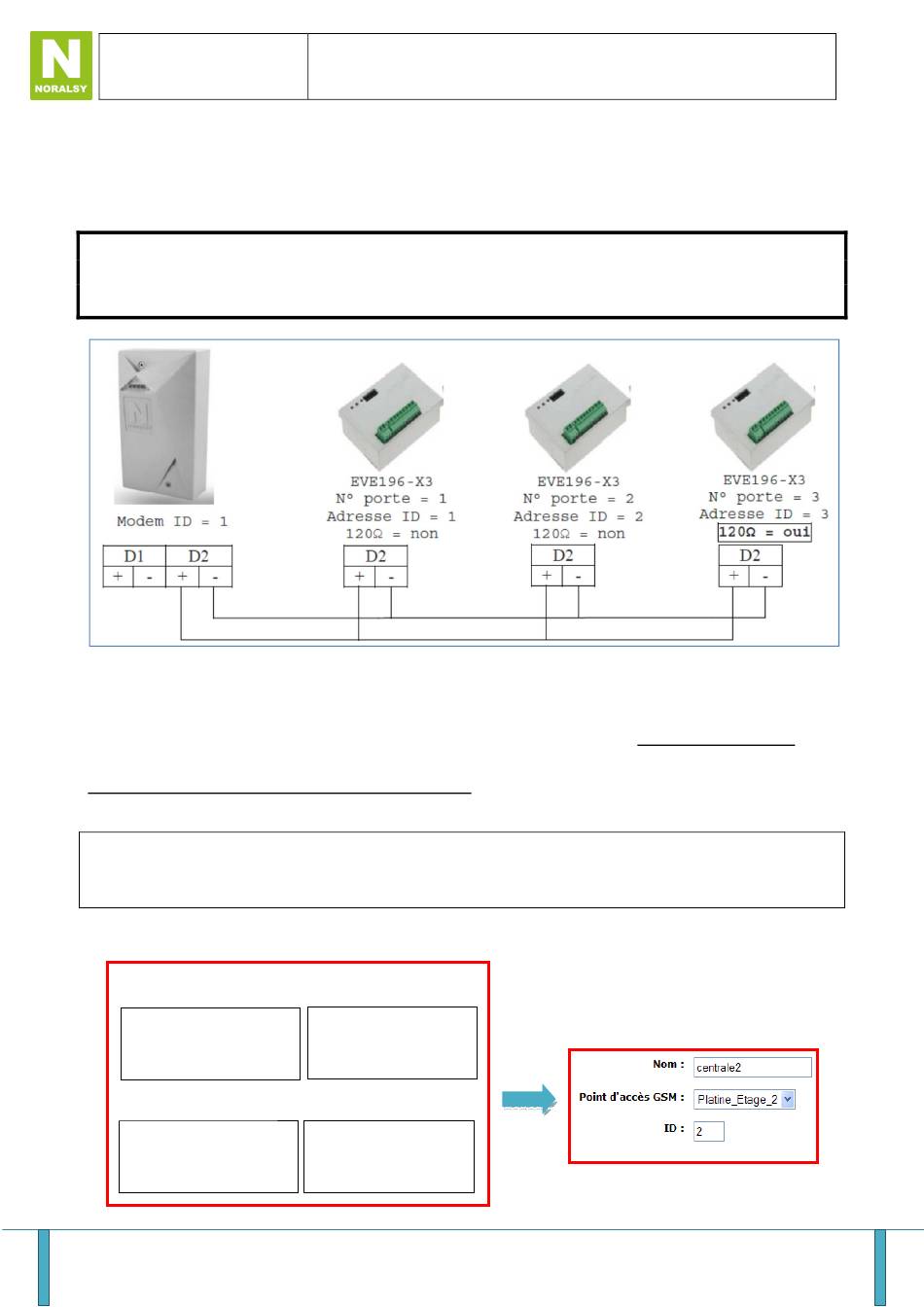

4 Raccordement avec centrales VIGIK
Le raccordement des centrales Vigik EVE196-X3 s'effectue sur le bus RS485-2.
Vous pouvez raccorder jusqu'à 4 centrales par modem IGSMDATA4.
Vous pouvez raccorder jusqu'à 16 centrales par modem IGSMDATA32
La centrale EVE196-X3 se raccorde sur le bus RS485-2.
Le modem se positionne en début de bus RS485-2.
Vous devez fermer la résistance de terminaison du bus RS485 du dernier équipement.
La résistance de terminaison de 120 ohms (pour la centrale en terminaison de bus) se configure par un
cavalier sur la centrale.
Une fois les centrales raccordées et alimentées, vous devez ensuite configurer, de manière identique, les
paramètres "N° DE PORTE" et "ADRESSE" avec le terminal TELU-B.
Chaque centrale doit avoir une adresse (ID) spécifique.
Vous devez paramétrer à la TELU-B le N° de porte et l'ADRESSE avec la même valeur de N° de porte
paramétrée par la suite dans Baticonnect.com (Guide de Programmation Rapide modem IGSMDATA4/32
et PORTAPHONE TPVISIO).
Vue TELU-B
Numéro de Porte
ATTRIBUER
VOTRE
NUMERO DE PORTE
ò
Adresse de centrale
CONFIGURER
L'ADRESSE DE CETTE
CENTRALE
ñò
Guide d'installation rapide pour Modem IGSMDATA4/32
MODEM IGSMDATA4/32
Gestion temps réel d'équipements par www.baticonnect.com
NUM DE LA PORTE:
P1
002
COR: TOUCHE ESC
CFG ADR CENTRALE
ADRESSE ACTUELLE
002
OK ?
Vue Baticonnect
Page 9
