Câblage de matériel cluster
Cette section offre des informations sur le câblage de matériel de cluster.
Informations de câblage de souris, clavier et moniteur
Lors de l'installation d'une configuration de cluster dans un rack, vous devez inclure une boîte de commutation pour
connecter la souris, le clavier et le moniteur aux nœuds. Reportez-vous à la documentation fournie avec votre rack qui
vous explique le câblage des connexions de chaque nœud à la boîte de commutation.
Informations de câblage des sources d'alimentation
Consultez la documentation de chaque composant du cluster pour vous assurer que les spécifications relatives à
l'alimentation sont respectées.
Respectez les consignes suivantes pour protéger le cluster contre les défaillances résultant de coupures de courant :
• Sur les nœuds de cluster et baies de stockage comprenant plusieurs modules d'alimentation, reliez chaque
module d'alimentation à un circuit de courant alternatif distinct.
• Utilisez des onduleurs.
• Dans certains environnements, utilisez des groupes électrogènes de secours et des sources d'alimentation
provenant de différentes sous-stations électriques.
Les figures suivantes illustrent les méthodes recommandées de câblage d'alimentation d'une solution cluster se
composant de deux systèmes Dell PowerEdge et d'une matrice de stockage. Pour faire en sorte qu'il y ait redondance,
les sources d'alimentation primaires de tous les composants sont regroupées en un ou deux circuits et les sources
d'alimentation redondantes sont regroupées pour former un circuit différent.

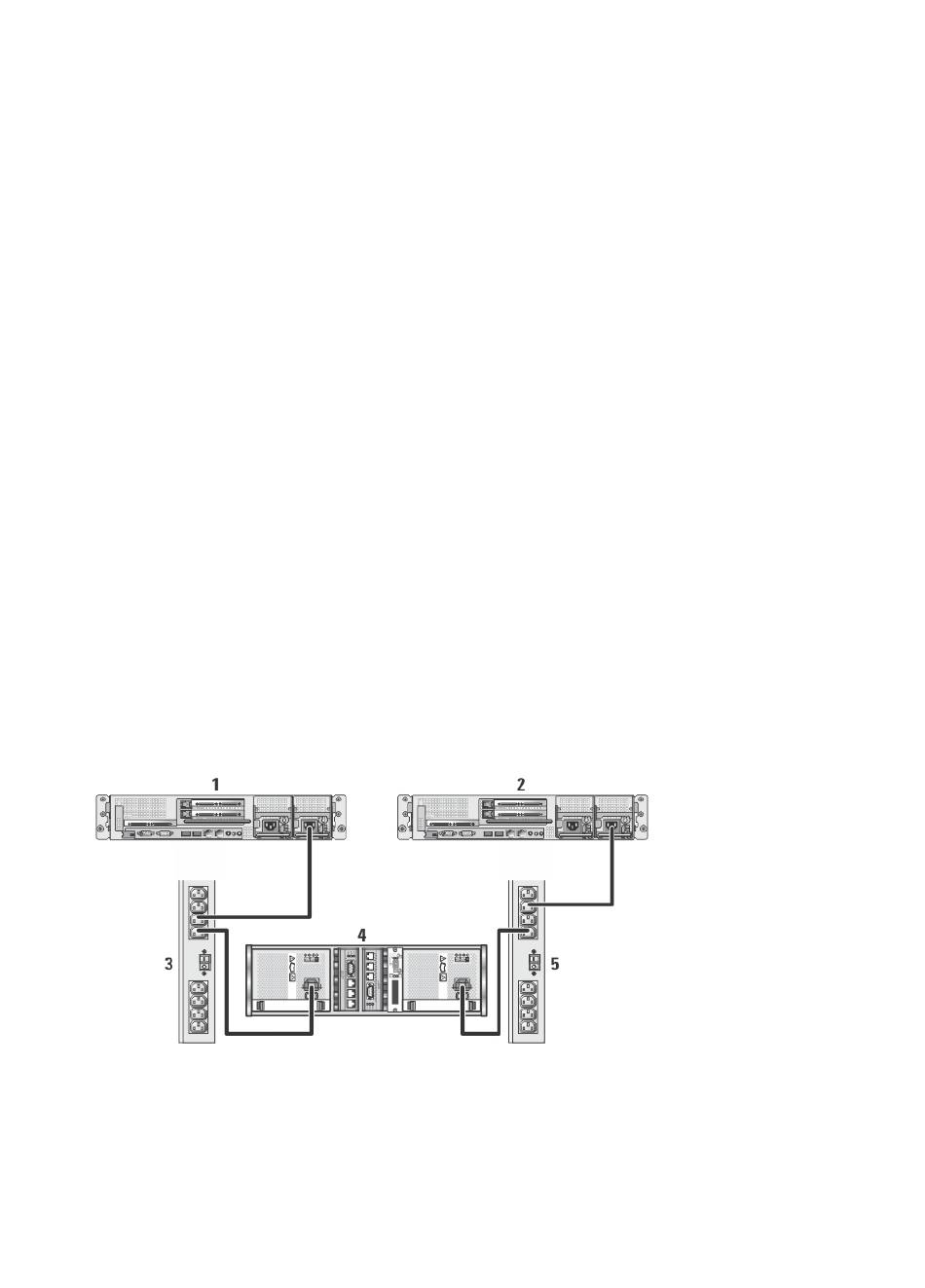

Figure 2. Exemple de câblage électrique - Systèmes PowerEdge équipés d'un seul bloc d'alimentation
1. nœud de cluster 1
2. nœud de cluster 2
3. blocs d'alimentation principaux sur une barrette d'alimentation secteur
