4 Installation mécanique
Appareils de base pour la plage de puissance de 15 ... 30 kW

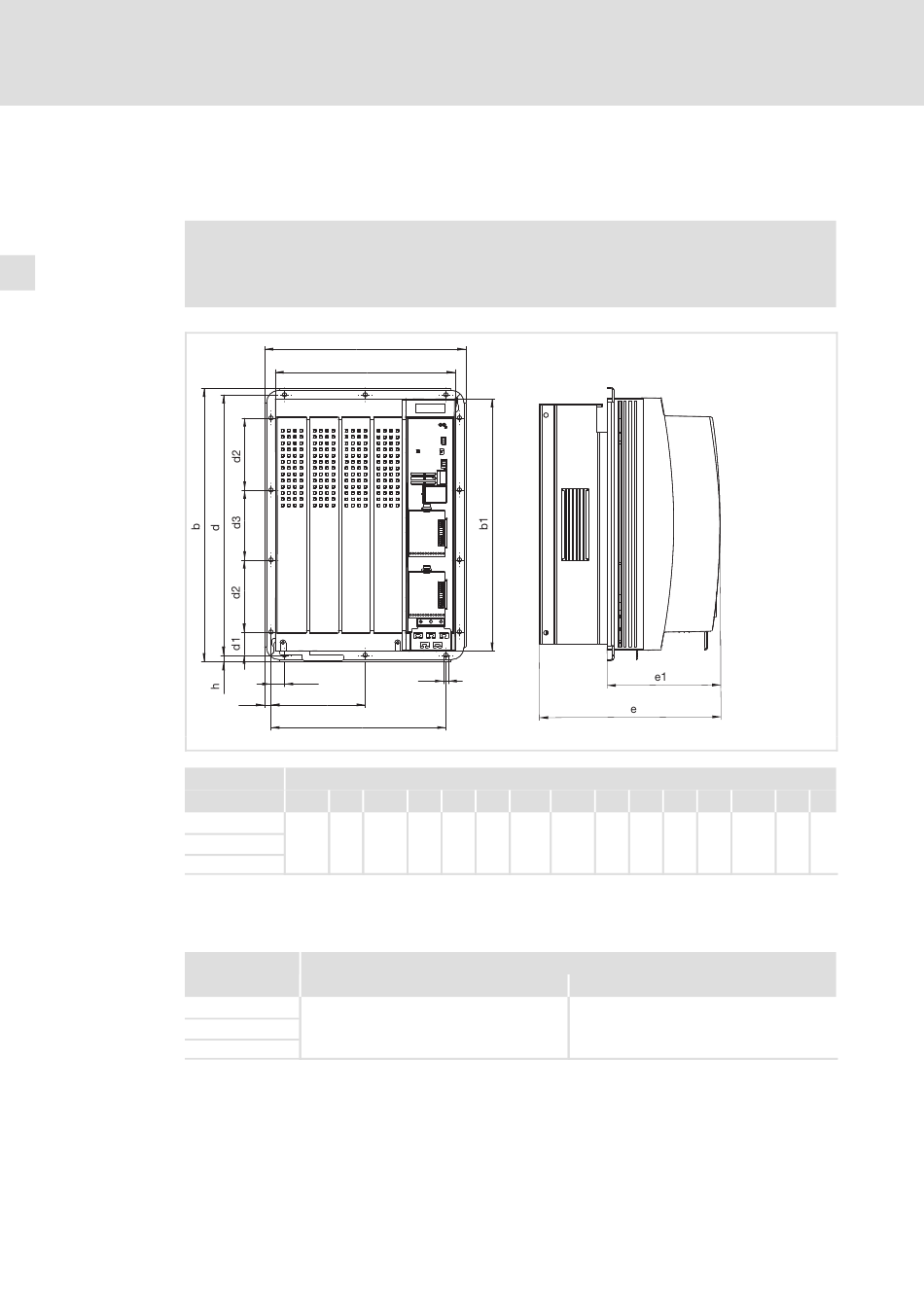

Montage avec séparation thermique (montage traversant)
4.2.2 Montage avec séparation thermique (montage traversant)
Pour cette variante de montage, le variateur de vitesse de type E82DV... est nécessaire.
)
Remarque importante !
Lire la documentation relative aux composants connectés en aval côté réseau
(self réseau, filtre) avant de procéder au montage du variateur.
h
8200 vector
E82DV153K4B
E82DV223K4B
E82DV303K4B
1)
Avec module de fonction enfiché : tenir compte de l'espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
Encoche dans l'armoire électrique
8200 vector
E82DV153K4B
E82DV223K4B
E82DV303K4B
214
a
a1
g
c1
c2
c3
a a1 b b1 c1
279.5 250 379.5 350 19
Largeur
236
l
Cotes [mm]
c2 c3 d d1 d2
131 243 361.5 32 100
Cotes [mm]
8200vec304
1) 1)
d3 e e1 g h
97 250 159.5 6 9
Hauteur
336
