9.
Ports USB 2.0 1,2, 3 et 4. Ces deux ports Universal Serial Bus (USB) 4-
broches sont dédiés à la connexion de périphériques USB 2.0
10. Port Microphone (rose). Ce port est dédié à un microphone
11.
Port sortie haut-parleurs latéraux (gris). Ce port est dédié à la connexion
de haut-parleurs latéraux en configuration audio 8 canaux.
Reportez-vous au tableau de configuration audio ci-dessous pour une
description de la fonction des ports audio en configuration 2,4, 6 ou 8 canaux.
Configuration audio 2-4-6-8 canaux
Port
Bleu clair
Jaune
Rose
Orange
Noir
Gris

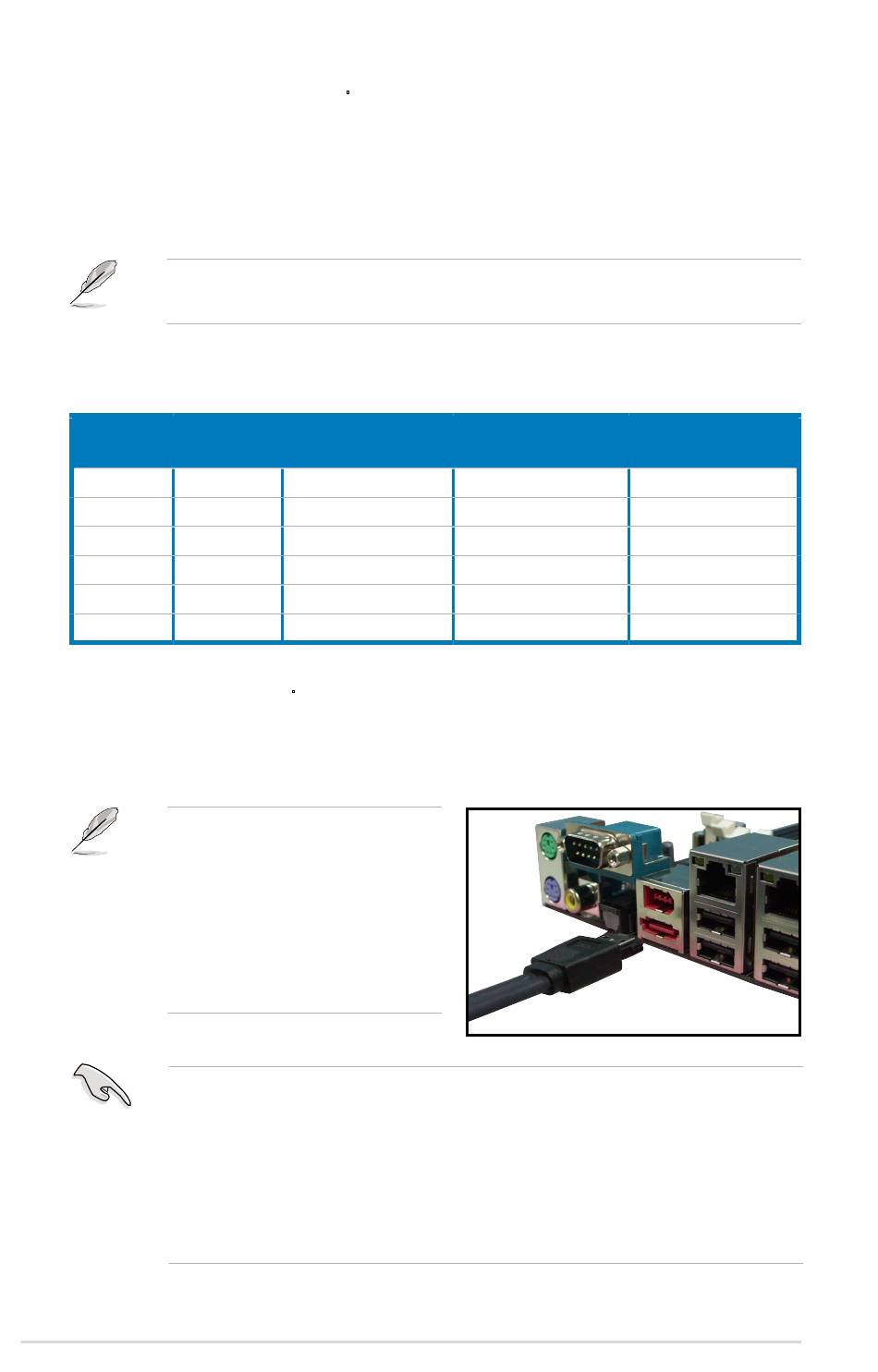

12. Port SATA externe. Ce port est destiné à la connexion d'un disque dur
Serial ATA externe. Pour configurer un ensemble RAID 0, RAID 1, ou JBOD,
installez un disque dur externe Serial ATA ainsi qu'un disque dur interne
Serial ATA sur le connecteur marqué SATA_RAID ou SATA_RAID1.
Le port SATA externe supporte
les périphériques Serial ATA
1.5 et 3Go/s. Les câbles plus
longs supportent des exigences
d'alimentation plus élevées pour
délivrer le signal jusqu'à 2 mètres
et autorisent la fonction hot-swap
étendue.
•
•
2-26
Casque
4 canaux
2 canaux
Line In
Line In
Line Out
Front Speaker Out
Mic In
Mic In
–
–
Rear Speaker Out
–
Avant de créer un ensemble RAID avec des disques durs Serial ATA,
assurez-vous que vous avez connecté le câble Serial ATA et installé les
disques durs Serial ATA; sinon, vous ne pourrez pas accéder à l'utilitaire
RAID JMicron ainsi que configurer la fonction SATA du BIOS.
Si vous souhaitez créer une configuration RAID à l'aide de ce connecteur,
réglez l'élément JMicron SATA Controller Mode u BIOS sur [RAID]. Voir
la section "4.4.5 Onboard Device Configuration" pour plus de détails.
6 canaux
Line In
Front Speaker Out
Mic In
–
Center/Subwoofer
Rear Speaker Out
–
Chapitre 2 : Informations sur le matériel
8 canaux
Line In
Front Speaker Out
Mic In
Center/Subwoofer
Rear Speaker Out
–
Side Speaker Out
