Les parties de l'antenne
L'antenne portable EMCOMM III est composée des éléments suivants, voir la plaque (2) : a.
Transformateur d'adaptation
Le transformateur d'adaptation fournit une adaptation d'impédance pour l'antenne portable EMCOMM III. Il est
fixé en permanence à l'enrouleur de ligne (b).
b. Enrouleur de ligne
L'enrouleur de ligne est utilisé pour stocker les fils de l'antenne et du contrepoids et permet un déploiement et
une récupération rapides de l'antenne portable EMCOMM III. Le transformateur d'adaptation (a) est fixé en
permanence à l'enrouleur de ligne. L'enrouleur de ligne est également utilisé comme support d'extrémité
pour l'antenne érigée.
c.
Connexion de l'antenne
La connexion de l'antenne est l'écrou à ailettes sur le côté gauche du transformateur d'adaptation (a) marqué
"A". Il est utilisé pour connecter le fil d'antenne (g) au transformateur d'adaptation.
d. Connexion du contrepoids
La connexion du contrepoids est l'autre écrou à ailettes sur le côté droit du transformateur d'adaptation. Il est
utilisé pour connecter le fil de contrepoids (m) au transformateur d'adaptation.
e. Prise UHF
La prise UHF, SO-239, est située sur la partie inférieure du transformateur d'adaptation.
EMCOMM III Portable – Manuel en français traduit par Passion Radio – Copyright 2021

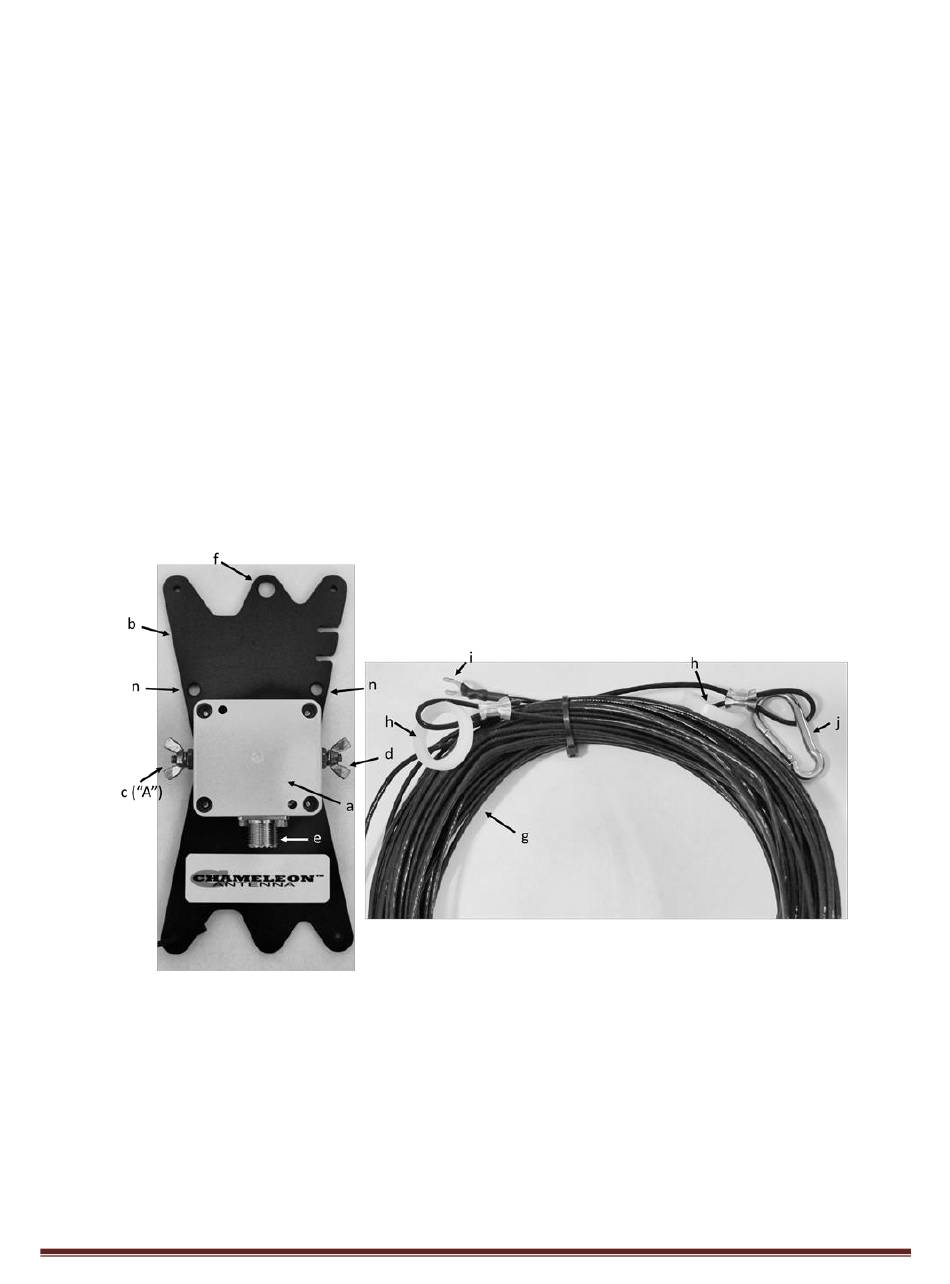

Planche 2. Composants clés d'EMCOMM III.
