Régulateur
1
2 2
3
file originale

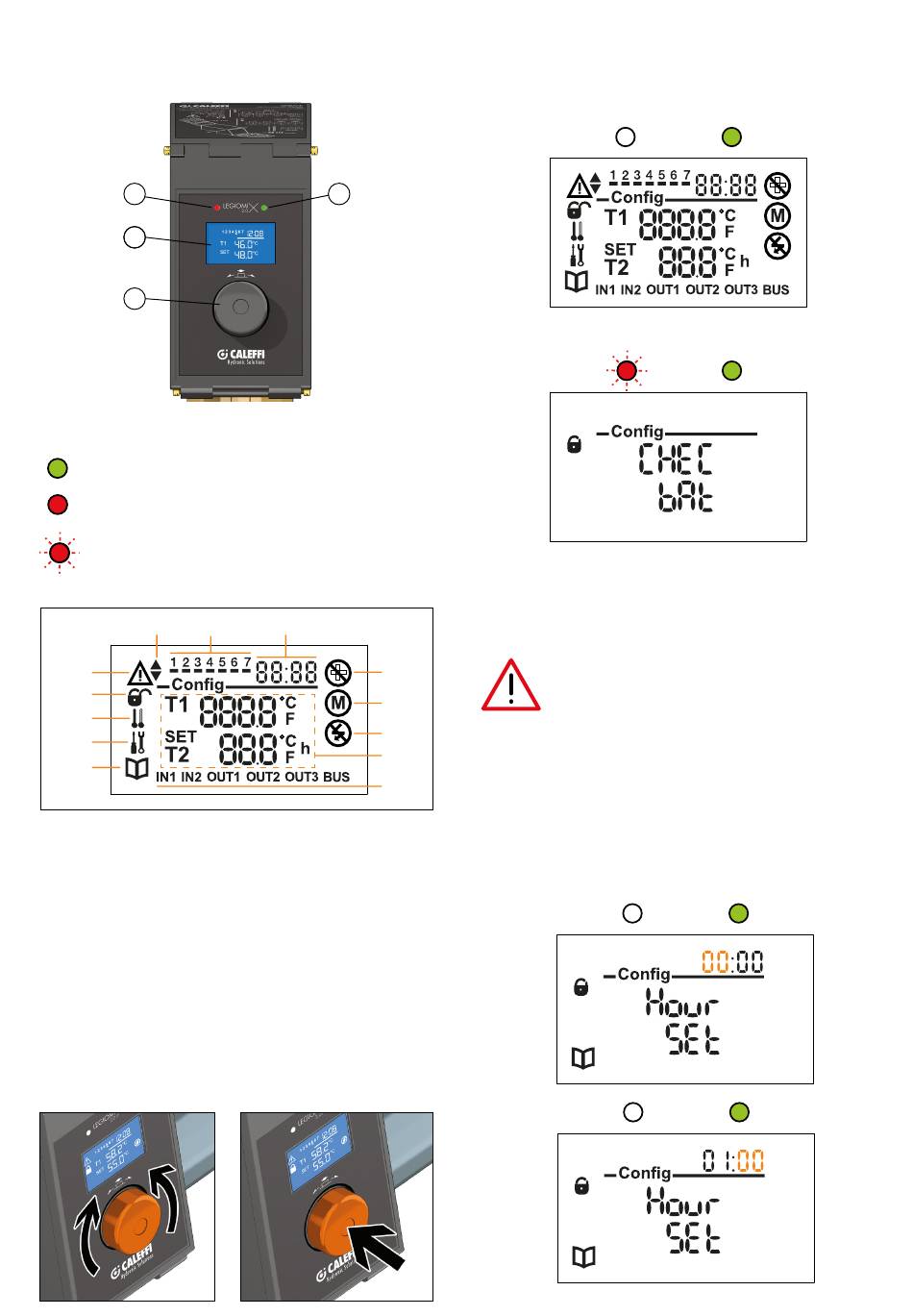

1) Signalisations à LED :
LED verte fixe : led de présence tension secteur
LED rouge fixe : désinfection en cours, étalonnage
et choc thermique en cours :
conditions de danger potentiel
LED rouge clignotante : alarme générique
2) Signalisation par afficheur à LED :
11 12
1
2
3
4
5
1) Signal d'alarme générique
2) Bloc "Menu installateur"
3) Temperature SET non atteinte
4) Maintenance
5) Manuel
6) Désinfection/choc thermique échoué
7) Moteur de vanne en cours de fonctionnement
1
8) Absence de tension secteur
9) Paramètres de fonctionnement
2
10) Sorties et entrées
1
11) Mouvement obturateur moteur 3
2
12) Jours de la semaine/phases horaires
4
13) Heure
3
5
4
3) Bouton de commande
Tourner le bouton, pour faire défiler les différents menus. Appuyer
5
dessus, permet de confirmer les valeurs choisies (dans un second
temps la pression sur le bouton permet d'accéder à différents modes
de travail. Voir page 9).
1
file originale
file originale
13
6
7
8
9
10
11 12 13
11 12 13
2
2
3
3
4
4
5
5
Affichage au démarrage
Au démarrage du dispositif, la LED verte s'allume et l'écran affiche
l'écran ci-dessous.
Environ 2 secondes plus tard, l'écran affiche la vérification batterie.
Tout d'abord, vérifier la présence de la batterie dans l'emplacement
prévu à cet effet. Pour effectuer cette vérification, il est nécessaire de
couper l'alimentation électrique du dispositif. Vérifier que la batterie soit
correctement insérée, remettre l'alimentation électrique et confirmer en
appuyant sur le bouton de commande, l'écran précédent s'affichera
de nouveau. La led rouge s'arrêtera de clignoter au démarrage suivant.
Attention : En cas de batterie non insérée, ou déchargée, le
dispositif fonctionnera mais n'assurera pas la sauvegarde
de l'heure en cas d'absence de tension secteur.
Il est nécessaire de consulter le paragraphe Alarmes du
présent manuel (pour une installation correcte de la batterie
consulter le "Manuel d'installation et mise en service",
fourni avec le dispositif).

Configuration date et heure

Après avoir installé la batterie, configurer la date et l'heure.
Tourner le bouton de commande pour faire varier les valeurs et appuyer
dessus pour confirmer la valeur.
- Régler l'heure en tournant le bouton de commande
- Appuyer dessus pour valider l'heure et passer au réglage des minutes
- Insérer les minutes en tournant le bouton de commande
- Appuyer dessus pour valider les minutes et passer au réglage du jour
