Inbetriebnahme
5.1
Betriebsarten
5.2
Inbetriebnahme Monitor
Bei Anschluss an die Akku-Stromversorgung blinkt die
gelbe LED-Kontrollampe A. Bei der Anwendung im
Akkubetrieb leuchtet die gelbe LED-Kontrollampe A
ständig.
Der Akku ist bei Lieferung mit dem TECHNO PACK™
Grundgerät verbunden.
Achtung:
Um ein unbeabsichtiges Lösen des Akkus
vom Grundgerät zu vermeiden müssen die
Spannbügel richtig arretiert und die Spann-
bügelsicherung eingerastet sein.
Nach Verbinden des TECHNO PACK™ Grund-
geräts mit dem Versorgungsnetz wird auch bei
angeschlossenem Akku automatisch auf Netz-
betrieb umgeschaltet. Wird bei Akkubetrieb die
Entladeschluss-Spannung erreicht, erscheint
auf dem LCD-Flachbildschirm in der Statuszei-
le als Warnung ein rotes Batterie-Symbol und
das System schaltet automatisch ab. Dadurch
wird eine schädliche Tiefentladung des Akkus
verhindert. Der Akku sollte danach unverzüg-
lich wieder aufgeladen werden (Kap. 12.3).
Entfernen des Akkus:
Spannbügelsicherung 7 eindrücken und die 4
Spannbügel 6 nach oben aufklappen (Fig.1).
Das TECHNO PACK™ Grundgerät an beiden Trage-
griffen I vom Akku abnehmen (Fig. 2).
Montieren des Akkus:
Das TECHNO PACK™ Grundgerät senkrecht über den
Akku halten und auf die Führungsstifte des Akkus
aufsetzen. Anschließend die vier Spannbügel 6 arretie-
ren und die Spannbügelsicherung 7 einrasten lassen.
5.2 Inbetriebnahme Monitor
Klappen Sie den LCD-Flachbildschirm 0 auf. Der opti-
male Betrachtungswinkel für den LCD-Flachbildschirm
ist senkrecht zur Oberfläche direkt von vorne 90°. An der
Friktionsverstellung 1 des LCD-Flachbildschirms lässt
sich der Widerstand so justieren, dass der Monitor im
gewünschten Betrachtungswinkel stehen bleibt (Fig. 3).
Der LCD-Flachbildschirm wird vom Grundgerät mit
Strom versorgt und muss vom Anwender nicht speziell
an- bzw. ausgeschaltet werden.

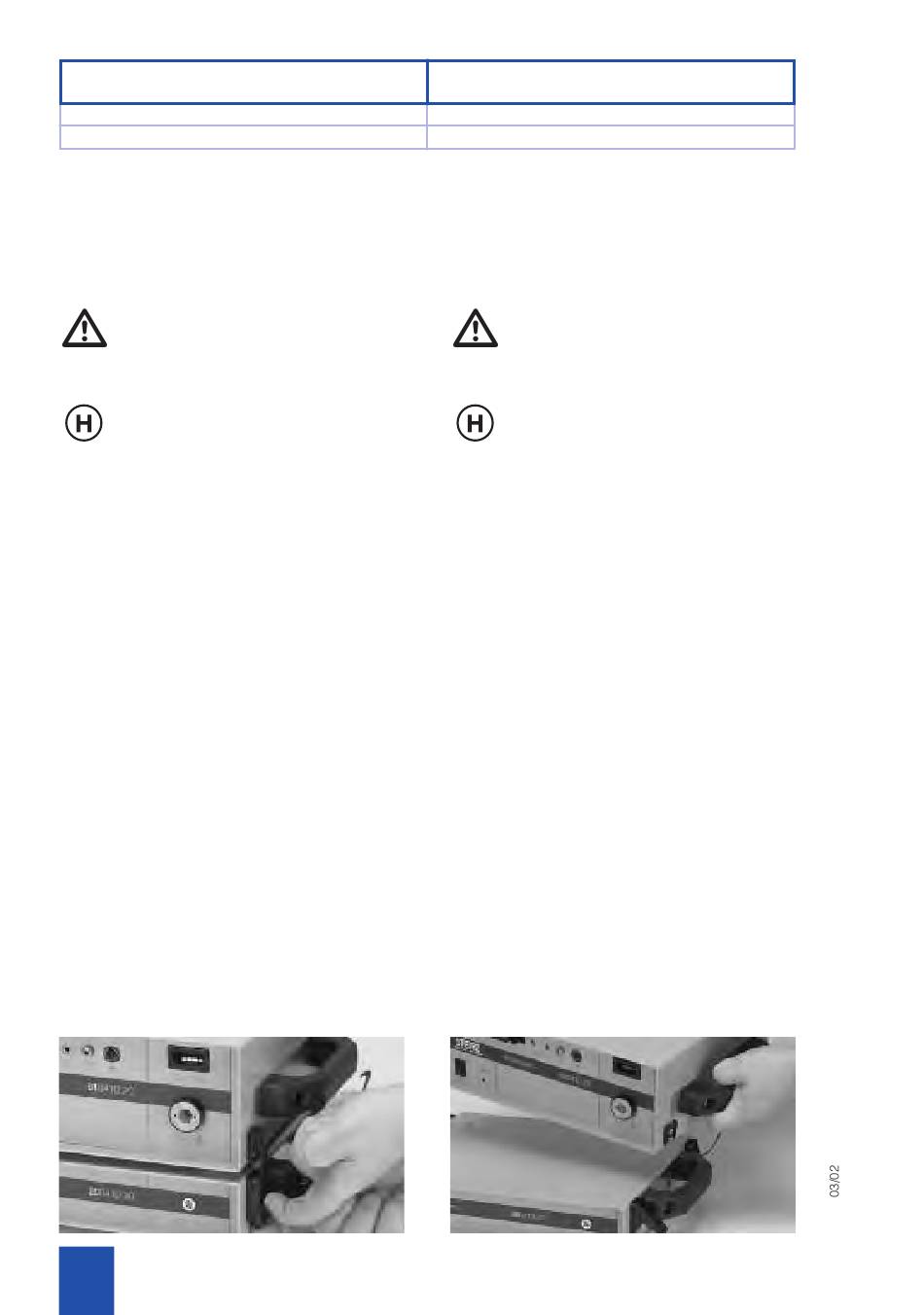

Fig. 1
26
5
Getting Started
5.1
Operating Modes
5.2
Monitor Setup
When connected to the battery power supply, the yel-
low LED indicator light A flashes. During battery ope-
ration, this yellow LED indicator light A remains conti-
nuously lit.
On delivery, the battery is connected to the TECHNO
PACK™ base unit.
Caution:
To prevent an unintentional disconnection of
the battery from the base unit, the clips must
be correctly secured, and the clip retainer
must be engaged.
After connecting the TECHNO PACK™ base
unit to the AC power supply, the operation is
automatically switched to AC operation, even
if the battery is connected. If, during battery
operation, the discharge end voltage is rea-
ched, a warning in the form of a red battery
symbol is shown on the LCD flat panel dis-
play, and the system automatically shuts
down. This prevents a harmful deep dischar-
ge of the battery. The battery then should be
immediately charged again (Chapter 12.3).
Battery Removal:
Press down clip retainer 7 and fold the 4 clips 6
upward (Fig. 1).
Lift the TECHNO PACK™ base unit at both carry hand-
les I off the battery (Fig. 2).
Battery Installation:
Hold the TECHNO PACK™ base unit vertically above
battery and place it on top the guide pins on the bat-
tery. Then engage the four clips 6 and snap in the
clip retainer 7.
5.2 Monitor Setup
Open up the LCD flat panel display 0. The best vie-
wing angle of the LCD flat panel display is directly
from the front, i.e. 90°, vertically to the surface. The
friction adjustment 1 of the LCD flat panel display
allows the resistance to be set so that the monitor
remains standing at the desired viewing angle (Fig. 3).
The LCD flat panel screen is supplied with power from
the base unit and need not be individually turned on or
off by the user.
