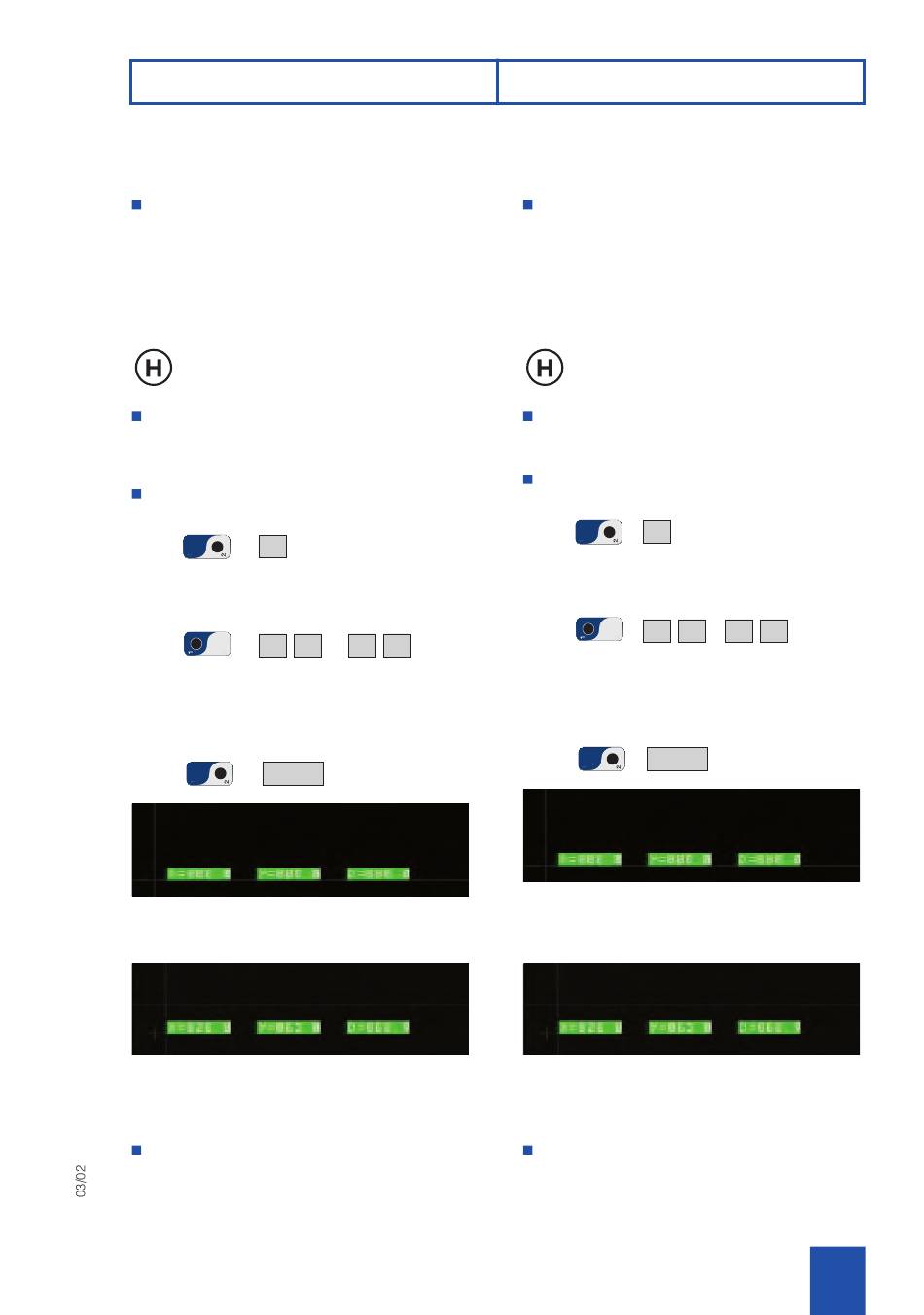

Mesures de références
Détermination des mesures (à commande par souris)
Le logiciel TECHNO PACK™ contient, à partir de la
version 3.1, la possibilité d'utiliser deux souris OSD
pour la mesure d'objets. Les objets à mesurer doivent
être déposés sur une surface place, formant un angle
de visée de 90°.
Pour utiliser cette option du logiciel, il faut raccorder
au préalable une souris ou un dispositif de pointage
équivalent au port d.
Ne procéder au raccordement d'un appareil
externe que lorsque l'unité est déconnectée !
Activer le curseur
Les curseurs sont en général désactivés au démarra-
ge du système et doivent être activés par l'intermédiai-
re du menu Appareil.
Afficher le menu Appareil
Appui long (> 2 sec.) sur la touche argent de la tête
de la caméra ou sur F7
<2 sec.
ou
F7
Activer la sélection du « POINTEUR » :
Appui court (< 2 sec.) sur la touche bleue de la tête
de la caméra ou sur la touche directionnelle
↓
↑
<2 sec.
ou
Confirmer la commande « POINTEUR MARCHE /
ARRÊT » :
Appui court (< 2 sec.) sur la touche argent de la tête
de la caméra ou sur « Entrée »
<2 sec.
ou
Entrée
Après l'activation du curseur, ces commandes sont pla-
cées dans l'angle inférieur gauche de l'écran plat LCD.
Les deux curseurs sont représentés de manière différente.
Le curseur immobile est symbolisé par une petite croix
et le curseur mobile est représenté par une croix réticu-
lée pouvant être déplacée sur l'ensemble du moniteur.
Position du curseur
Les chiffres affichés dans le bord inférieur de l'écran
indiquent la distance relative entre le petit et le grand
curseur ainsi que le facteur par lequel le facteur d'éta-
lonnage doit être multiplié.
ou
F7
F8
9
Medición de referencia
Determinación de medidas (con control del ratón)
El software de TECHNO PACK™ contiene, a partir de
la versión 3.1, la posibilidad de utilizar dos cursores
OSD para la medición de objetos. Los objetos que se
vayan a medir deben colocarse sobre un plano con
90° con respecto al ángulo visual.
El requisito para la utilización de esta opción del soft-
ware es un ratón conectado o un dispositivo indicador
similar.
La conexión de los equipos externos sólo se
realiza en el modo de desconexión.
Activación de los cursores
Los cursores están conectados generalmente y deben
activarse desde el menú del equipo.
Llamar al menú del equipo
Presión prolongada (>2 seg.) en el botón del cabezal
de cámara plateado o F7
<2 seg.
o
F7
Activar la selección "INDICADOR":
Presión breve (< 2 seg.) en el botón del cabezal de
cámara o en las teclas de flechas
↓
↑
<2 seg.
o
Confirmación de la acción·INDICADOR CONECTADO /
DESCONECTADO"
Presión breve (>2 seg.) en el botón del cabezal de
cámara plateado o "INTRO"
<2 seg.
o
INTRO
Cuando se hayan activado los cursores, estos apare-
cerán en la esquina inferior izquierda de la pantalla
plana LCD.
Las representaciones de ambos cursores son diferentes.
El cursor inmóvil aparece como un símbolo en forma de
cruz pequeña, mientras que el cursor móvil aparece
como una cruz que ocupa toda la superficie del monitor.
Posición de los cursores
Los números que aparecen en el extremo inferior de la
imagen indican la distancia relativa entre el cursor gran-
de y el pequeño así como el factor con el que se multipli-
cará el factor de calibración al comienzo de la medición.
o
F7
F8
