Exportation des données
de cycle actives
L'appareil est équipé d'un port USB qui lui permet de
communiquer avec un ordinateur externe. Ce port USB se
trouve sur le panneau arrière de l'appareil et se connecte à un
ordinateur par l'intermédiaire d'un câble USB standard de
type A vers B.

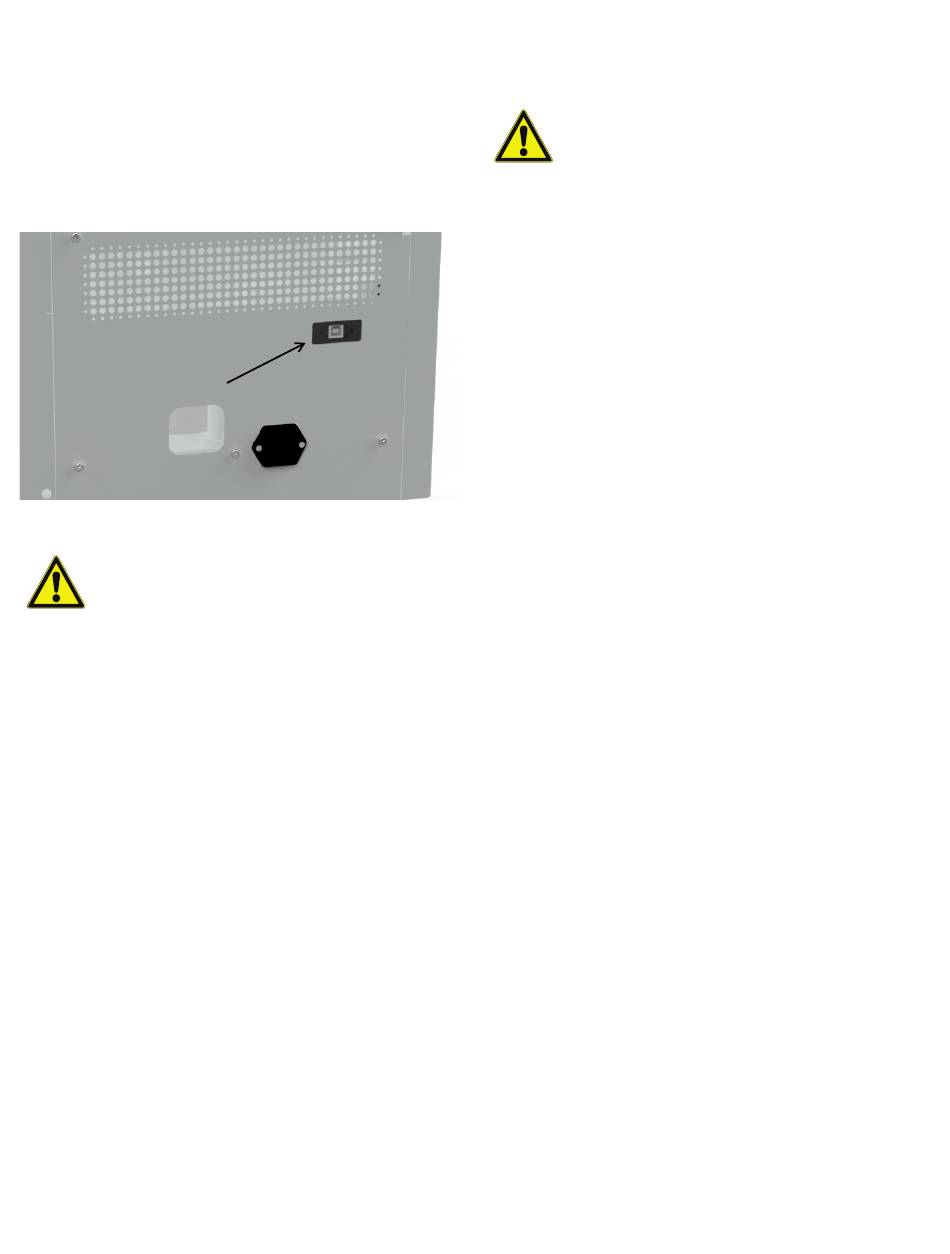

Figure 2. Emplacement du port USB
ATTENTION : Un câble USB de moins de 3 m
de long doit être utilisé pour le raccordement à
l'ordinateur.
Lorsqu'un cycle est en cours, l'appareil exporte chaque
minute les informations suivantes via le port USB :
•
la température active appliquée à la chambre des
échantillons ;
•
le temps de chauffage restant pour l'analyse (« CCC »
signifiant chauffage continu) ;
•
la durée du cycle restante ou écoulée, selon le type de
cycle (manuel ou automatique) ;
•
la pression de vide dans la chambre à échantillons.
Les données sont envoyées à une vitesse de transmission fixe
de 115 200 bauds et sont séparées par une virgule comme
dans le format suivant : <température>, <temps de
chauffage>, <durée du cycle>, <pression de vide>
•
La température est représentée par un nombre entier à
2 chiffres en °C.
•
Le temps de chauffage est exprimé par un nombre entier
à 3 chiffres en minutes (ou par « CCC » signifiant
chauffage continu).
•
La durée du cycle est représentée par un nombre entier à
3 chiffres en minutes.
10 |
Fonctionnement
•
La pression de vide est représentée par un nombre
flottant exprimé en Torr (ou par « HPr » pour indiquer une
pression élevée).
En cas de panne de communication entre le
programme de surveillance de l'ordinateur et le
produit, l'utilisateur peut rétablir la connexion en
débranchant et rebranchant le câble USB.
Remarque : La section suivante détaille les procédures pas-à-
pas servant à configurer le logiciel Microsoft
exécuté sur un ordinateur hôte sous Windows
que ces instructions doivent être modifiées pour une utilisation
avec un autre programme d'émulation de terminal et/ou
système d'exploitation. Si vous avez besoin d'aide
supplémentaire, contactez l'équipe Services techniques.
Configuration de
HyperTerminal
1. Démarrez l'ordinateur hôte et fermez les éventuelles
applications en cours d'exécution.
2. Ouvrez l'application HyperTerminal en cliquant sur
Démarrer \ « Programmes » \ « Accessoires » \
« Communications » \ « HyperTerminal ».
3. Dans la zone « Description de la connexion », entrez le
nom « SPD130DLX », puis choisissez une icône et
cliquez sur OK.
4. Effectuez la connexion au port COM virtuel qui est
associé au concentrateur SpeedVac™ qui accompagne
l'ordinateur (port COM virtuel USB).
5. Dans la zone « COM Port Properties » (Propriétés du port
COM) \ dossier « Port Settings » (Paramètres du port),
sélectionnez les options suivantes :
Bits par seconde : _ 115 200
Bits de données : _ 8
Parité : _ Aucune
Bits d'arrêt : _ 1
Contrôle du flux _ Aucun
Après avoir vérifié les paramètres ci-dessus, cliquez sur
OK.
6. Dans la boîte de dialogue principale, cliquez sur File
(Fichier) \ Save (Enregistrer).
7. Quittez le programme en cliquant sur File \ Exit
(Quitter) \ Yes (Oui).
8. Vérifiez que le programme a été enregistré en allant dans
Démarrer \ « Programmes » \ « Accessoires » \
« Communications » \ « HyperTerminal » \
« SPD130DLX ».
®
HyperTerminal
®
XP. Il se peut
