Branchement électrique et câblage
Modules d'extension
2.2.4 Branchement du câble de bus
2.2.5 Connecter le câble de raccordement aux fiches de bus
2.2.6 Placement des cavaliers d'extrémité
Mode d'emploi S-Tronic Plus / Lambda | B1010114_fr

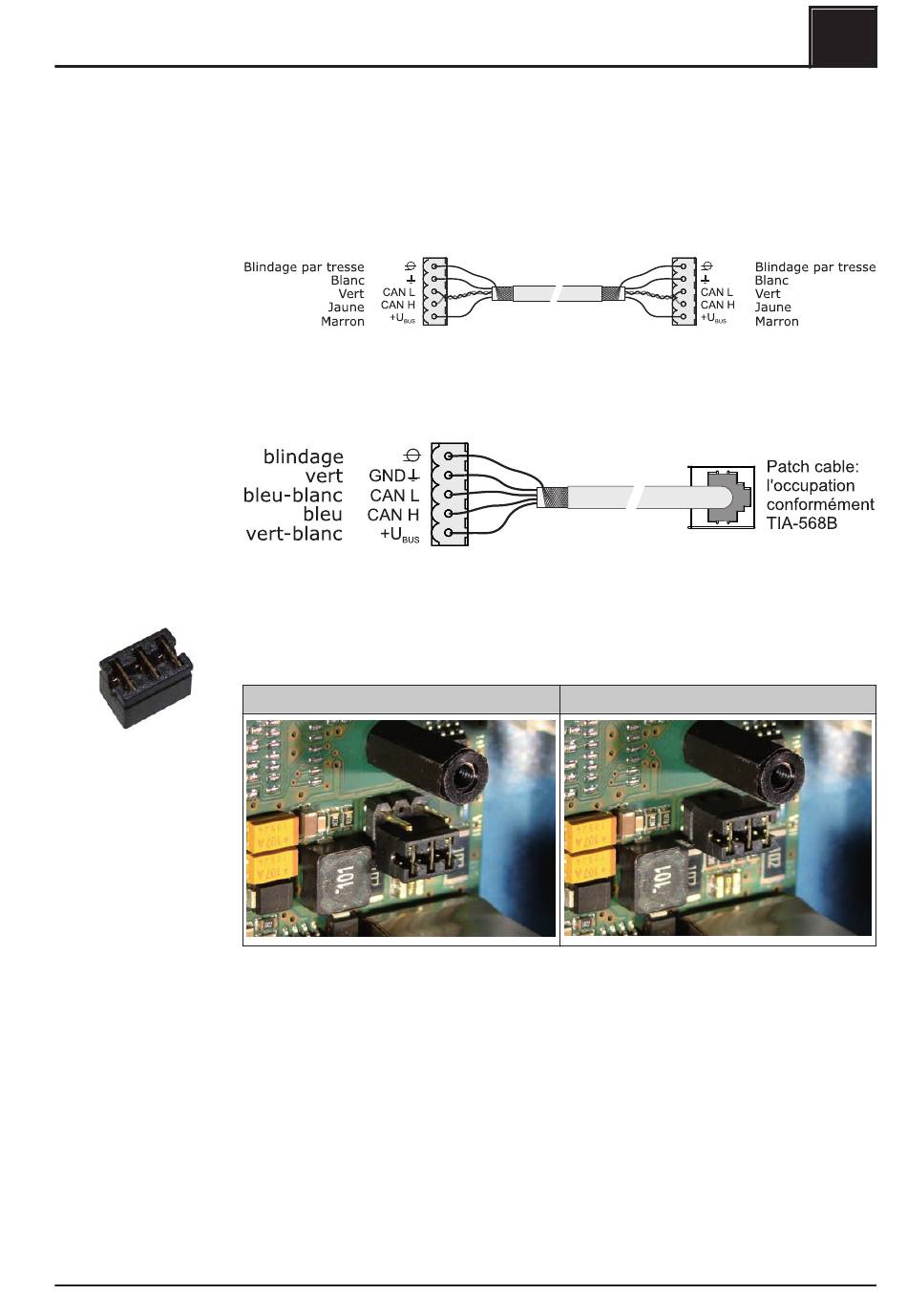

Pour les connexions par bus entre les différents modules, utiliser un câble de type
LIYCY multipaires 2x2x0,5. Le branchement aux fiches 5 pôles doit être effectué com‐
me indiqué dans le schéma suivant :
Si un câble de raccordement doit être connecté à une douille RJ45 et à une fiche à
5 pôles, procéder conformément au schéma de branchement suivant :
Pour garantir un fonctionnement correct du système de bus, les cavaliers doivent être
placés sur le dernier module.
Cavalier pas en place
Si les contacts au niveau du socle du cavalier d'extrémité ne sont pas pontés (figure
de gauche), le cavalier n'est « pas en place ». Dans ce cas, la liaison du bus n'est pas
établie. Si les contacts sont fermés (figure de droite), le cavalier d'extrémité est en pla‐
ce et la liaison du bus est établie.
Cavalier en place
