• Pour un pilote à action directe (approvisionnement en gaz vers P3)
Étape 6a : Tournez la vis de réglage dans le sens des aiguilles
d'une montre jusqu'à ce que la jauge de sortie diminue.
(Reportez-vous à la Figure 6)
Pour la prochaine étape, passez à l'étape 7.
• Pour un pilote à action inverse (approvisionnement en gaz vers P1)
Étape 6b : Tournez la vis de réglage dans le sens des aiguilles
d'une montre jusqu'à ce que la jauge de sortie remonte.
(Reportez-vous à la Figure 7)
Pour la prochaine étape, passez à l'étape 7.
Étape 7 : Si le pilote évacue du gaz, tournez le tambour
de réglage vers la gauche jusqu'à ce que le pilote cesse
d'évacuer le gaz. Si le pilote n'évacue pas de gaz, tournez
le tambour de réglage vers la droite jusqu'à ce que le pilote
commence à évacuer du gaz, puis retirez-le légèrement vers
la gauche pour empêcher le gaz d'être évacué.
© 2017 General Electric Company. Tous droits réservés.
VRP-SB-CH
Action inverse
Alimentation
Action directe
Alimentation
Étape 8 : Réglez le pilote au point de consigne en tournant la vis de
réglage.
Remarque : Le pilote est au point de consigne lorsque la pression
de sortie est stationnaire et non à la valeur maximale ou minimale.
Étape 9 : Si le pilote évacue du gaz, tournez le tambour encore plus vers
la gauche jusqu'à ce qu'il cesse d'évacuer puis retournez à l'étape 8.
Étape 10 : Lorsque le pilote est au point de consigne et qu'il n'y
a pas d'évacuation de gaz, vérifiez si la bande morte est trop
grande. Changez la mesure de la pression variable au-dessus
et en dessous du point de consigne à environ 3/4 pour cent de sa
valeur. La pression de sortie doit atteindre ses valeurs extrêmes
au bout d'environ 5-10 secondes.
Étape 11 : Pour verrouiller le réglage de la bande morte en place,
insérez la vis de blocage dans l'un des trous radiaux du tambour de
sensibilité. À l'aide d'une clé dynamométrique, couplez jusqu'à 1 à
2 in-lbs. Il faut prendre soin de ne pas dépasser ce niveau, car si la
vis est trop serrée, elle pourrait affecter l'étalonnage du pilote. Si une
clé dynamométrique n'est pas disponible, serrez la vis juste assez
pour qu'elle agrippe légèrement l'arbre intérieur.
Étape 12 : Ouvrez la vanne de blocage et mesurez la ligne variable.
Mettez le pilote en contrôle.

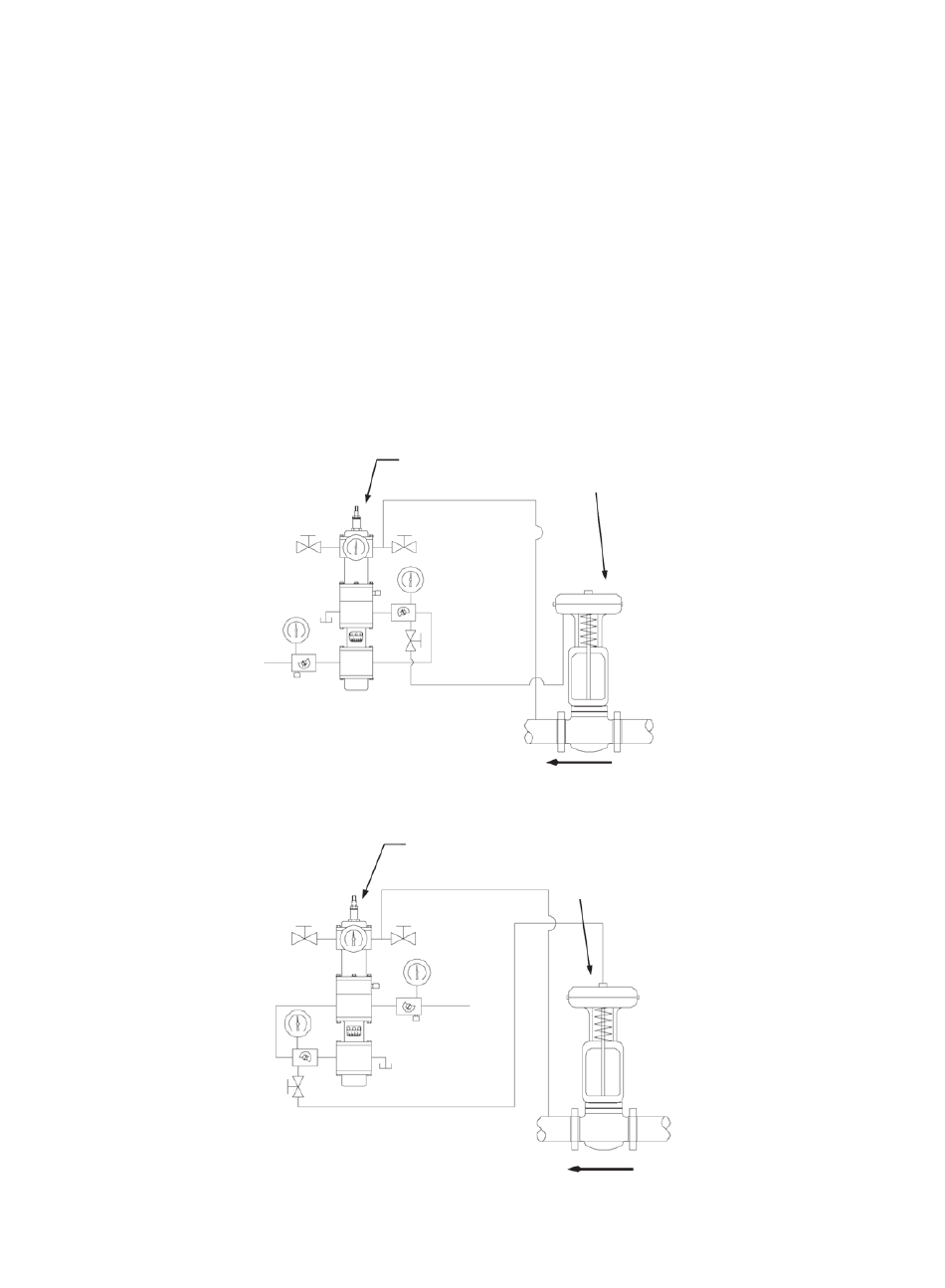

Ressort de fermeture
FLUX
Figure 6
Ressort d'ouverture
FLUX
Figure 7
Notice d'instructions pour pilote de régulateur de vanne Becker Série VRP-SB-CH | 8
