Retrait et installation de composants

REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document
peuvent être différentes de votre ordinateur.
Outils recommandés
Les procédures dans ce document peuvent nécessiter les outils suivants :
● Phillips screwdriver #0
● Phillips screwdriver #1
● Torx #5 (T5) screwdriver
● Plastic scribe

Liste des vis

REMARQUE : Lors du retrait des vis d'un composant, il est recommandé de noter leur type, leur nombre, puis de les placer
dans une boîte de stockage. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés
lors de la remise en place du composant.
REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n'y restent pas collées
lors de la remise en place du composant.
REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée.

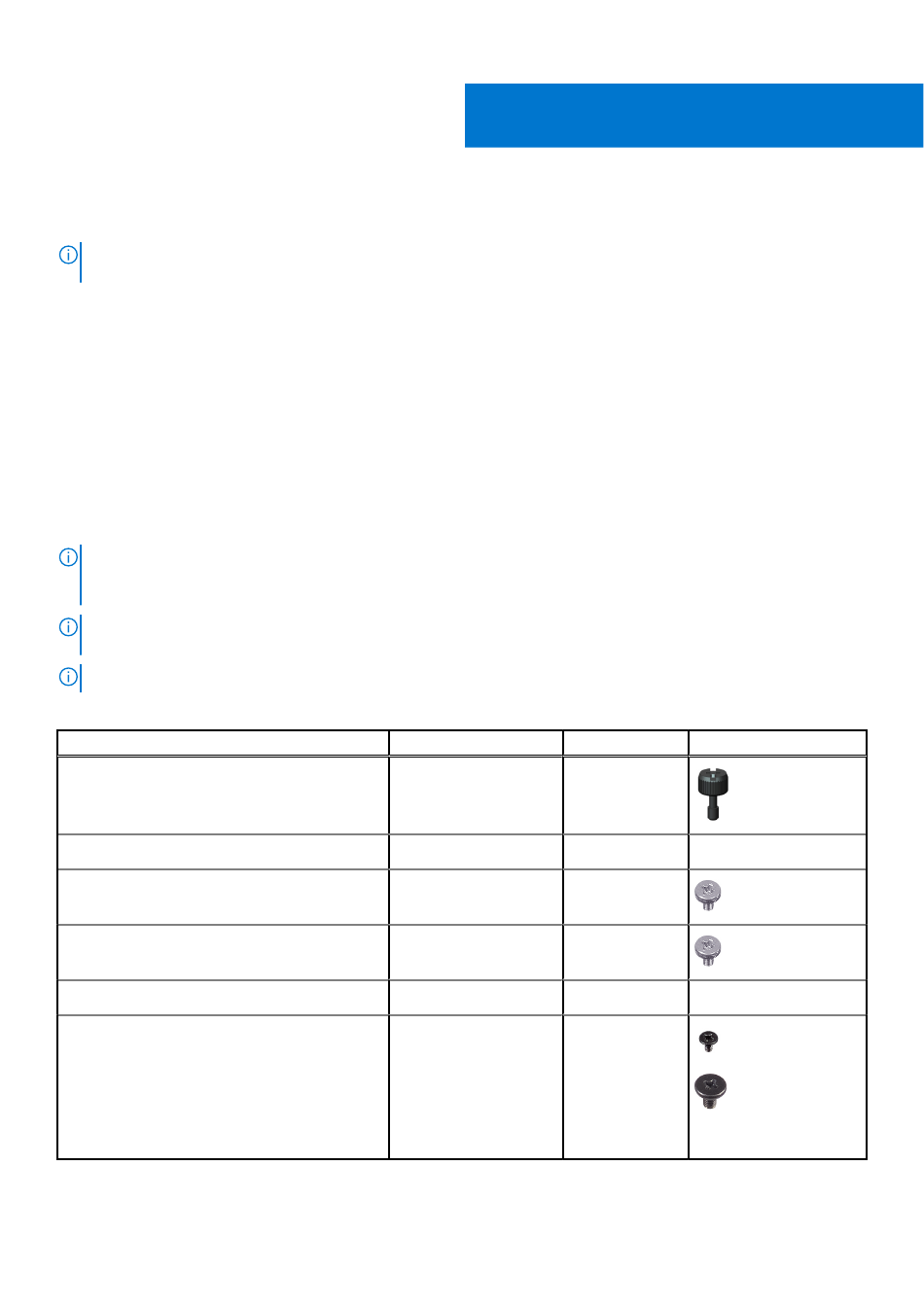

Tableau 1. Screw list
Component
Side cover
M.2 2230 solid-state drive heat sink
M.2 2230 solid-state drive
WLAN card
Heat sink
System board
10 Retrait et installation de composants
Screw type Quantity
Thumb screw (#6-32) 1
Captive screw 2
M2x3.5 1
M2x3.5 1
Captive screw 4
M3x4 2 (1 for M.2
WiFi standoff and
M3x5
1 for M.2 SSD
standoff)
6 (5 for system
board and 1 for
speaker holder)
2
NA
NA
