PLAQUE SOUL/ACCESS

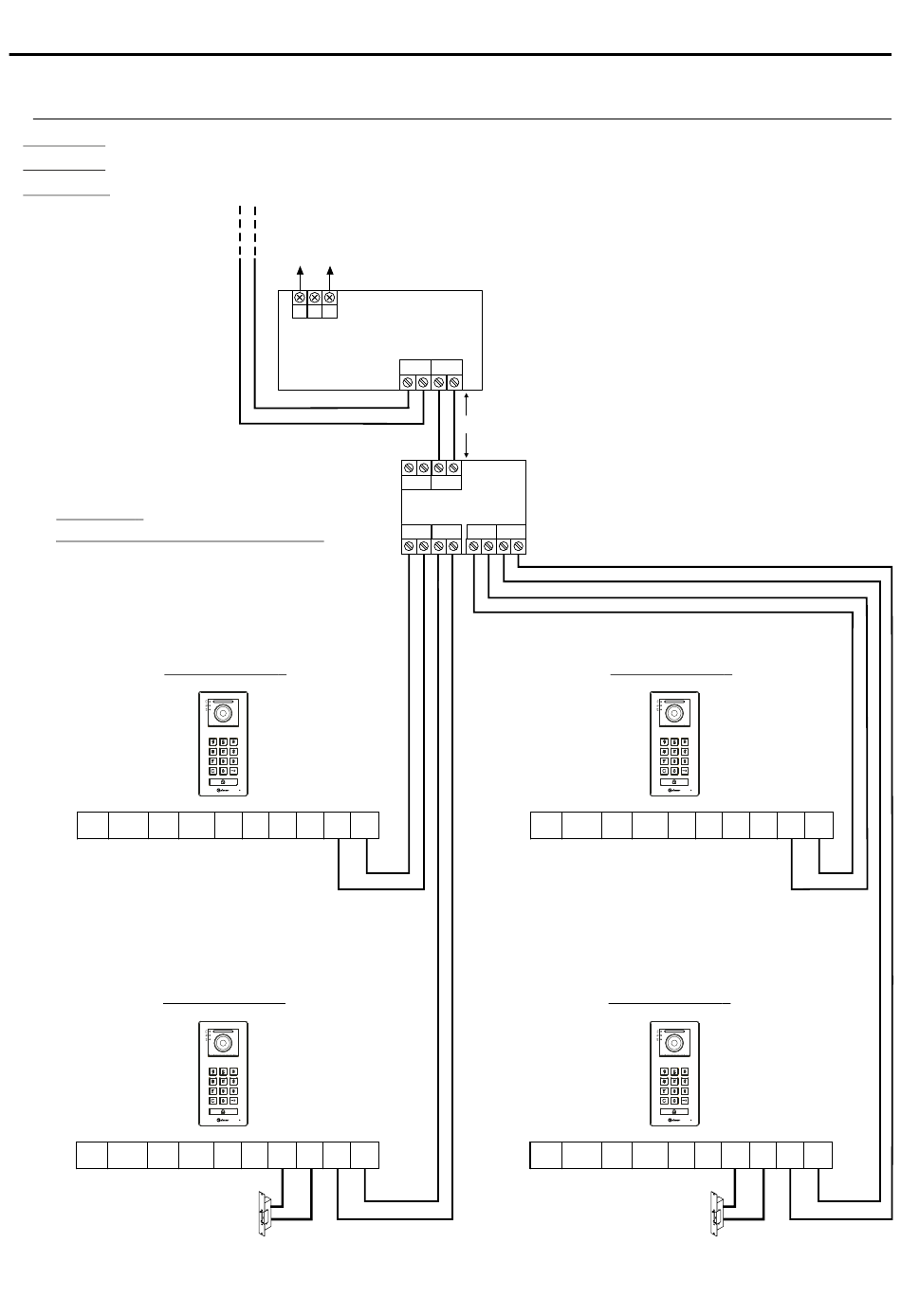

SCHÉMAS 'I STALLATION D N
Portier vidéo : Aux moniteurs du chalet (voir pages 10 et 11)/aux moniteurs du bâtiment (voir page 16).
Portier vidéo : Aux distributeurs du chalet (voir page 11)/aux distributeurs des étages du bâtiment (voir pages 12 à 15).
Portier audio : À la boîte de dérivation des dérivations du bâtiment (voir page 17).
( ) 1 IMPORTANT :
Installation de plus de 2 plaques d'accès :
.
Vous devez brancher la gâche électrique aux plaques
3 et 4 en courant alternatif (et non pas en courant
continu) avec un module relais SAR-12/24 et un
transformateur TF-104 (voir page 18).
( ) 2 Pour attribuer l'adresse de plaque 2, 3 et 4
(voir pages 7 à 9).
Plaque d'accès 4
( ) 2
COM NO/NC GND CCTV AP- AP+ CV+ CV- BUS BUS
Plaque d'accès 1
COM NO/NC GND CCTV AP- AP+ CV+ CV- BUS BUS
Gâche électrique
maxi 12 V CC
(PAVILLON/BÂTIMENT)
Réseau
100~240 V CA
N L L
FA-G2+
(1)
/270 mA
BUS (M) BUS(PL)
( )
Distance maximale 1 m.
*
( )
*
BUS BUS
DPM- 2 G +
D C B A
BUS BUS
COM NO/NC GND CCTV AP- AP+ CV+ CV- BUS BUS
COM NO/NC GND CCTV AP- AP+ CV+ CV- BUS BUS
Plaque d'accès 3
( ) 2
(1)
Plaque d'accès 2
( ) 2
Gâche électrique
maxi 12 V CC /270 mA
