5 Installation
5.7.3

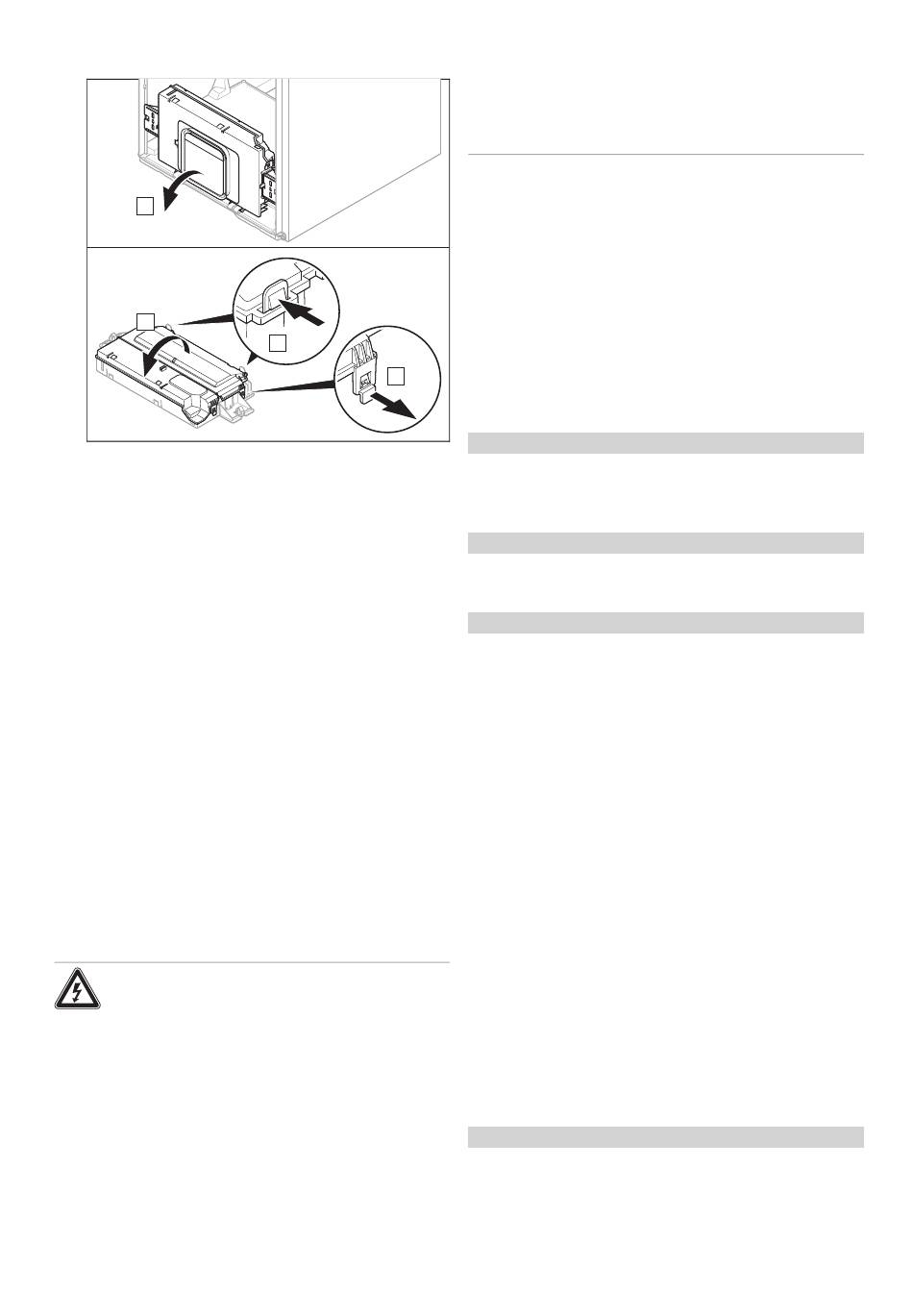

Ouverture du boîtier électrique
1.
A
D
2.
Faites en sorte de ne pas exercer de contrainte sur le
boîtier électrique.
5.7.4
Établissement de l'alimentation électrique
5.7.4.1 Raccordement du produit avec le
connecteur secteur mâle
1.
Assurez-vous que la tension du secteur est bien de 230
V.
2.
Branchez le produit avec le connecteur secteur mâle.
3.
Faites en sorte que le connecteur secteur mâle soit
toujours accessible à l'issue de l'installation.
5.7.4.2 Raccordement fixe du produit
1.
Retirez la fiche de secteur du câble de raccordement au
secteur.
2.
Montez une boîte de dérivation adaptée.
3.
Reliez le câble de raccordement au secteur et le câble
de l'installation domestique dans la boîte de dérivation.
4.
Faites en sorte que le câble de l'installation domestique
soit relié à un séparateur électrique avec un intervalle
de coupure d'au moins de 3 mm (par ex. fusible ou in-
terrupteur).
5.7.4.3 Raccordement du produit dans une pièce
humide
Danger !
Danger de mort par électrocution !
Si vous installez le produit dans une pièce
humide, comme une salle de bains, vous de-
vez vous conformer aux règles de l'art en ma-
tière d'installation électrique. Si vous utilisez
le câble de raccordement d'usine avec prise
de terre, il y aura un risque d'électrocution.
N'utilisez surtout pas le câble de raccor-
dement d'usine avec prise de terre en cas
d'installation du produit dans une pièce
humide.
14
B
2×1
C
2×1
Notice d'installation et de maintenance IsoTwin M-Condens 0020301798_01
Procédez au raccordement du produit au
moyen d'une prise fixe et d'un séparateur
électrique avec un intervalle de coupure
d'au moins 3 mm (par ex. fusible ou inter-
rupteur).
1.
Retirez la fiche de secteur du câble de raccordement au
secteur.
2.
Montez une boîte de dérivation adaptée.
3.
Reliez le câble de raccordement au secteur et le câble
de l'installation domestique dans la boîte de dérivation.
4.
N'oubliez pas qu'il sera nécessaire de raccorder les gaz
de combustion à une installation du système ventouse
indépendante de l'air ambiant.
5.7.5
Raccordement du régulateur
1.
Connectez les câbles.
2.
Reportez-vous au schéma électrique. (→ page 55)
Condition: Régulateur sur eBUS
Branchez le régulateur sur le raccordement BUS.
Shuntez le raccordement 24 V = RT (X100) en l'absence
de shunt.
Condition: Régulateur basse tension (24 V)
Retirez le shunt et branchez le régulateur sur le raccor-
dement 24 V = RT (X100).
Condition: Thermostat de sécurité pour chauffage au sol
Retirez le shunt et branchez le thermostat de sécurité
sur le raccord Burner off.
3.
Faites passer le paramètre D.018 du régulateur de cir-
cuits multiples de 1 (fonctionnement intermittent de la
pompe) à 3 (fonctionnement permanent de la pompe).
5.7.6
Installation du «
modulbox », du module multifonction et
des composants supplémentaires
1.
Installez le « modulbox » du module multifonction (cir-
cuit imprimé en option) dans le produit (→ notice d'ins-
tallation du « modulbox »).
2.
Raccordez le module multifonction au circuit imprimé du
produit (→ notice d'installation du « modulbox »).
3.
Raccordez les composants supplémentaires au module
multifonction (→ notice d'installation du Modulbox).
4.
Activez un composant supplémentaire par le biais du
module multifonction. (→ page 23)
5.7.7
Installer l'unité de communication
Installez l'unité de communication (→ notice d'installation
de l'unité de communication).
5.7.8
Installation de la pompe de circulation
Condition: Régulateur raccordé
Connectez les câbles.
Raccordez la pompe de circulation au module multifonc-
tion (circuit imprimé en option). (→ page 14)
