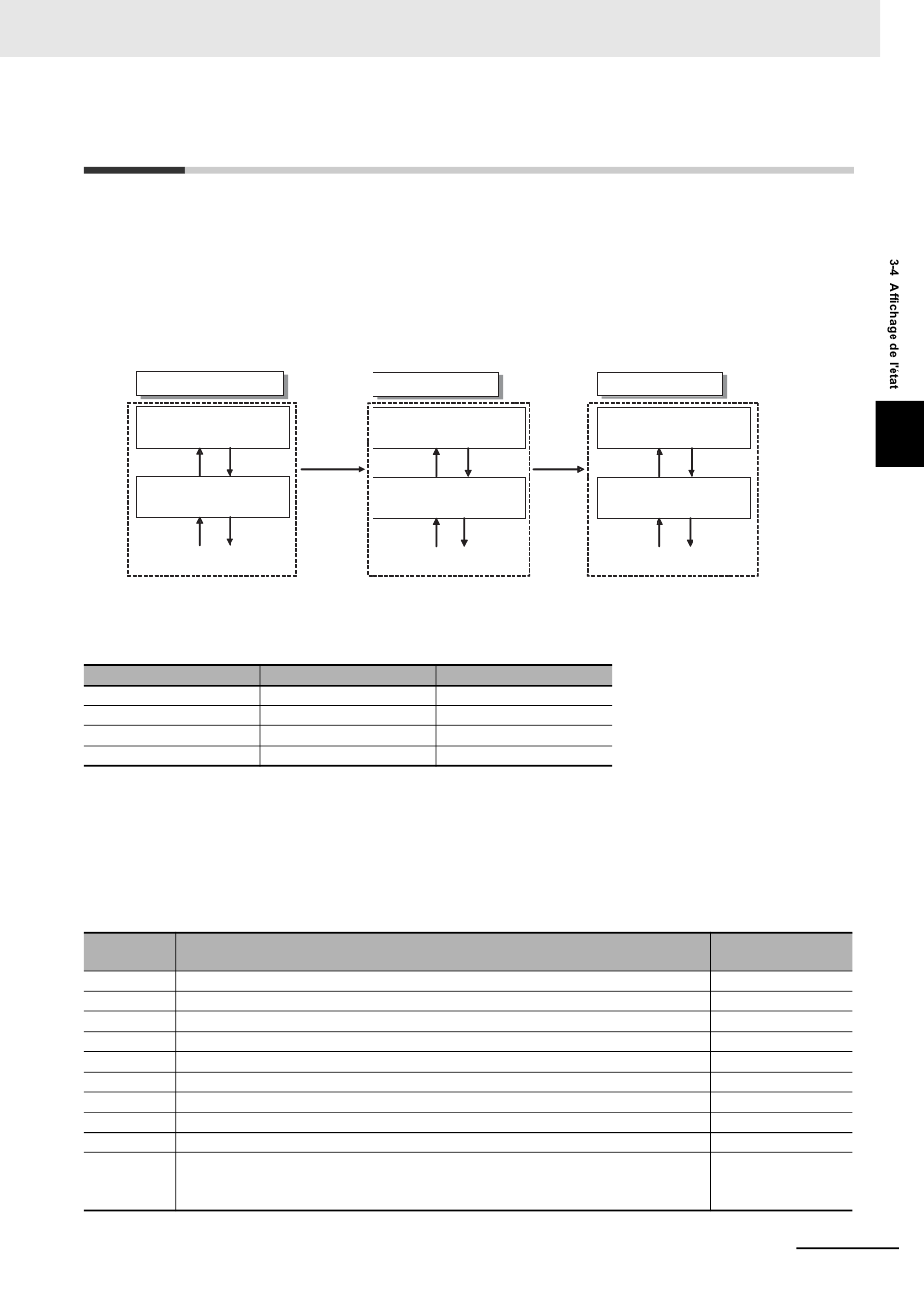

3-4 Affichage de l'état
L'affichage se fait en fonction de l'état du KP100L. L'affichage de l'état comprend l'affichage normal et l'affichage
de l'erreur.
 Affichage normal
En l'absence d'erreur sur le KP100L, le contenu suivant s'affiche, correspondant à l'état du KP100L.
Affichage de l'attente de démarrage
Pac En attente
0,00 / 0,00 / 0,00 kW
<<
>>
Pcc1 / 2 / 3 en veille
0,00 / 0,00 / 0,00 kW
<<
>>
L'écran [2] affiche les données et l'état correspondant à l'état du KP100L à cet instant précis.
État
Compte à rebours
En attente de démarrage
En cours d'exécution
Arrêt
L'écran [3] indique la valeur de mesure. Sélectionnez la valeur de mesure que vous souhaitez afficher en
appuyant sur la touche « << » ou « >> ». L'élément affiché change à 0,5 seconde d'intervalle lorsque vous
appuyez sur la touche « << » ou « >> ». L'écran [1] affiche le nom de l'élément associé aux données affichées
dans l'écran [3].
Reportez-vous au tableau suivant pour trouver l'élément que vous pouvez sélectionner.
Nom de
l'élément.
Pac Puissance CA (phase L1 / phase L2 / phase L3)
Pcc1/2/3 Puissance CC (CC1 / CC2 / CC3)
Vac Tension réseau (phase L1 / phase L2 / phase L3)
Freq Fréquence réseau
Iac Puissance CA (phase L1 / phase L2 / phase L3)
Vc.c.1 / 2 / 3 Tension CC (CC1 / CC2 / CC3)
Icc1 / 2 / 3 Puissance CC (CC1 / CC2 / CC3)
E-today Production journalière d'énergie
H-total temps de fonctionnement cumulé
E-total Énergie périodique totale (énergie accumulée depuis la réinitialisation du temps par
l'utilisateur) E-total peut être réinitialisée par l'utilisateur. Reportez-vous à la section
« Configuration de l'utilisateur » dans « 3-5 » [15] Dissipation de l'énergie périodique totale
Onduleur photovoltaïque raccordé au réseau KP100L-OD- MANUEL D'UTILISATION
Affichage du compte à rebours
Pac
0,00 / 0,00 / 0,00 kW
<<
Fin de la
Pdc1 / 2 / 3
préparation
0,00 / 0,00 / 0,00 kW
<<
Affichage (exemple)
30 s
Standby
1,23 kW
OFF
Valeur de mesure
Affichage du fonctionnement
30 s Pac
1,23 / 1,23 / 1,23 kW
>>
Fin du
30 s Pdc1 / 2 /3 3,69 kW
compte
à rebours
1,28 / 1,28 / 1,28 kW
>>
Contenu des données
Délai de démarrage
-
Puissance CA
-
3 Fonctionnement
3,69 kW
<<
>>
<<
>>
Format d'affichage
des données
1,23 / 1,23 / 1,23 kW
1,23/1,23/1,23 kW
230 / 230 / 230 V
50,0 Hz
12,3 / 12,3 / 12,3 A
400 / 400 / 400 V
12,3 / 12,3 / 12,3 A
123,4 kWh
123456 hr
12345 kWh
3
9
3 - 9
