Página 54
Función Pin
Configurable 3 - 6
(entrada o
salida)
Nota:
Conecte las señales en función de los números del bloque de terminales y la descripción de la imagen
anterior.

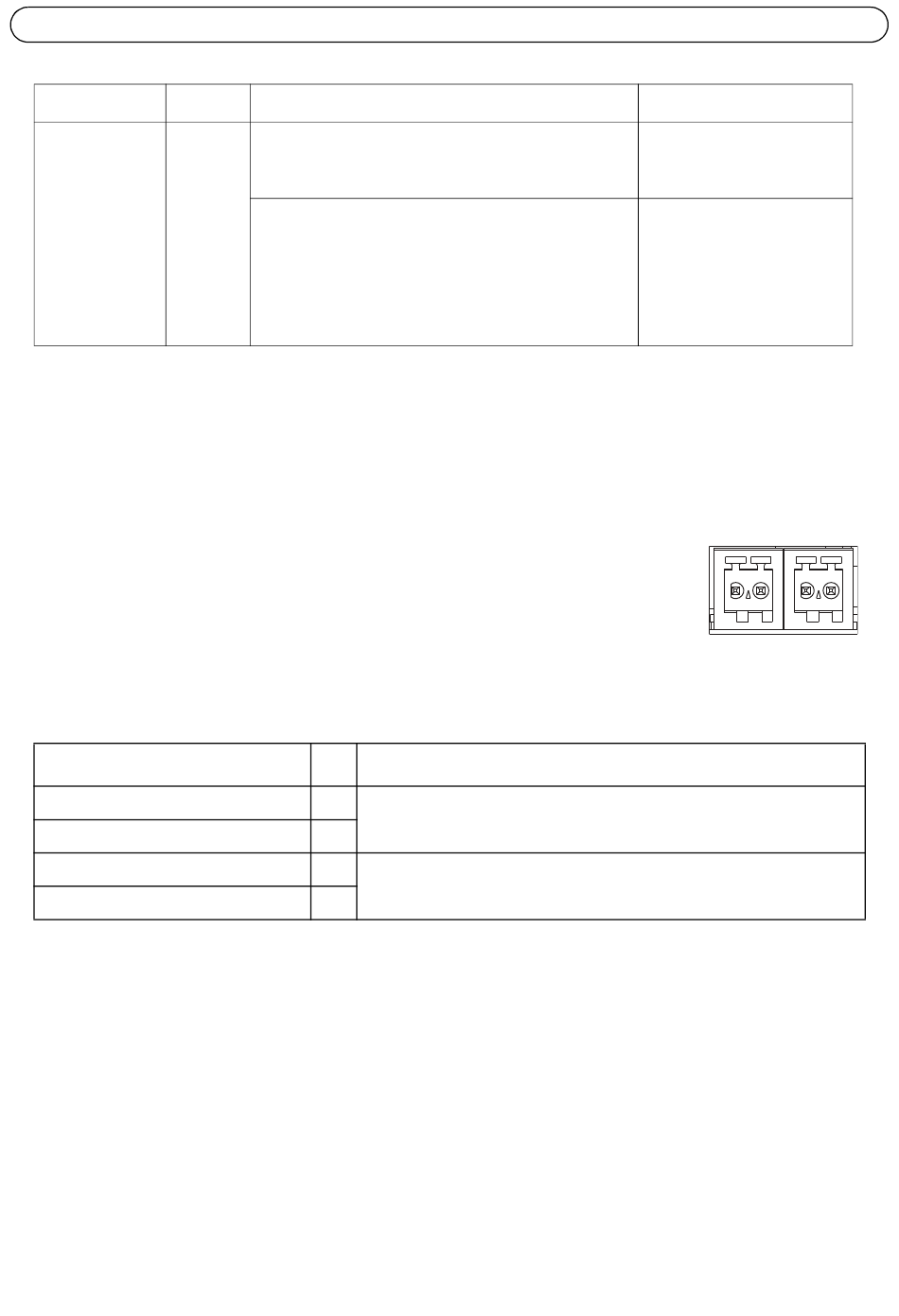

Conector RS-485/RS-422 - Dos bloques de terminales de 2 pines para la interfaz serie RS-485/
RS-422 utilizada para controlar equipos auxiliares, como por ejemplo, dispositivos PTZ.
El puerto serie RS-485/RS-422 se puede configurar para admitir:
• RS-485 de dos cables, semidúplex
• RS-485 de cuatro cables, dúplex completo
• RS-422 de dos cables, símplex
• RS-422 de cuatro cables, dúplex completo, con comunicación
punto a punto
Función
RS-485/RS-422 RX/TX A
RS-485/RS-422 RX/TX B
RS-485/RS-422 TX A
RS-485/RS-422 TX B
Nota:
Conecte las señales en función de las letras del bloque de terminales y la descripción de la imagen
anterior.
Ranura para tarjeta de memoria SD - Se pueden usar tarjetas de memoria SD para grabación local
con almacenamiento extraíble.
Conector BNC - Conecte un cable de vídeo coaxial de 75 ohmios (longitud máx.: 250 metros).
Nota:
Para cada entrada de vídeo, se puede activar o desactivar una terminación de vídeo de 75 ohmios a
través de la página web del producto en Setup (Configuración) > Video & Audio (Vídeo y audio) > Video
(1, 2, 3, or 4) [Vídeo (1, 2, 3 o 4)] > Camera Settings (Configuración de la cámara). Estas terminaciones
se activan con la configuración predeterminada de fábrica. Para obtener una calidad de vídeo óptima
cuando el producto se vaya a conectar en paralelo con otros equipos, se recomienda activar la
terminación solo para el último dispositivo de la cadena de señales de vídeo.
Notas
Entrada digital: conecte a GND (toma de tierra)
para activarla o déjela suelta (o desconectada)
para desactivarla.
Salida digital: conexión interna a toma de tierra
cuando está activada, suelta (desconectada)
cuando está desactivada. Si se utiliza con un
relé externo, debe conectarse un diodo en
paralelo a la carga como protección ante
oscilaciones de tensión.
Pin Notas
1 (RX) Para RS-485/RS-422 dúplex completo
(RX/TX) Para RS-485 semidúplex
2
3 (TX) Para RS-485/RS-422 dúplex completo
4
Guía de instalación del AXIS Q7424-R Mk II
Especificaciones
0 a + 30 V CC
Carga máx.= 100 mA
Voltaje máx.= + 30 V CC
RS-485/422 RS-485/422
RX/TX RX/TX T X
1 2 3 4
A B
A B
