Guía de instalación del AXIS Q7424-R Mk II
Función
Micrófono/entrada de
línea
Toma de tierra
Salida de línea
Toma de tierra

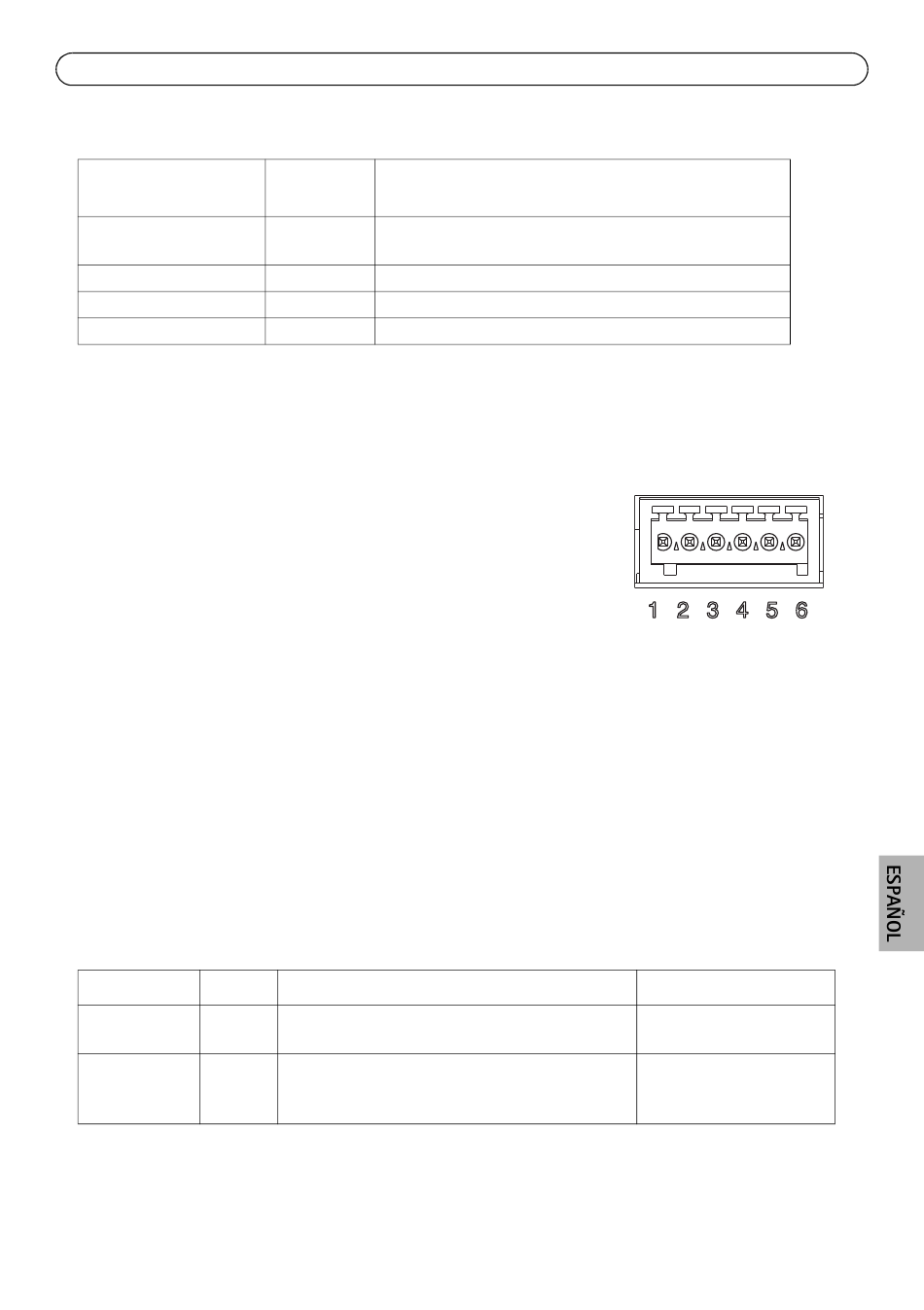

Conecte las señales en función de los símbolos del bloque de terminales y la descripción de la imagen
anterior.
Conector SFP - Soporta 100 Mbps y 1 Gbps SerDes módulos SFP.
Conector de terminales de E/S - Se utiliza en aplicaciones como
detección de movimiento, activación por eventos, grabación a
intervalos y notificaciones de alarma. Además de un pin de
alimentación auxiliar y un pin de toma de tierra, el AXIS Q7424-R
Mk II dispone de 4 pines que pueden configurarse como entrada o
salida. Estos pines proporcionan la interfaz para:
• Salida de transistor: para conectar dispositivos
externos como relés y LED. Se pueden activar dispositivos conectados mediante AXIS
VAPIX API, los botones de salida de la página Live View (En vivo) o mediante un Event
Type (Tipo de evento). La salida se mostrará activa (Event Configuration
[Configuración de eventos] > Port Status [Estado del puerto]) si el dispositivo de
alarma está activado.
• Entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar
entre circuito cerrado y abierto, como por ejemplo: PIR, contactos de puertas y
ventanas y detectores de rotura de cristales. Cuando se recibe una señal, el estado
cambia y la entrada se vuelve activa (se muestra en Event Configuration
[Configuración de eventos] > Port Status [Estado del puerto])..
Función Pin
Toma de 1
tierra
Salida de 2
alimentación
de CC de 12 V
Número de Descripción
pin
1 Micrófono o entradas de nivel de línea (mono)
2 Toma de tierra
3 Salida de audio de nivel de línea
4 Toma de tierra
Notas
Toma de tierra
Se puede utilizar para alimentar equipos
auxiliares.
Página 53
Especificaciones
Carga máx.= 125 mA
