E/A-Anschluss - Wird z. B. für Bewegungserkennung,
Ereignisauslösung, Zeitrafferaufnahmen, Alarmbenachrichtigungen
usw. verwendet. Außer über die Kontakte für eine
Zusatzstromversorgung und Masse verfügt der AXIS Q7424-R Mk II
noch über 4 weitere Kontakte, die entweder als Eingang oder als
Ausgang konfiguriert werden können. Diese Kontakte stellen die
Schnittstelle für Folgendes bereit:
• Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte
können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite
Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgnag
wird aktiviert (angezeigt unter Event Configuration [Ereigniskonfiguration] > Port
Status [Port-Status]), wenn das Alarm meldende Gerät eingeschaltet ist.
• Digitaleingang - Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-
Fensterkontakte und Glasbruchmelder. Bei Empfang eines ändert sich der Status, und
der Eingang wird aktiviert (angezeigt unter Event Configuration
[Ereigniskonfiguration] > Port Status [Port-Status].).

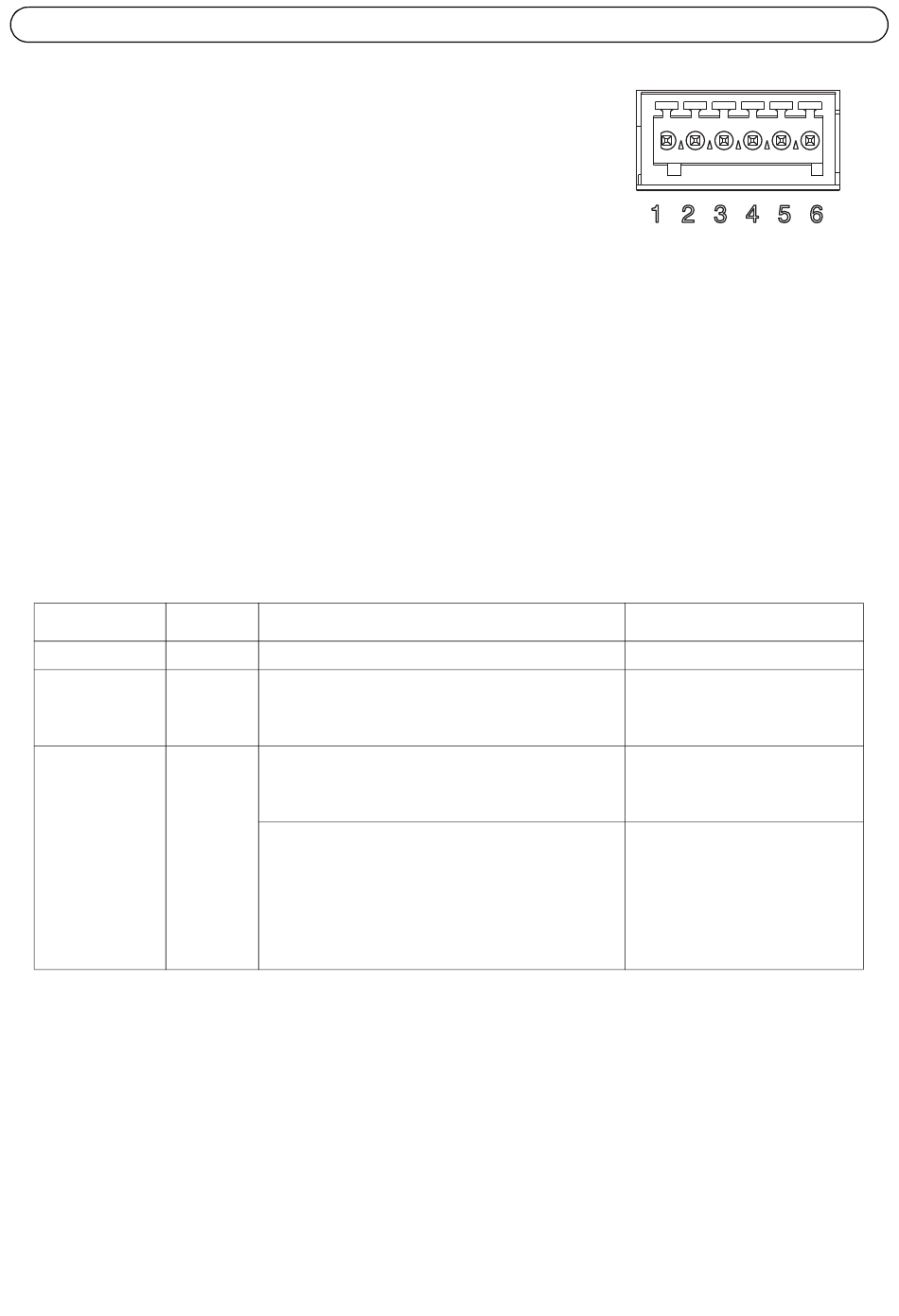

Funktion Kontakt
Masse (GND) 1
Netzausgang 2
12 V
Gleichstrom
Konfigurier- 3 - 6
bar (Ein- oder
Ausgang)
Hinweis:
Schließen Sie die Kabel / Kontakte gemäß den Zahlen auf dem Anschlussblock und der Beschreibung
im Bild oben an.
RS-485/RS-422-Anschluss - Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ
RS-485/-422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten.
Hinweise
Masse
Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Digitaleingang - Zum Aktivieren mit dem
Massekontakt verbinden; zum Deaktivieren
nicht anschließen.
Digitalausgang: aktiviert: interne Verbindung
mit Masse; deaktiviert: frei bzw. nicht
verbunden. Zum Schutz vor
Spannungsspitzen muss bei der Kombination
mit einem externen Relais eine Diode parallel
zur Last geschaltet werden.
AXIS Q7424-R Mk II Installationsanleitung
Spezifikationen
Max. Stromstärke = 125 mA
0 bis + 30 V GS
Max. Stromstärke = 100 mA
Max. Spannung = + 30 V GS
