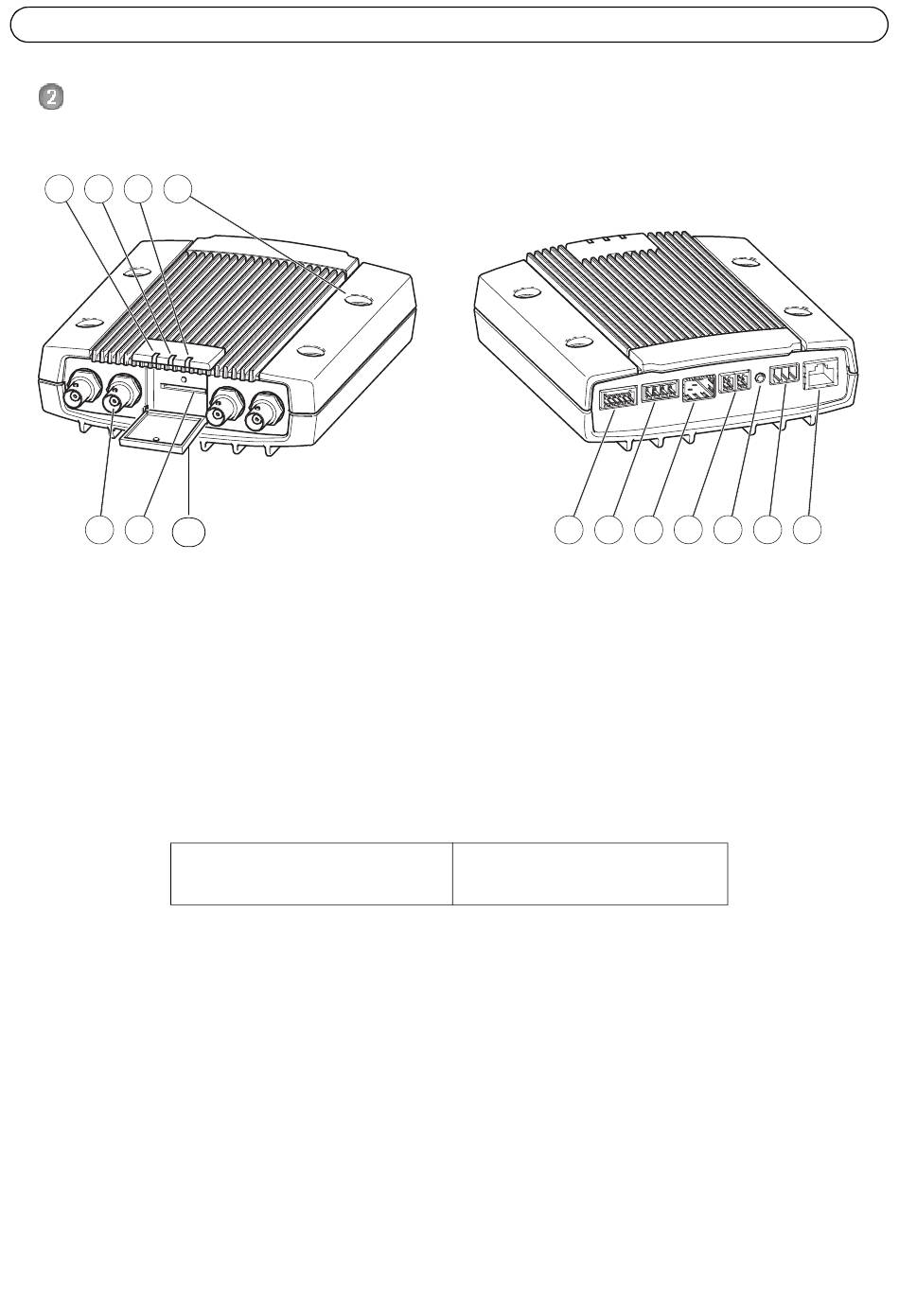

Hardwareübersicht
Vorderansicht
1 2 3 4
5 6
14
1. LED-Betriebsanzeige
2. LED-Statusanzeige
3. LED-Netzwerkanzeige
4. Halterungslöcher
5. Videoeingangsbuchsen
6. SD-Speicherkarteneinschub
7. E/A-Anschluss
Abmessungen
AXIS Q7424-R Mk II
AXIS Q7424-R Mk II Installationsanleitung
Rückansicht
7 8 9
8. Audio-Anschlüsse
9. SFP-Anschluss
10. RS-485/RS-422-Anschluss
11. Steuertaste
12. Netzanschluss
13. Netzwerkanschluss (mit PoE)
14. SD-Speicherkartenabdeckung
H x B x T = 45 x 135 x 167 mm
Gewicht = 0,8 kg
10 1 1 12 13
