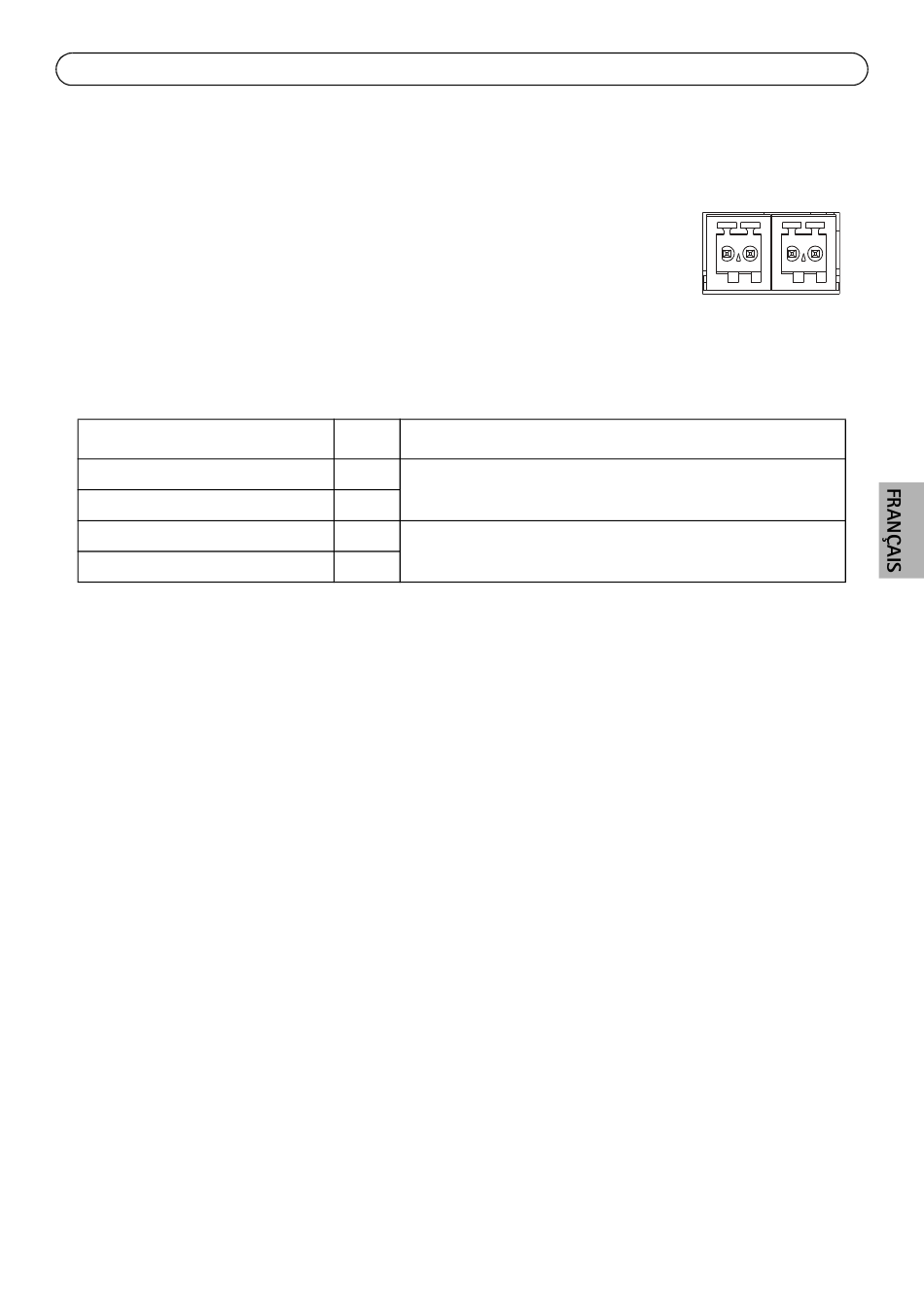

Connecteur RS-485/RS-422 - Deux blocs terminaux à 2 broches pour l'interface série RS-485/RS-
422 utilisée pour le contrôle des équipements auxiliaires (p. ex. appareils PTZ).
Le port série RS-485/-422 peut être configuré pour la prise en charge des
dispositifs suivants :
• RS-485 semi-duplex sur deux fils
• RS-485 duplex intégral sur quatre fils
• RS-422 simplex sur deux fils
• RS-422 duplex intégral sur quatre fils pour communication point
à point
Fonction
RS-485/RS-422 RX/TX A
RS-485/RS-422 RX/TX B
RS-485/RS-422 TX A
RS-485/RS-422 TX B
Remarque :
Branchez les signaux en suivant les lettres sur le bornier et la description de l'image ci-dessus.
Logement pour carte mémoire SD - La carte mémoire SD peut être utilisée pour l'enregistrement
local avec stockage amovible.
Connecteur BNC - Branchez un câble vidéo coaxial de 75 ohms (d'une longueur maximale de 250
mètres).
Remarque :
Pour chaque entrée vidéo 75 Ohm, une terminaison vidéo peut être activée/désactivée via la page
Web dans la section Configurer les paramètres de la caméra >Vidéo & audio > Vidéo (1, 2, 3 ou
4)>. Ces terminaisons sont activées selon les paramètres d'usine par défaut. Dans les cas où le
produit doit être branché en parallèle avec d'autres équipements, il est recommandé que la
terminaison soit activée seulement pour le dernier appareil de la chaîne de signal vidéo afin
d'obtenir une qualité vidéo optimale.
Broche Remarques
1 (RX) Pour RS-485/RS-422 duplex intégral
(RX/TX) Pour RS-485 semi-duplex
2
3 (TX) Pour RS-485/RS-422 duplex intégral
4
Page 21
RS-485/422 RS-485/422
RX/TX RX/TX T X
1 2 3 4
A B
A B
