AXIS Q7424-R Mk II Guide d'installation
Fonction
Entrée micro/ligne
Terre
Sortie de ligne
Terre
Remarque :
Branchez les signaux en suivant les symboles sur le bornier et la description de l'image ci-dessus.
Connecteur SFP - Prise en charge de 100 Mbps et 1 Gbps SerDes modules SFP.

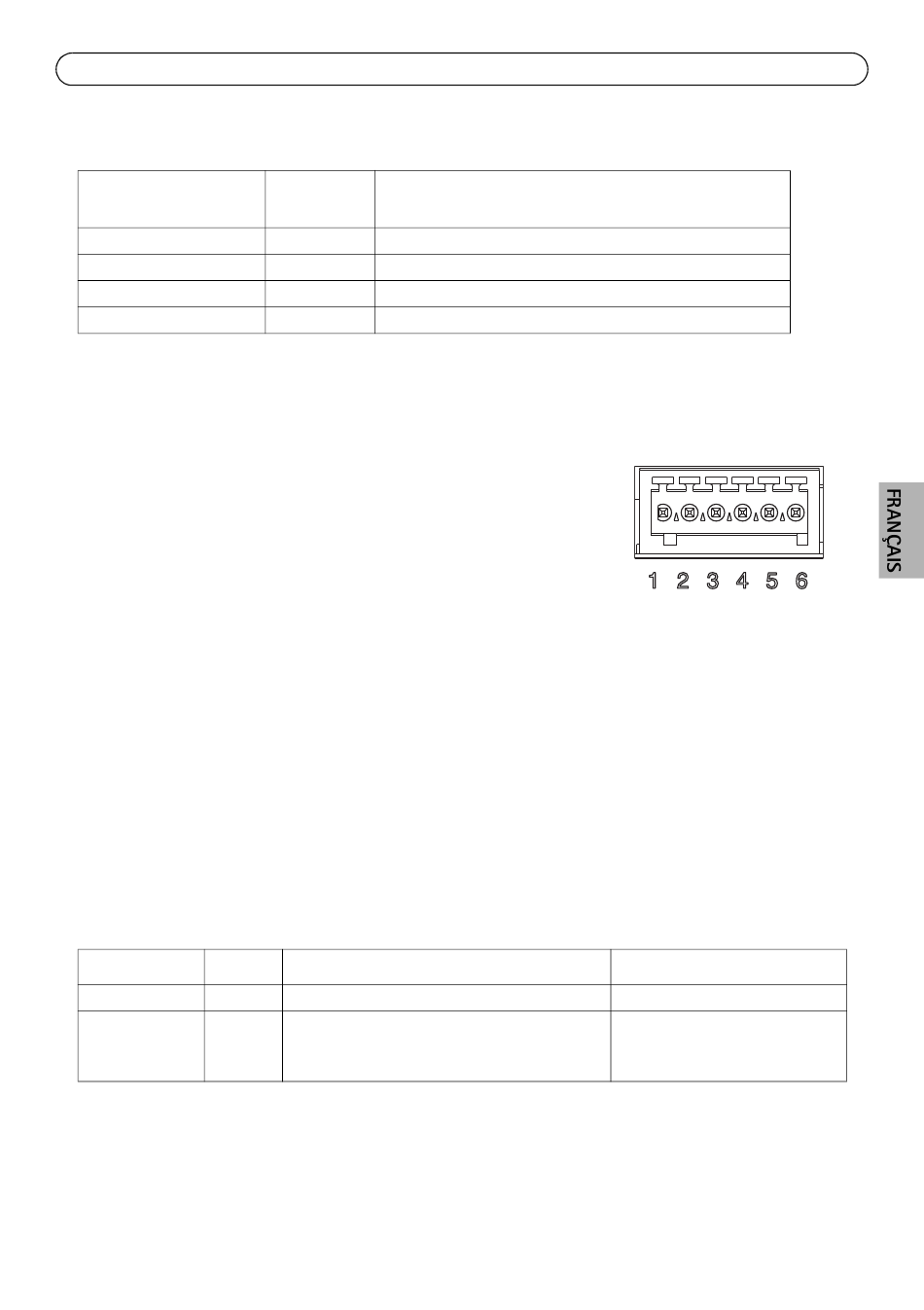

Connecteur pour terminaux d'E/S - Utilisé dans des applications
telles que la détection de mouvement, le déclenchement
d'événements, l'enregistrement à intervalles et les notifications
d'alarme. En plus d'une alimentation auxiliaire et d'une broche
GND, l'AXIS Q7424-R Mk II possède 4 broches qui peuvent être
configurées comme entrées ou sorties. Ces broches assurent
l'interface avec :
•
Sortie du transistor : permet de connecter des périphériques externes, comme des
relais ou des voyants DEL. Les périphériques connectés peuvent être activés par l'AXIS
VAPIX API, à l'aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par
un type d'évènement. La sortie est considérée comme étant active (dans Event
Configuration > Port Status (Configuration d'événement - État du port)) si le
dispositif d'alarme est activé.
•
Entrée numérique : entrée d'alarme utilisée pour connecter des périphériques pouvant
passer d'un circuit ouvert à un circuit fermé, par exemple : des détecteurs infrarouges
passifs, des contacts de porte/fenêtre et des détecteurs de bris de verre. Lorsqu'un
signal est reçu, l'état change et l'entrée devient active (sous Event Configuration >
Port Status (Configuration d'événement - État du port)).
Fonction
Broche
Terre
1
Sortie
2
d'alimentation
12 V CC
Numéro de
Description
broche
1
Entrées microphone ou niveau de ligne (mono).
2
Mise à la terre
3
Sortie audio de niveau de ligne
4
Mise à la terre
Remarques
Mise à la terre
Peut servir à alimenter le matériel
auxiliaire.
Page 19
Caractéristiques techniques
Charge maximale = 125 mA
