Page 18
Connecteurs de l'unité
Connecteur réseau - Connecteur Ethernet RJ45. Prend en charge l'alimentation par Ethernet (PoE)
Classe 3 - max 12,95 W. Il est recommandé d'utiliser des câbles blindés.

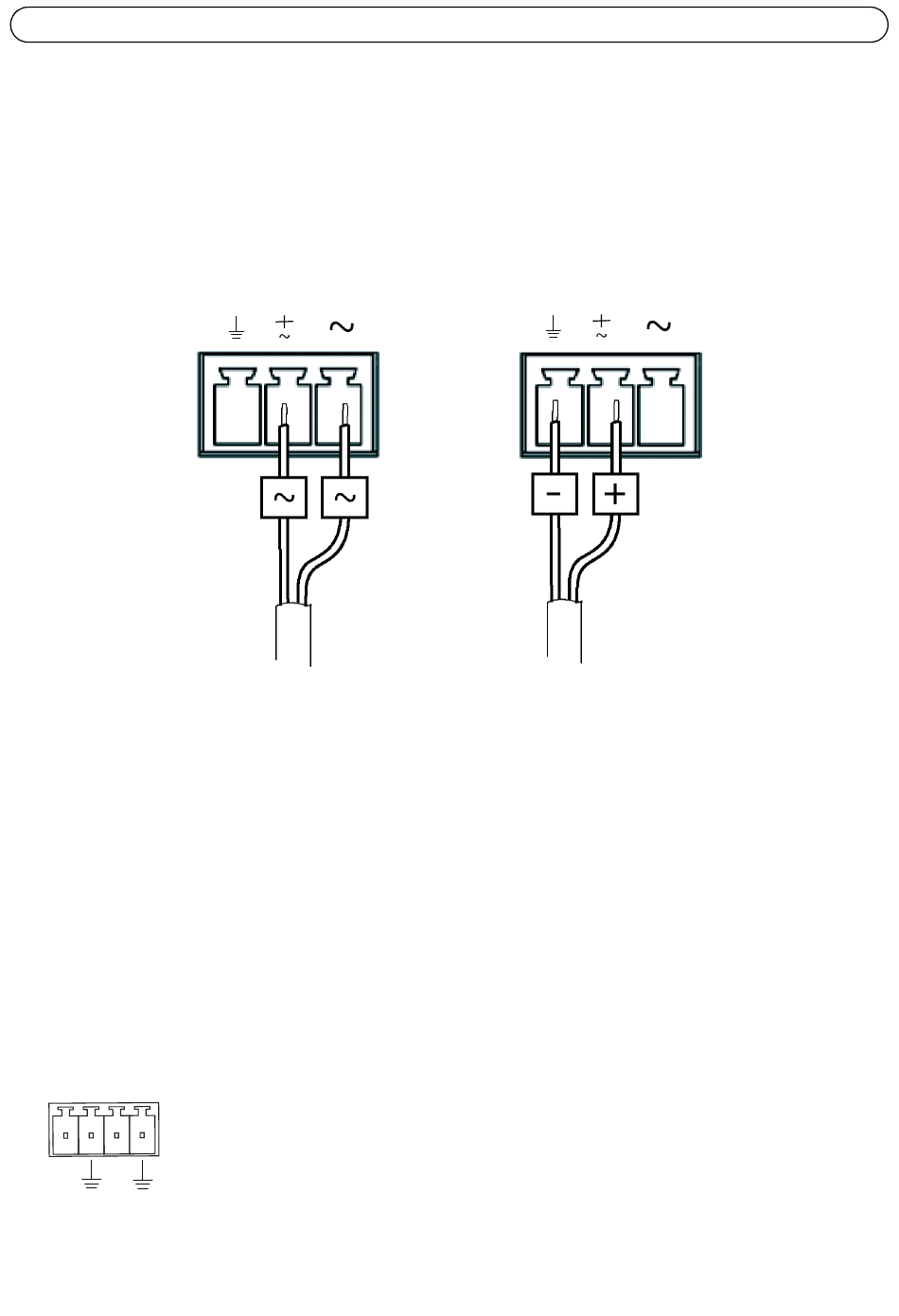

Connecteur d'alimentation - Bornier de connexion à 3 broches utilisé pour l'entrée d'alimentation
externe.
Entrée d'alimentation de courant
alternatif 20-24 V CA, max 14 VA
Alimentation externe : Une source d'alimentation externe limitée 8-28 V CC ou 20-24 V CA avec
une sortie d'alimentation maximum de 100 VA.
Remarque :
Permet de s'assurer que l'alimentation est adaptée à la température et aux vibrations de son
environnement.
Branchez les signaux en suivant les symboles sur le bornier et la description de l'image ci-dessus.
Entrée/Sortie audio -
•
Entrée audio: entrées microphone ou niveau de ligne (mono). Microphone de 3 V.
•
Sortie audio: sortie audio de niveau de ligne (mono) pouvant être connectée à un
système d'annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré.
IN
OUT
Connecteur d'alimentation : bornier à trois broches utilisé pour l'entrée d'alimentation.
AXIS Q7424-R Mk II Guide d'installation
Entrée d'alimentation de courant continu
8-28 V CC, max 10 W
