Connexion Du Câblage Réseau - Toro CUSTOM COMMAND Guide D'utilisation

CONNEXION DU CÂBLAGE RÉSEAU
1. Afin de disposer d'un fil commun de réseau, connectez un fil à un des deux fils de
chaque électrovanne d'arroseur et de l'électrovanne principale (option).
2. Connectez un fil de commande individuel à l'autre fil de chacune des
électrovannes d'arroseur. Étiquetez les fils de commande en marquant le
numéro de voie prévu afin de permettre l'identification au niveau du
programmateur.
Attention : Toutes les épissures de câble doivent être rendues
étanches afin d'empêcher les court-circuits et la corrosion.
Attention : La charge maximum pouvant être connectée à chaque
voie est de 12 VA (0,5 A). La charge maximum (y compris la
l'électrovanne principale) pouvant être programmée pour
fonctionnement simultané est de 30 VA (1,25 A). Au-dessus de
ces limites, le programmateur risque d'être endommagé.
3. Introduisez tous les fils de commande et de circuit commun dans le coffret du
programmateur par le trou d'accès de 52 mm (2"). Dénudez l'extrémité de
chaque fil sur une longueur de 13 mm environ.
4. Connectez le fil commun réseau à l'une des trois bornes de circuit commun
des électrovannes prévues
5. En vous reportant à la Figure 4, connectez chaque fil de commande
d'électrovannes à la borne correspondant au numéro de voie voulu.
En cas d'installation de la vanne principale facultative, connectez son fil de
commande à la borne

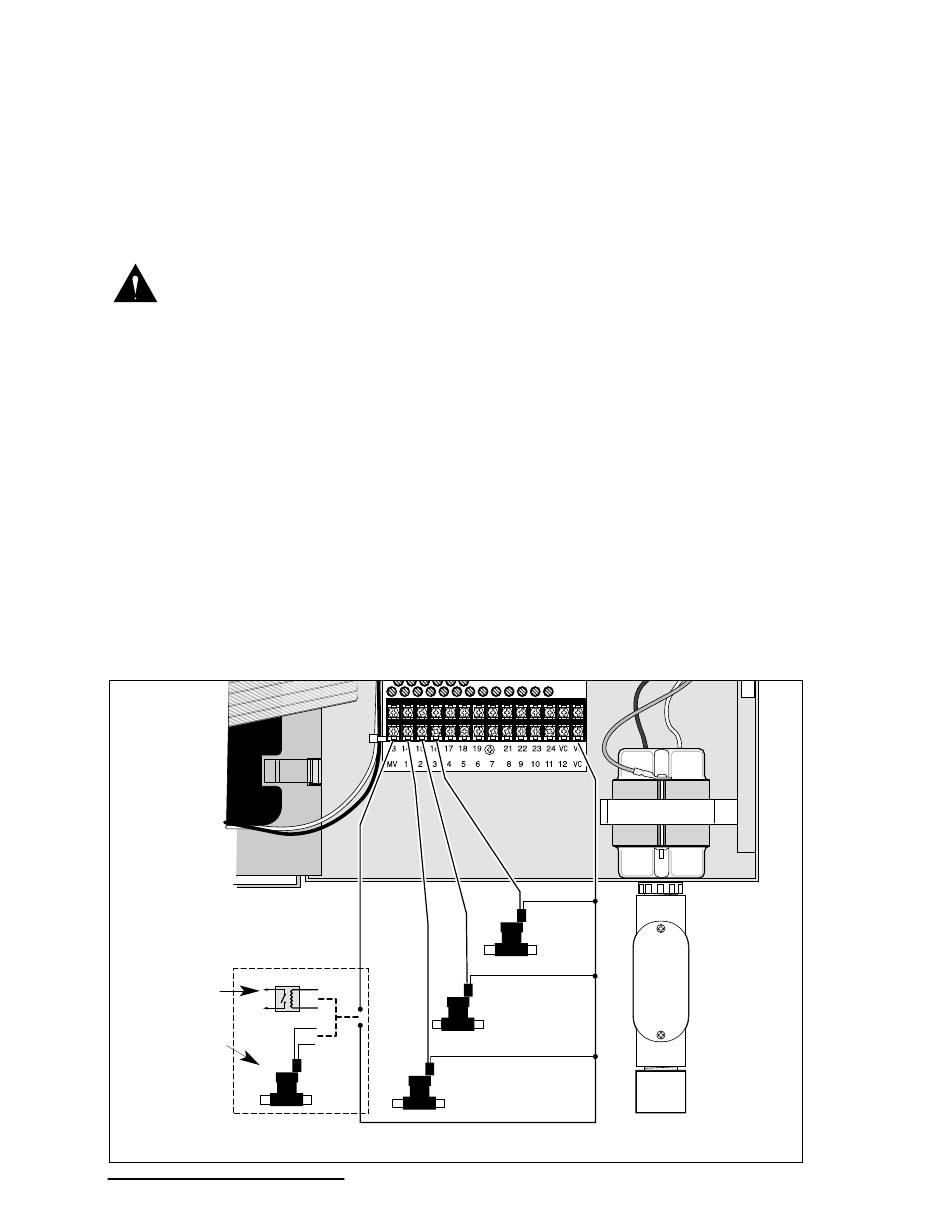

Figure 4
Relais de
démarrage de
pompe/
électrovanne
principale
Procédures d'installation
,
VC/COM
. Serrez fermement la vis de chacune des bornes.
MV/PUMP
électrovanne
électrovanne
voie 1
Fil commun électrovanne
électrovanne
voie 3
voie 2
85
