Préliminaire - Renault Clio 2000 Manuel De Réparation

LATERAL
Airbags et prétensionneurs de ceintures de sécurité
DIAGNOSTIC - PRELIMINAIRE
FICHE XRBAG
Prétensionneurs, airbags frontaux et latéraux
La connectique est identique pour les prétensionneurs et airbags latéraux des deux sièges.
A Boîtier centralisé
B Siège conducteur
C Siège passager
D Prétensionneur
E Allumeur airbag conducteur
G Allumeur airbag passager
H Allumeur airbag latéral
Conducteur
Passager
Valeur correcte d'isolement : affichage ≥ 100 h ou 9999 clignotant.

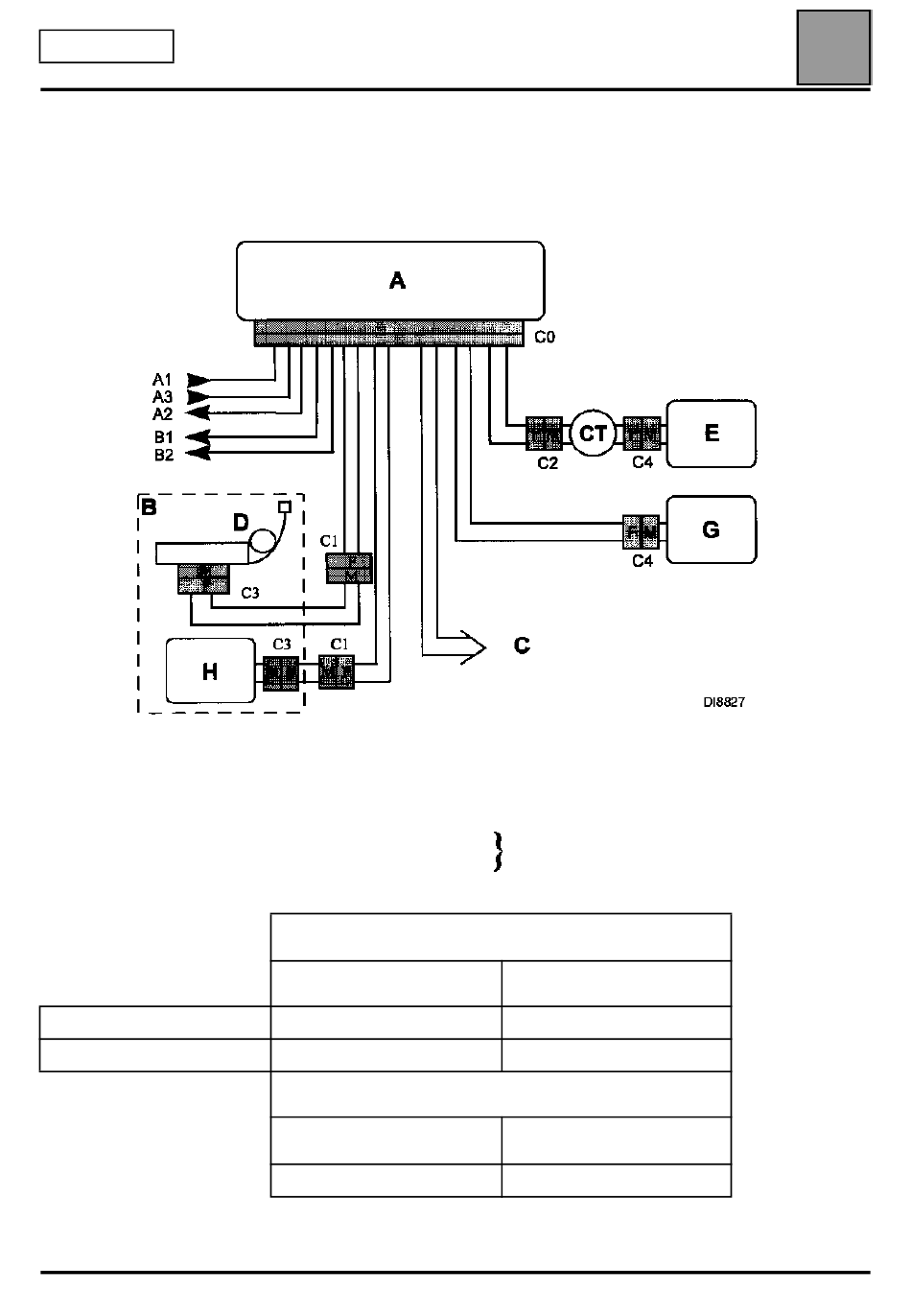

CABLAGE
CT
A1
A2
A3
B1
B2
AIRBAGS FRONTAUX
Point de mesure
C0, C2 et C4
C0 et C4
AIRBAGS LATERAUX ET PRETENSIONNEURS
Point de mesure
C0, C1 et C3
88-23
Contacteur tournant
+ 12 volts
Voyant
Masse
Lignes diagnostic
Valeur correcte
2,1 à 7 ohms
1,3 à 4,5 ohms
Valeur correcte
1,3 à 4,5 ohms
88
1AB8651.0
Edition 2
