C. EINRICHTUNG
WARNUNG: DER LÜFTER SOWIE NACHGESCHALTETE
ZUSATZGERÄTE MÜSSEN WÄHREND DER INSTALLATION ODER
WARTUNG VOM STROMNETZ GETRENNT WERDEN.
ZUGRIFF AUF DIE STEUERUNGSEINSTELLUNGEN – (Fig. 4)
1.
Lösen Sie die Schraube unten im Gitter und entfernen Sie das Frontgitter.
2.
Ziehen vorsichtig die Innenkappe von der Mitte des Lüfters, fort vom Gehäuse.
3.
Stellen Sie die Einstellungen wie nachfolgend hervorgehoben ein.
GESCHWINDIGKEITSEINSTELLUNGEN:
Zur Erfüllung unterschiedlicher Installationsanforderungen bietet der Lüfter zwei
unterschiedliche Geschwindigkeitseinstellungen:
1)
Hohe Geschwindigkeit:
2)
Geringe Geschwindigkeit (Werkseinstellung):
DIP-Schalter 1 muss sich in Position „OFF"(AUS) befinden (nur Modelle T und HT).
EINSTELLUNG DES NACHLAUFTIMERS (MODELLE T UND HT)
BITTE TRENNEN SIE VOR DER EINSTELLUNG DES TIMERS DAS GERÄT VOM
STROMNETZ. DIE EINSTELLUNG DES NACHLAUFTIMERS DARF NUR VOR
ODER WÄHREND DER INSTALLATION VORGENOMMEN WERDEN.
1.
Entfernen Sie das Lüftergitter. Der Regler ist werksseitig auf ca.15
Minuten eingestellt. Die Nachlaufzeit kann durch Betätigung der
Einstellvorrichtung auf der PCB-Steuerung auf eine Dauer von 1-30
Minuten eingestellt werden.
2.
Verwenden Sie einen kleinen Schraubendreher, um die Betriebszeit
durch Drehen der Einstellvorrichtung zu VERRINGERN Fig5. IM
UHRZEIGERSINN.
3.
Verwenden Sie einen kleinen Schraubendreher, um die Betriebszeit
durch Drehen der Einstellvorrichtung zu ERHÖHEN Fig.5. IM
GEGENUHRZEIGERSINN.
4.
Montieren Sie das Lüftergitter erneut.
• Modelle T und HT: DIP-Schalter 2 in der
Position „OFF" (AUS). (
• 125B Modelle: Jumper entfernen (
• Modelle T und HT: Der DIP-Schalter 2 sollte sich in der
Position „ON"(AN) befinden.
• 125B Modelle: Jumper ersetzen. (
14
Fig.5 – und rechts)
Fig.5)

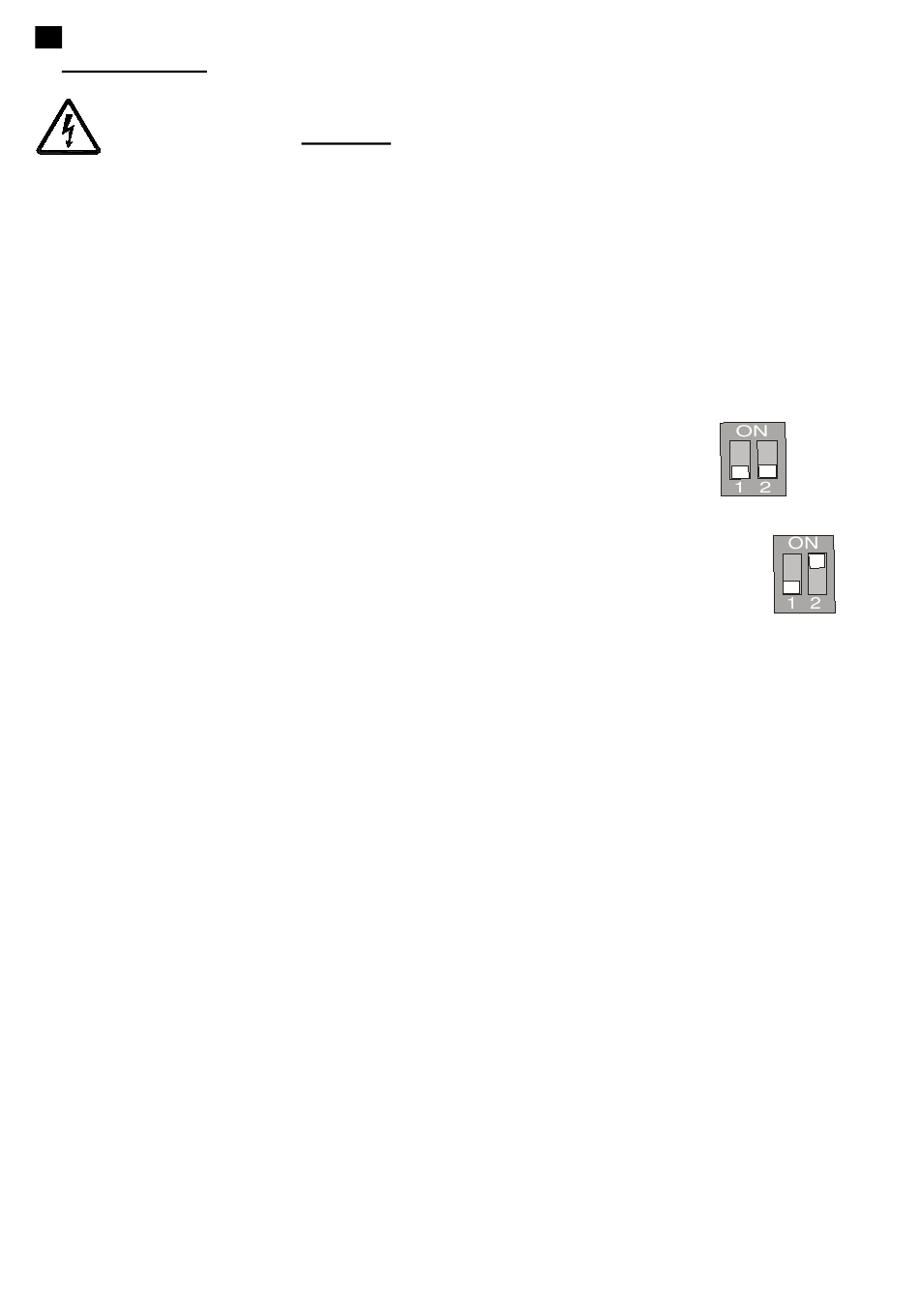

Hohe Geschwindigkeit (T/HT)
(Fig.5 – und rechts)
Fig.5)
Geringe Geschwindigkeit
(T/HT)
